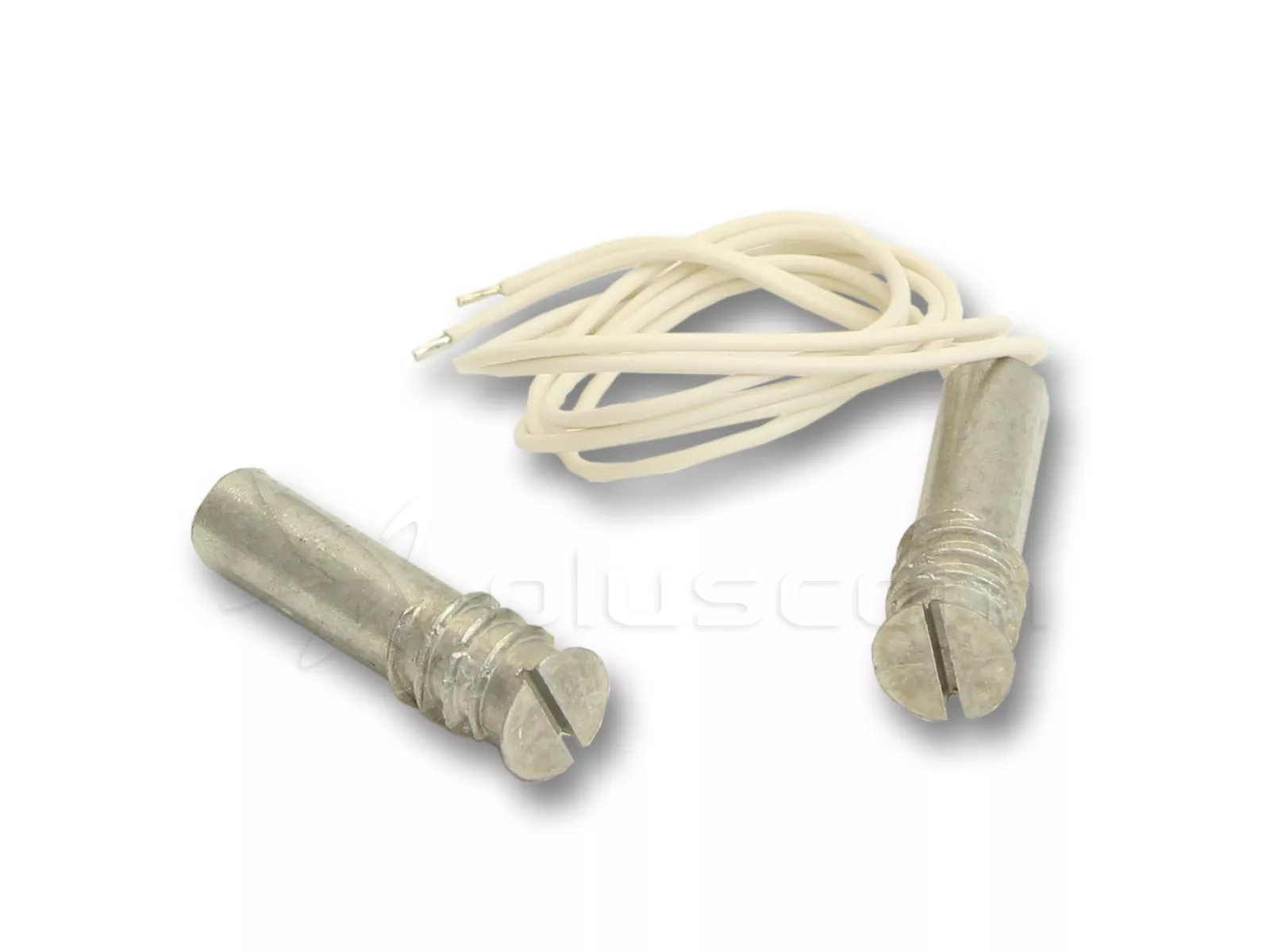

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego (kontaktronu) i magnesu.Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie - część zawierającakontaktron ma wyprowadzone dwa przewody elektryczne.
Czujka K-3 przystosowana jest do montażu wpuszczanego.
Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanudrzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonychobiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

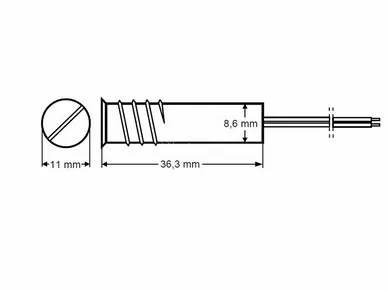

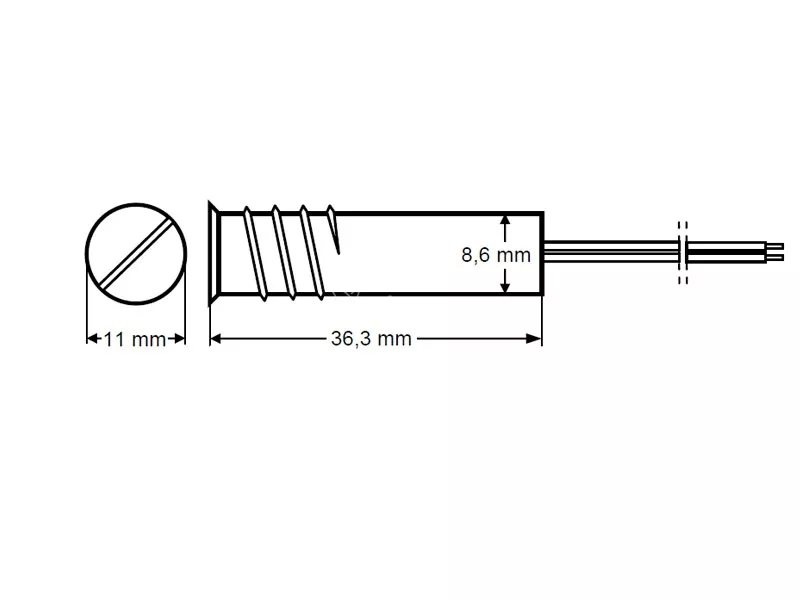

Kontaktron czujki K-3 w obudowie metalowej
Montaż
Element czujki zawierający magnes należy montować na części ruchomej, natomiast kontaktron nanieruchomej części zabezpieczanych drzwi, okna itp. Czujki wpuszczane K-3przeznaczone są do montażu czołowego w takich materiałach jak drewno lub plastik. Ścianki,w których czujka ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby zapewnićmontowanym elementom odpowiednią stabilność. Do wykonania otworów pod czujki K-3 należyużyć wiertła ø9 mm. Czujka k-3 posiada gwint i wymagawkręcenia. Montowane elementy czujek można wzmocnić odpowiednim klejem. Magnes musi znaleźćsię w zasięgu kontaktronu. Przesunięcie osi magnesu i kontaktronu w czujkachcylindrycznych nie powinno przekroczyć 12 mm dla K-3.
Uwagi
W żadnym przypadku nie wolno skracać (przycinać) elementu zawierającego magnes.
Należy zachować szczególną ostrożność podczas montażu części czujki zawierającejkontaktron. Nie może ona być uderzana ani wbijana do otworu przy pomocy młotka, ponieważzawiera wewnątrz delikatny element, który może ulec zniszczeniu.
Podczas wkręcania kontaktronu K-3 przewód ulega skręceniu, aby nie uległ on uszkodzeniunależy zapewnić odpowiedni zapas przewodu lub skręcić go przed montażem w przeciwnymkierunku tak, aby po zamontowaniu wyprostował się.
