#4918

Satel INT-VMG Moduł komunikatów głosowych

232.47 PLN
189.00 PLN netto

Producent: Satel
Kod produktu: #4918
  • Odtwarzanie komunikatów głosowych w obiekcie
  • Bezpośrednie podłączenie głośnika
  • Do 32 komunikatów

 Dostawa:
Wyślemy już jutro!
Planowane dostarczenie: 2018-07-19 Czwartek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Moduł INT-VMG umożliwia głośne odtwarzanie nagranych uprzednio komunikatów w przypadku wystąpienia określonych zdarzeń. Współpracuje z centralami alarmowymi INTEGRA (jako ekspander wyjść), a także z dowolnymi urządzeniami, które są w stanie sterować wejściami generatora.

Właściwości modułu INT VMG

  • Możliwość nagrania do 32 komunikatów.
  • Ponad 17 minut na komunikaty.
  • Zarządzanie komunikatami głosowymi przy pomocy bezpłatnego programu VMG-SOFT.
  • Możliwość nagrania komunikatów przy pomocy wbudowanego mikrofonu.
  • Sterowanie za pośrednictwem magistrali komunikacyjnej (centrale alarmowe INTEGRA) lub 16 wejść.
  • Wbudowany wzmacniacz pozwalający na bezpośrednie podłączenie głośnika.
  • Gniazdo typu mini-jack do podłączenia słuchawek lub zewnętrznego wzmacniacza audio.
  • Regulacja głośności odtwarzania komunikatów.
  • Dodatkowe wejście sabotażowe typu NC.

Opis działania

Moduł INT-VMG podłączony do magistrali komunikacyjnej centrali alarmowej jest identyfikowany jako ekspander wyjść. Uaktywnienie wyjścia przypisanego do modułu skutkuje odtworzeniem komunikatu (pierwsze wyjście – komunikat 0, drugie wyjście – komunikat 1 itd.). Od sposobu zaprogramowania wyjścia zależy, w jakiej sytuacji zostanie odtworzony komunikat.

Komunikat jest odtwarzany również po zwarciu wybranego wejścia modułu do masy. Pozwala to zastosować do sterowania dowolne urządzenie. Zgodnie z ustawieniami fabrycznymi, wejścia wyzwalają komunikaty od 0 do 15 (wejście 1 wyzwala komunikat 0, wejście 2 – komunikat 1 itd.). Do wejść można przypisać komunikaty o innych numerach. Moduł kolejkuje do 96 poleceń odtworzenia komunikatów

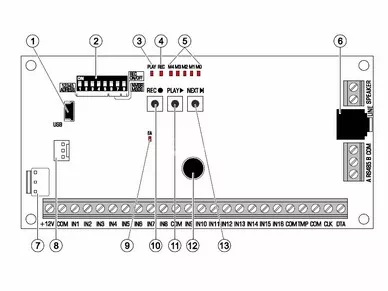

Płytka elektroniki modułu SATEL INT-VMG

Płytka elektroniki modułu SATEL INT-VMG

  1. gniazdo USB MINI-B – umożliwia połączenie modułu z komputerem i programowanie.
  2. zespół mikroprzełączników typu DIP-switch – służy do ustawienia indywidualnego adresu modułu oraz określenia jego parametrów pracy (patrz: MIKROPRZEŁĄCZNIKI TYPU DIP-SWITCH).
  3. dioda PLAY – świeci w trakcie odtwarzania komunikatu.
  4. dioda REC – świeci w trakcie nagrywania komunikatu.
  5. diody M4…M0 – prezentują numer komunikatu. Do każdej diody przypisana jest liczba (dioda świeci – patrz tabela 1; dioda nie świeci – 0). Suma tych liczb odpowiada numerowi komunikatu. Komunikaty numerowane są od 0 do 31.
  6. gniazdo typu mini-jack – umożliwia podłączenie słuchawek lub zewnętrznego wzmacniacza audio.
  7. złącze do przyszłych zastosowań.
  8. złącze wykorzystywane w procesie produkcyjnym.
  9. dioda EA – informuje o:
    • miga powoli – wymianie danych z centralą alarmową;
    • miga szybko – port USB modułu jest połączony z komputerem;
    • świeci – braku komunikacji z centralą alarmową.
  10. przycisk REC – uruchamia funkcję nagrywania komunikatu przy pomocy wbudowanego mikrofonu.
  11. przycisk PLAY – umożliwia:
    • odtworzenie komunikatu;
    • uruchomienie funkcji regulacji głośności;
    • zmianę numerów komunikatów przypisanych do wejść.
  12. mikrofon.
  13. przycisk NEXT – umożliwia:
    • wybór numeru komunikatu;
    • regulację głośności;
    • uruchomienie funkcji pozwalającej zmienić numery komunikatów przypisanych do wejść.
