Zamek szyfrowy INT-SZK-GR przeznaczony jest do współpracy z centralami alarmowymiz serii INTEGRA oraz centralą CA-64.

Umożliwia zrealizowanie w prosty sposób kontrolidostępu do pomieszczenia, w którym zainstalowano drzwi wyposażone w zamek sterowanyelektrycznie oraz kontroli zamknięcia tych drzwi. Może również sprawować kontrolę dostępunad innymi urządzeniami.

Opis zamka

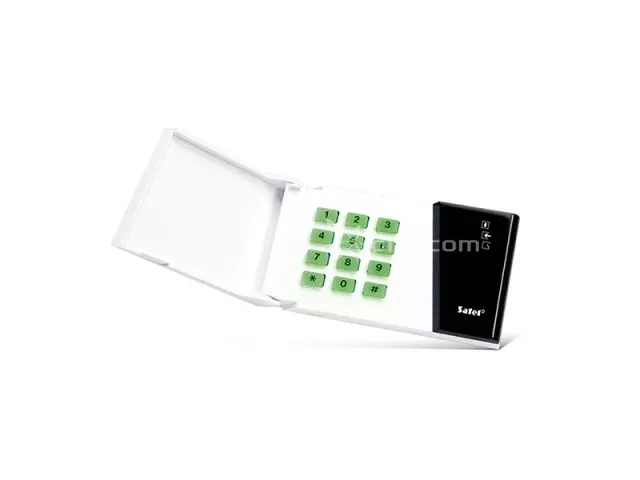

Zamek szyfrowy posiada 12 klawiszy z podświetleniem stałym lub czasowym (wyzwalanymautomatycznie) oraz trzy diody świecące LED oznaczone:

SATEL INT-SZK-GR Zamek szyfrowy

• AKTYWNY (kolor zielony) – świecenie informuje, że zamek jest obsługiwany przezcentralę.
• DOSTĘP (kolor czerwony) – świecenie sygnalizuje odblokowanie zamka, co oznacza,że można otworzyć drzwi.
• DRZWI (kolor żółty) – świecenie informuje, że drzwi są otwarte.

• Miganie kolejno wszystkich diod (od góry do dołu) sygnalizuje brak komunikacji zamkaz centralą. Sytuacja taka może mieć miejsce, gdy w centrali jest uruchomiony programSTARTER lub został uszkodzony kabel łączący zamek z centralą.

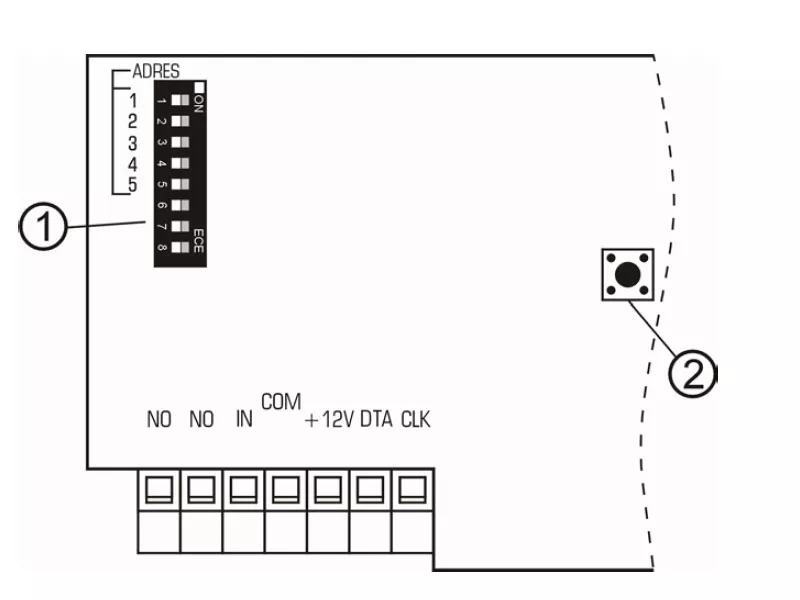

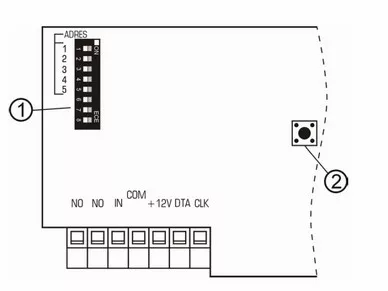

  Widok fragmentu płytki elektroniki zamka szyfrowego SATEL INT-SZK-GR

  Objaśnienia do rysunku:

  1. zespół mikroprzełączników typu DIP-switch służących do ustalenia indywidualnego adresu zamka szyfrowego.
  2. styk sabotażowy. Sprężynka powinna być dociśnięta do ściany.

  Opis zacisków:

  • NO - zaciski przekaźnika. Służą do sterowania zamkiem elektromagnetycznymdrzwi.
  • IN - wejście kontroli stanu drzwi (NC). Jeżeli nie jest wykorzystane, powinno byćzwarte do masy.
  • COM - masa
  • +12V - wejście zasilania
  • CLK, DTA - magistrala ekspanderów

  Montaż

  Zamek szyfrowy przeznaczony jest do montażu wewnątrz pomieszczeń. Może byćmontowany bezpośrednio na ścianie, albo w metalowej obudowie typu OBU-M-LED.

  {REL_980}

  Obudowa OBU-M-LED zamykana jest przy pomocy klucza, co utrudnia dostęp do zamkaszyfrowego osobom postronnym.
