Zamki szyfrowe INT-SZ-GR jest urządzeniem przeznaczonym do współpracyz centralami alarmowymi z serii INTEGRA oraz centralą CA-64.

Umożliwia zrealizowanie w prosty sposób kontroli dostępu do pomieszczenia, w którymzainstalowano drzwi wyposażone w zamek sterowany elektrycznie oraz kontroli zamknięciatych drzwi. Może również sprawować kontrolę dostępu nad innymi urządzeniami.

Opis zamka

Zamek szyfrowy posiada 12 klawiszy z podświetleniem stałym lub czasowym (wyzwalanymautomatycznie) oraz diody świecące LED.

Oznaczenie diod:

• AKTYWNY (kolor zielony) – świecenie informuje, że zamek jest obsługiwany przez centralę
• DOSTĘP (kolor niebieski) – świecenie sygnalizuje odblokowanie zamka, co oznacza, że można otworzyć drzwi
• DRZWI (kolor żółty) – świecenie informuje, że drzwi są otwarte.

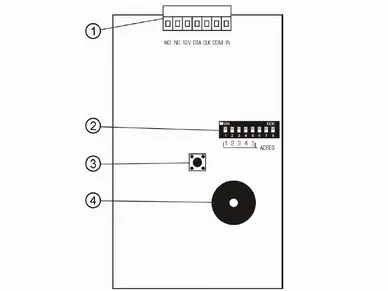

Schematyczny widok płytki elektroniki zamka szyfrowego SATEL INT-SZ-GR

Objaśnienia do rysunku:

1. zaciski:
   • NO – zaciski przekaźnika. Zaciski NO służą do sterowania zamkiem elektromagnetycznym drzwi.
   • IN – wejście kontroli stanu drzwi (NC). Jeżeli nie jest wykorzystane, powinno być zwarte do masy.
   • COM – masa
   • +12V – wejście zasilania.
   • DTA, CLK – magistrala ekspanderów.
2. zespół mikroprzełączników typu DIP-switch służących do ustalenia indywidualnego adresu zamka.
3. styk sabotażowy. Sprężynka powinna być dociśnięta do ściany.
4. brzęczyk.
