Satel INT-SZ-BL Zamek szyfrowy

178.35 PLN
145.00 PLN netto

Producent: Satel
  • Sygnalizacja dźwiękowa otwartych drzwi
  • Przekaźnik do sterowania elektrozamkiem
  • Wejście do kontroli stanu drzwi
  • Niebieskie podświetlenie klawiatury

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-01-25 Czwartek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Zamki szyfrowe INT-SZ-BL jest urządzeniem przeznaczonym do współpracy z centralami alarmowymi z serii INTEGRA oraz centralą CA-64.

Umożliwia zrealizowanie w prosty sposób kontroli dostępu do pomieszczenia, w którym zainstalowano drzwi wyposażone w zamek sterowany elektrycznie oraz kontroli zamknięcia tych drzwi. Może również sprawować kontrolę dostępu nad innymi urządzeniami.

Opis zamka

SATEL INT-SZ-BL Zamek szyfrowy

SATEL INT-SZ-BL Zamek szyfrowy

Zamek szyfrowy posiada 12 klawiszy z podświetleniem stałym lub czasowym (wyzwalanym automatycznie) oraz diody świecące LED.

Oznaczenie diod:

  • AKTYWNY (kolor zielony) – świecenie informuje, że zamek jest obsługiwany przez centralę
  • DOSTĘP (kolor niebieski) – świecenie sygnalizuje odblokowanie zamka, co oznacza, że można otworzyć drzwi
  • DRZWI (kolor żółty) – świecenie informuje, że drzwi są otwarte.

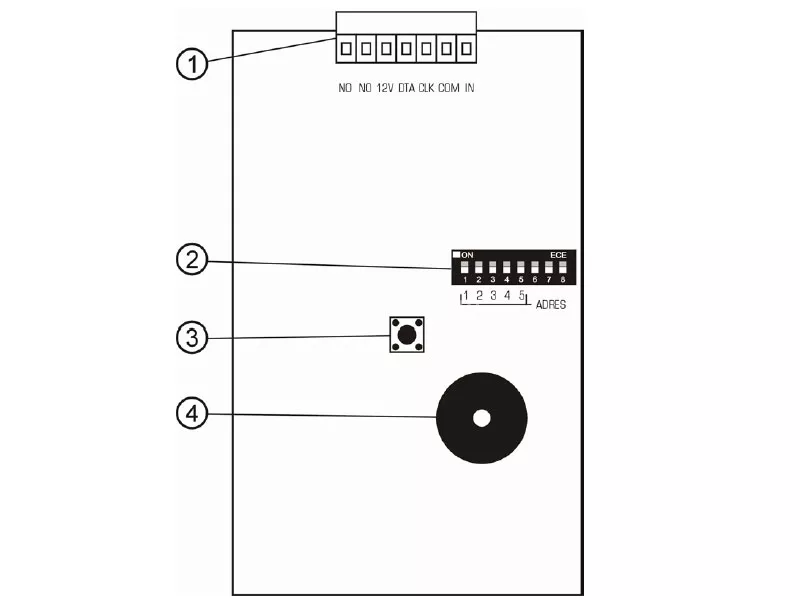

Schematyczny widok płytki elektroniki zamka szyfrowego SATEL INT-SZ-BL

Schematyczny widok płytki elektroniki zamka szyfrowego SATEL INT-SZ-BL

Objaśnienia do rysunku:

  1. zaciski:
    • NO – zaciski przekaźnika. Zaciski NO służą do sterowania zamkiem elektromagnetycznym drzwi.
    • IN – wejście kontroli stanu drzwi (NC). Jeżeli nie jest wykorzystane, powinno być zwarte do masy.
    • COM – masa
    • +12V – wejście zasilania.
    • DTA, CLK – magistrala ekspanderów.
  2. zespół mikroprzełączników typu DIP-switch służących do ustalenia indywidualnego adresu zamka.
  3. styk sabotażowy. Sprężynka powinna być dociśnięta do ściany.
  4. brzęczyk.

Specyfikacja techniczna
Czytnik RFID: NIE
Klawiatura: TAK
Sposób podłączania: Do magistrali INTEGRA
Wymiary: 80 x 127 x 24mm
Zasilanie: 12V DC
Warunki pracy: -10 ... +55°C
