Satel INT-S-BL Klawiatura strefowa

Satel INT-S-BL Klawiatura strefowa

Klawiatury strefowe INT-S-BL przeznaczone są do współpracy z centralami alarmowymi z serii INTEGRA oraz centralą CA-64.

Służą do sterowania czuwaniem jednej strefy, mają możliwość realizowania kontroli dostępu i sterowania pracą zamka elektromagnetycznego drzwi oraz kontroli zamknięcia tych drzwi.

Pozwalają zmienić hasło użytkownika oraz wywołać funkcje sterujące urządzeniamizewnętrznymi.

Cechy

• sterowanie jedną strefą w systemie
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• diody LED pokazujące stan strefy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• funkcje kontroli dostępu
• przekaźnik do sterowania elektrozaczepem, ryglem lub blokadą elektromagnetyczną
• wejście do kontroli stanu drzwi

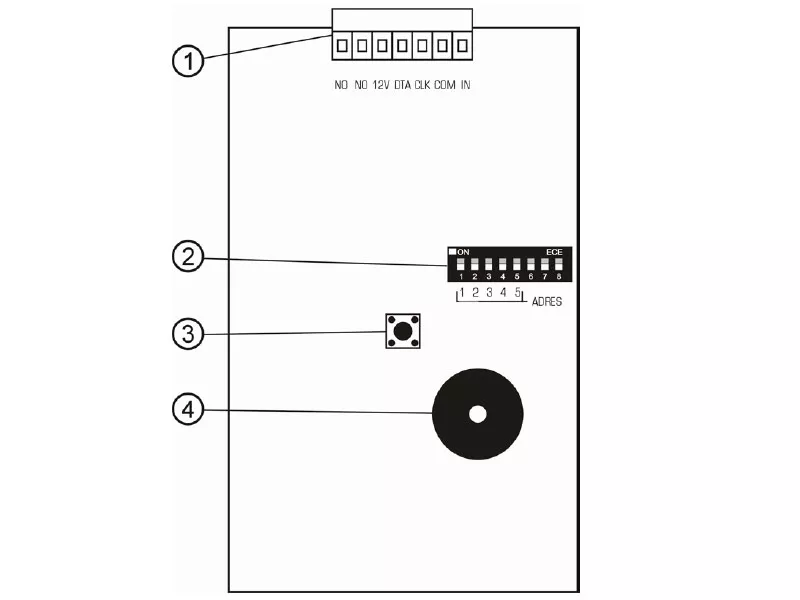

Schemat płytki klawiatury SATEL INT-S-BL

Opis do rysunku:

1. zaciski:
   • NO – zacisk przekaźnika. Zaciski NO służą do sterowania zamkiem elektromagnetycznym drzwi.
   • IN – wejście kontroli stanu drzwi (NC). Jeżeli nie jest wykorzystane, powinno być zwartedo masy.
   • COM – masa.
   • +12V – wejście zasilania.
   • DTA, CLK – magistrala ekspanderów.
2. zespół mikroprzełączników typu DIP-switch służących do ustalenia indywidualnego adresu klawiatury.
3. styk sabotażowy. Sprężynka powinna być dociśnięta do ściany.
4. brzęczyk.
