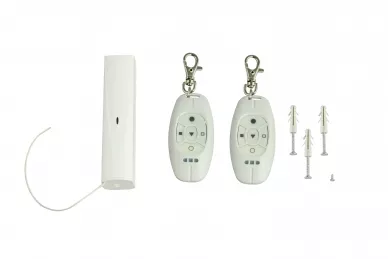

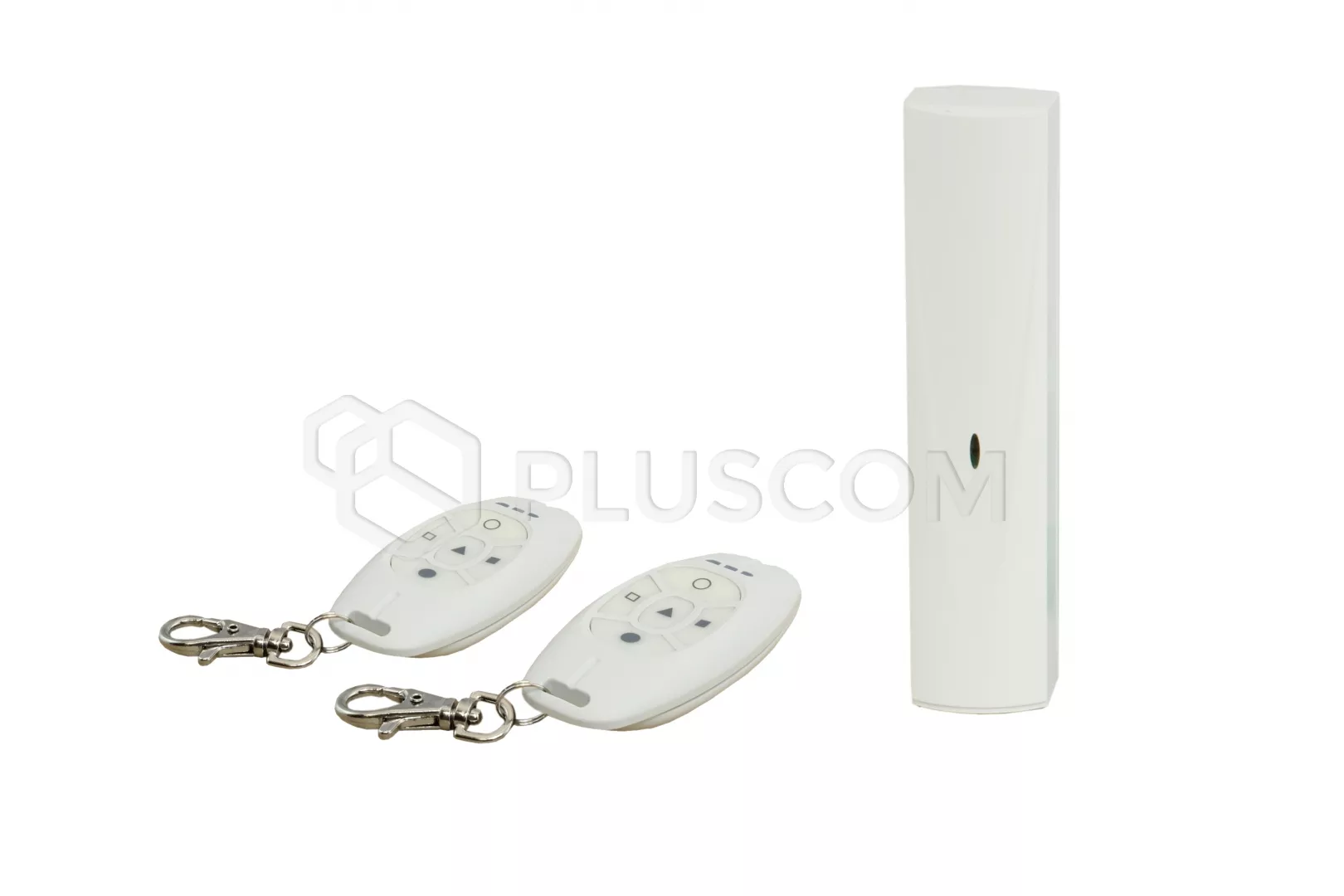

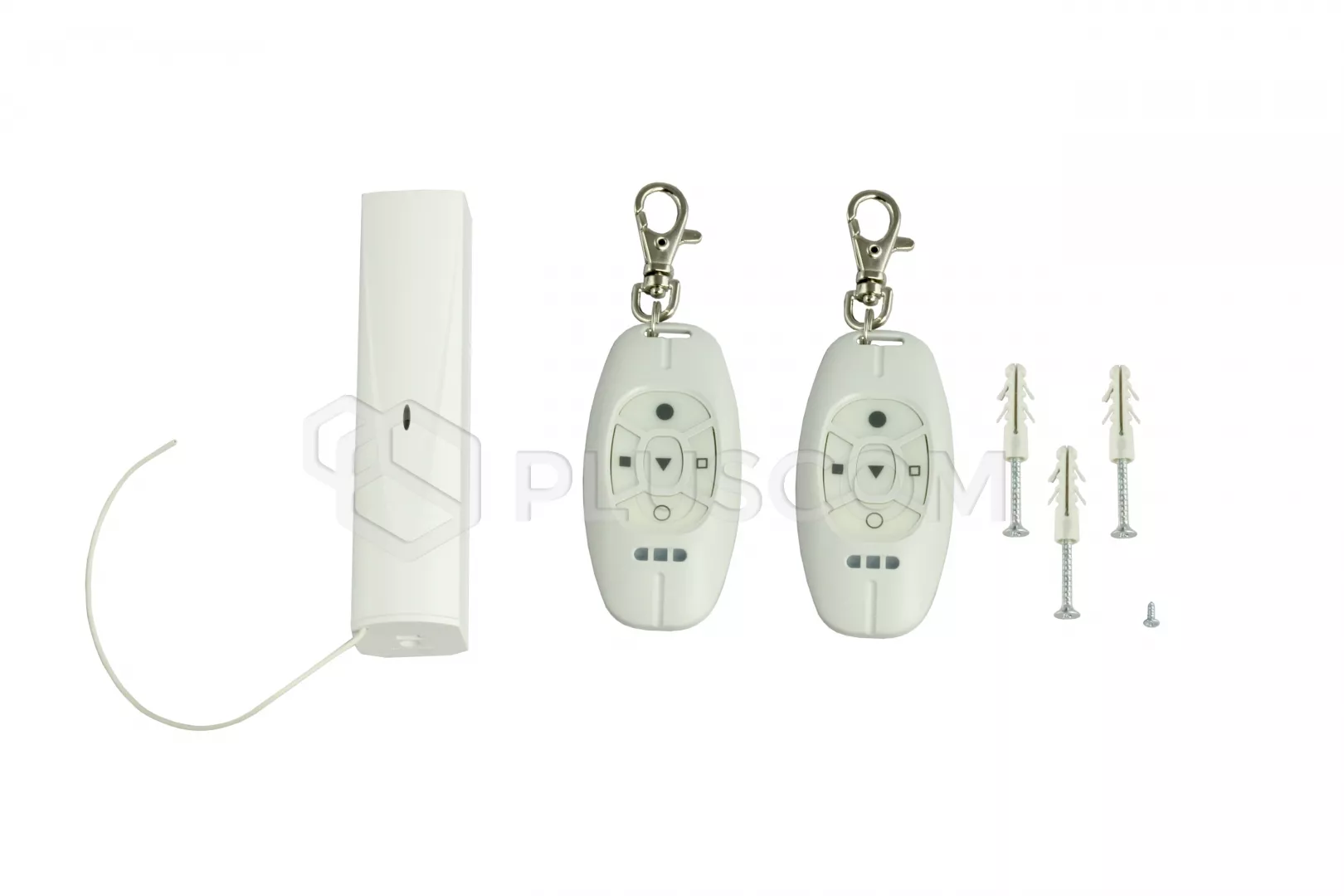

Satel INT-RX-S Ekspander obsługi pilotów 433 MHz

Moduł INT-RX-S umożliwia korzystanie z pilotów radiowych 433MHz do sterowania centralami INTEGRA oraz VERSA.

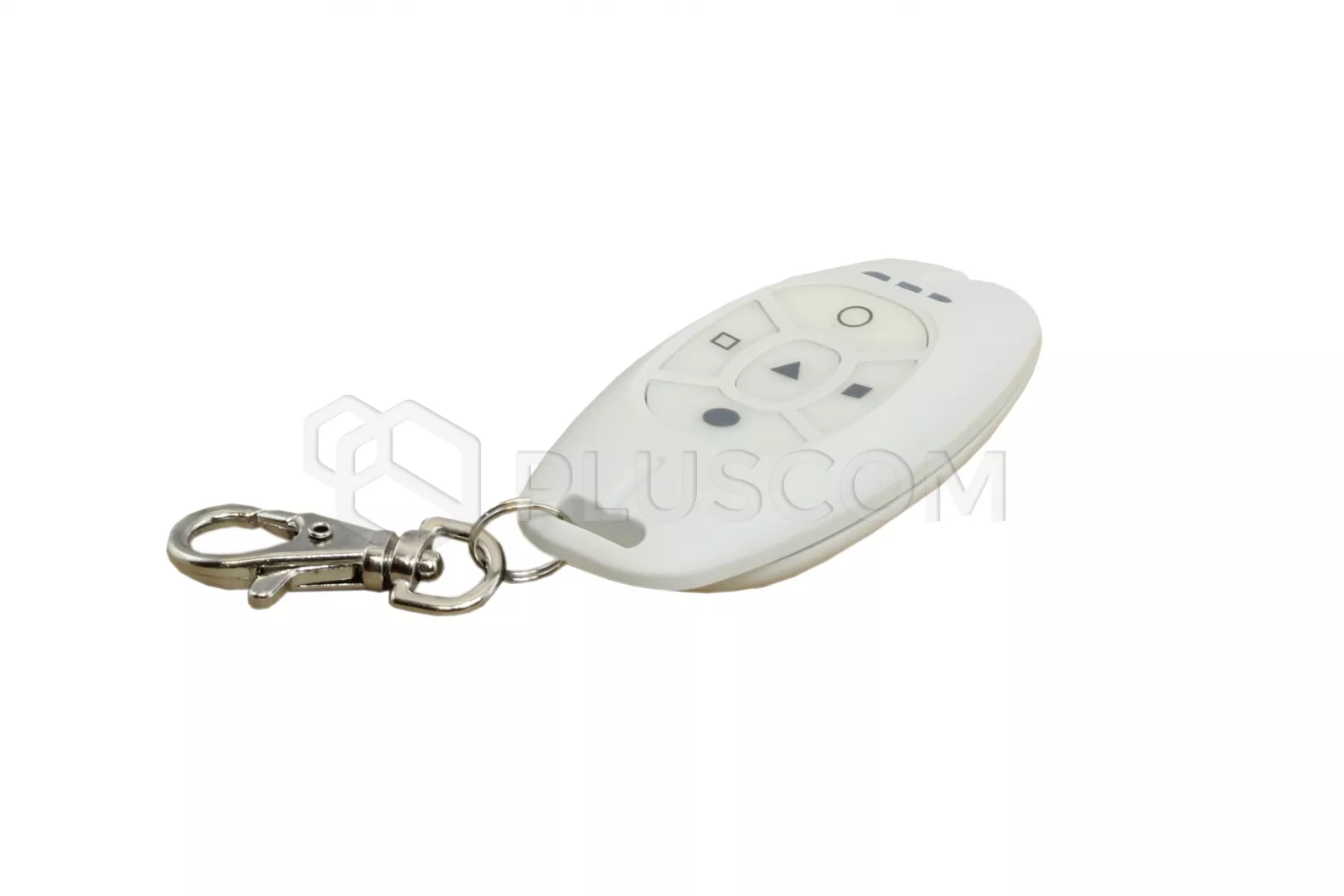

Piloty te mogą być użyte nie tylko do załączania i wyłączania czuwania, ale także do przywołania pomocy w razie zagrożenia, czy sterowania dodatkowymi urządzeniami.

W porównaniu z użyciem standardowego sterownika radiowego, użycie modułu INT-RX-S umożliwia pełną identyfikację użytkownika korzystającego z pilota.

Właściwości

• Obsługa do 248 pilotów 433 MHz produkowanych przez firmę SATEL (ilość obsługiwanych pilotów zależy od centrali).
• Transmisje z pilotów zabezpieczone dynamicznie zmiennym kodem KeeLoq.
• Możliwość uruchomienia do 6 funkcji przy pomocy pilota.
• Możliwość aktualizacji oprogramowania ekspandera.
• Styk sabotażowy reagujący na otwarcie obudowy i oderwanie od podłoża.

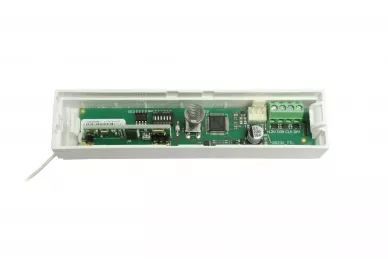

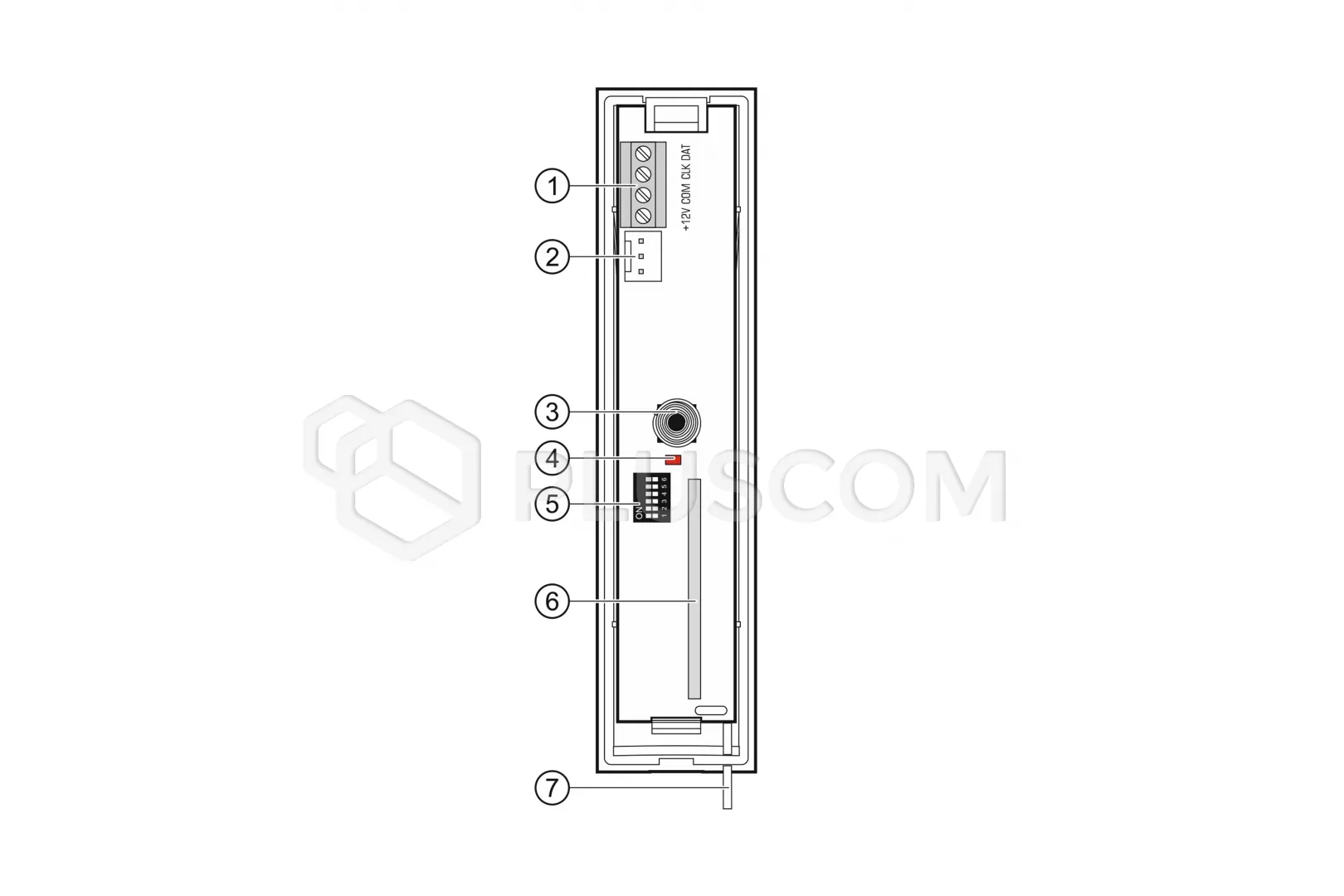

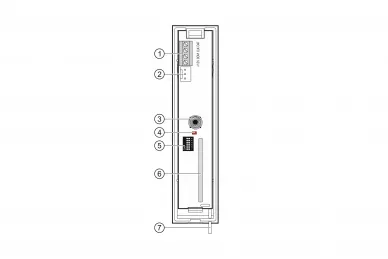

Schemat płytki ekspandera SATEL INT-RX-S

Opis do rysunku:

1. zaciski:
   • +12V - wejście zasilania;
   • COM - masa;
   • CLK - zegar;
   • DAT - dane.
2. port RS-232 (standard TTL) umożliwiający aktualizację oprogramowania ekspandera. Połączenie z komputerem można wykonać przy pomocy kabli oferowanych przez firmę SATEL w zestawie DB9FC/RJ-KPL.
3. styk sabotażowy.
4. dioda LED informująca o komunikacji z centralą:
   • dioda miga – wymiana danych z centralą;
   • dioda świeci – brak komunikacji z centralą.
5. zespół mikroprzełączników typu DIP-switch służący do ustalenia indywidualnego adresu modułu.
6. odbiornik superheterodynowy o wysokiej czułości odporny na sygnały zakłócające.
7. antena.
