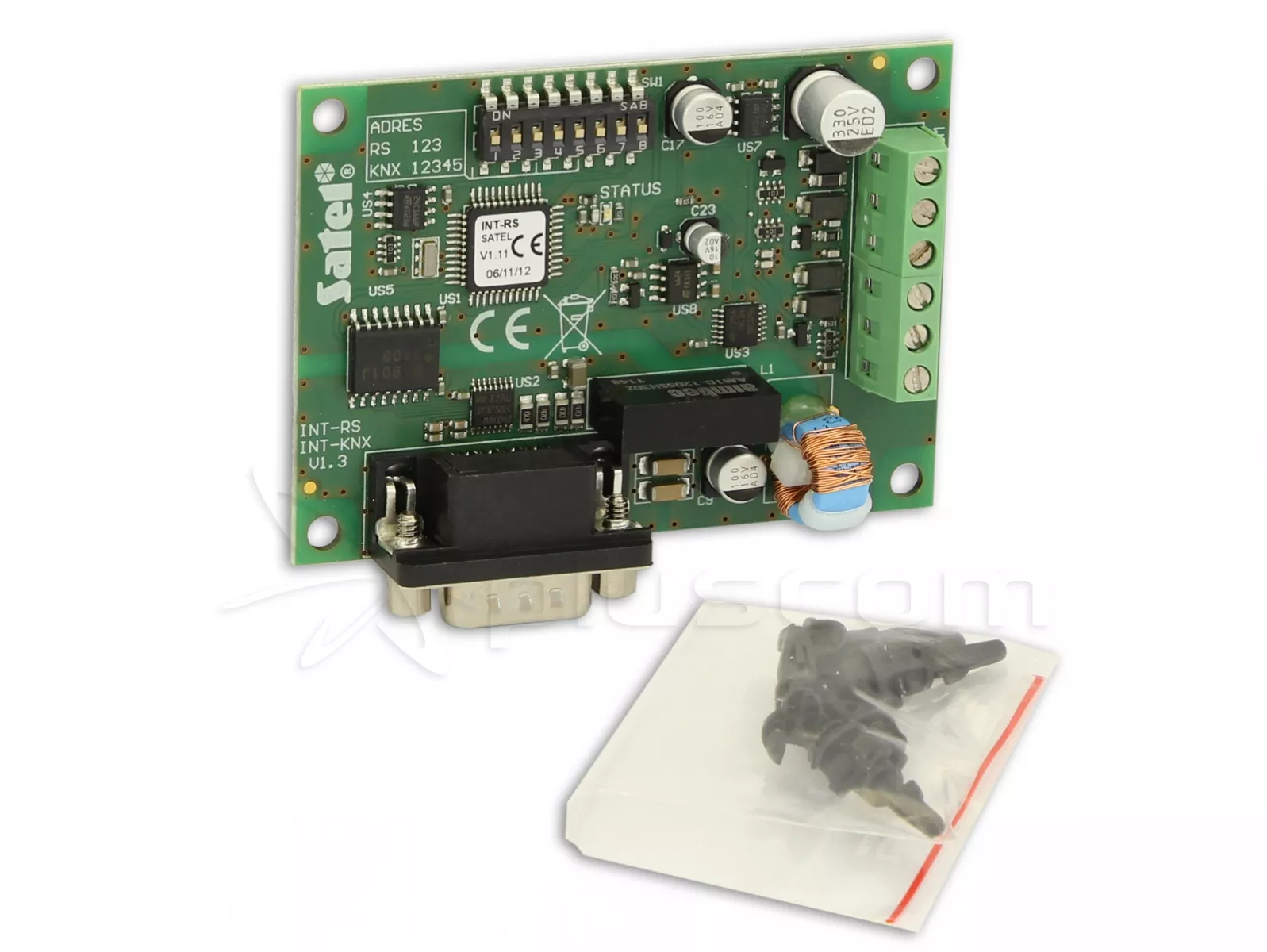

Satel INT-RS Interfejs RS-232 do integracji systemów

Brak towaru. Produkt archiwalny.

Konwerter danych INT-RS dedykowany jest do współpracy z centralami alarmowymiz serii INTEGRA.

Moduł konwertuje dane przesyłane magistralą manipulatorów na standardmagistrali szeregowej RS-232.

Może być wykorzystywany do następującychzastosowań:

  • podłączenie komputera z zainstalowanym programem GUARDX (analogicznie jakdo manipulatora LCD),
  • monitorowanie zdarzeń za pośrednictwem specjalizowanych modułówzewnętrznych innych producentów,
  • obsługa centrali alarmowej przy pomocy innego oprogramowania, niż oferowaneprzez firmę SATEL (możliwość integracji z innymi systemami). Zastosowanie todedykowane jest dla firm, które zajmują się integracją systemów obiektowych,i wymaga napisania własnego oprogramowania.

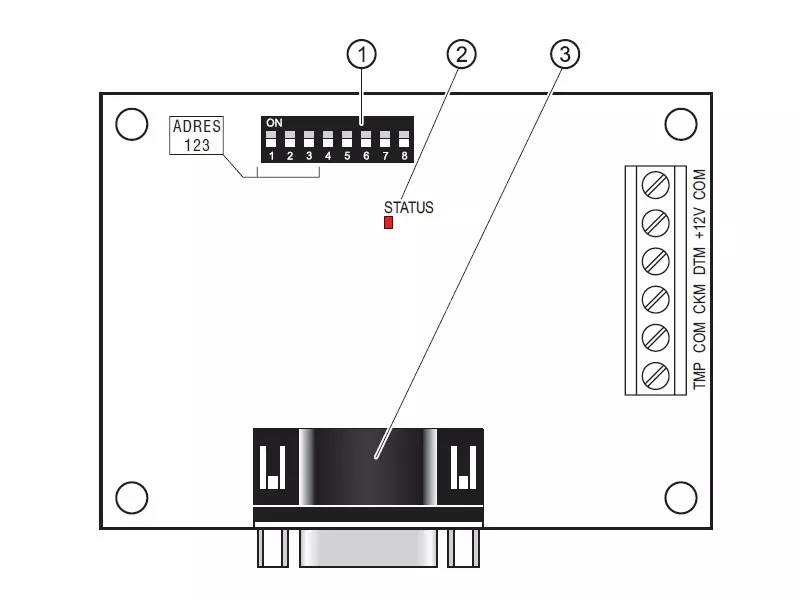

Schemat płytki konwertera SATEL INT-RS

Schemat płytki konwertera SATEL INT-RS

Objaśnienia do rysunku:

  1. zespół mikroprzełączników typu DIP-switch służących do ustaleniaindywidualnego adresu oraz trybu pracy modułu (patrz: MIKROPRZEŁĄCZNIKI TYPUDIP-SWITCH).
  2. dioda LED STATUS sygnalizująca:− dioda miga – wymiana danych z centralą;− dioda świeci – brak komunikacji z centralą.
  3. gniazdo męskie DB-9 (port RS-232). Umożliwia połączenie modułuz komputerem lub innymi urządzeniami zewnętrznymi. Należy zastosować kabelz tzw. przeplotem posiadający z obu stron wtyki żeńskie (kabel typu null modem).

Opis zacisków:

  • TMP - wejście obwodu sabotażowego modułu (NC) – jeżeli nie jestwykorzystywane, powinno być zwarte do masy.
  • COM - masa.
  • CKM - zegar.
  • DTM - dane.
  • +12V - wejście zasilania.

Montaż

Podłączenie do magistrali manipulatorów centrali alarmowej oraz do źródła zasilanianależy wykonać typowym nieekranowanym kablem prostym stosowanymw systemach alarmowych (nie zaleca się stosowania kabla typu „skrętka”).

Przewodysygnałowe i masa (CKM, DTM i COM) muszą być poprowadzone w jednym kablu (niemogą być prowadzone osobnymi kablami). Odległość konwertera INT-RS od centralimoże wynosić do 300 m. Dla zagwarantowania poprawnego działania urządzeniaistotne jest zapewnienie jak najmniejszej rezystancji kabli.

Przy większychodległościach między centralą a konwerterem, ze względu na rezystancję przewodów,konieczne może być zastosowanie dla każdego sygnału kilku równolegle połączonychżył.

  1. Umocować płytkę elektroniki konwertera w obudowie.
  2. Przy pomocy mikroprzełączników typu DIP-switch ustawić odpowiedni adres konwertera oraz wybrać tryb pracy.
