#5610

Satel INT-ADR Ekspander wejść adresowalnych

344.40 PLN
280.00 PLN netto

Producent: Satel
Kod produktu: #5610
  • Możliwość rozbudowy centrali o maksymalnie 48 wejść adresowalnych
  • Dedykowana niezależna magistrala czujek adresowalnych
  • Możliwość podłączenia do magistrali RS-485

 Dostawa:
Wyślemy już jutro!
Planowane dostarczenie: 2018-07-19 Czwartek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Satel INT-ADR Ekspander wyjść adresowalnych jest przeznaczony do podłączania czujek adresowalnych do central alarmowych: INTEGRA i INTEGRA Plus.

Właściwości

  • do 48 wejść adresowalnych.
  • obsługa czujek NO i NC z zainstalowanym modułem CA-64 ADR-MOD.
  • Dodatkowe wejście sabotażowe typu NC.
  • Możliwość integracji z dedykowanym zasilaczem.
  • Możliwość podłączenia do magistrali RS-485.

Satel INT-ADR Ekspander wejść adresowalnych

Satel INT-ADR Ekspander wejść adresowalnych

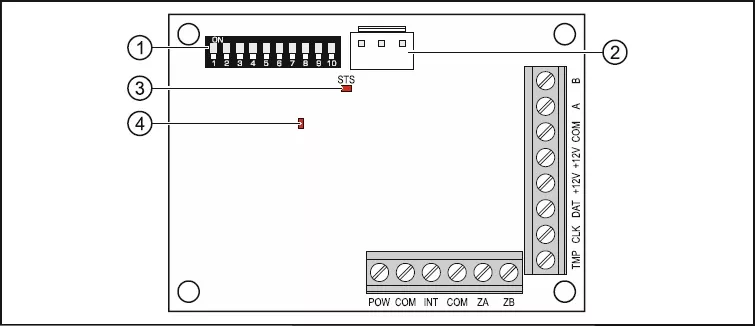

Objaśnienia do rysunku:

  1. zespół mikroprzełączników typu DIP-switch.
  2. złącze umożliwiające podłączenie dedykowanego zasilacza.
  3. dioda STS informuje o stanie zasilacza podłączonego do złącza:
    •  świeci - zasilacz działa poprawnie,
    •  miga - zasilacz zgłasza awarię.
  4. dioda informuje o komunikacja z centralą alarmową:
    • świeci - brak komunikacji z centralą alarmową,
    • miga - komunikacja z centralą działa poprawnie.

Opis zacisków:

  • POW - wyjście +12 V DC dedykowane do adresowania modułów adresowalnych
                 CA-64 ADR-MOD i czujek.
  • COM - masa.
  • INT - wejście danych z modułów adresowalnych CA-64 ADR-MOD.
  • ZA, ZB - zaciski przewidziane do przyszłych zastosowań.
  • TMP - wejście obwodu sabotażowego modułu (NC) – jeżeli nie jest wykorzystywane, powinno być zwarte do masy.
  • CLK - zegar.
  • DTA - dane.
  • +12V - wejście zasilania ekspandera/wyjście zasilania czujek.
  • A, B - magistrala RS-485

Montaż

Ekspander przeznaczony jest do instalowania w pomieszczeniach zamkniętych o normalnej wilgotności powietrza.


Specyfikacja techniczna
Zasilanie: 12V DC
Ilość wejść: 8
Obciążalność prądowa wyjść przekaźnikowych: 2,50A, 12V DC
Warunki pracy: -10 ... +55°C
Spełnia normy:
EN 50130-4
EN 50130-5
EN 50131-1
EN 50131-3
