Konwerter GPRS-T1 został zastąpiony przez uniwersalny moduł monitorujący GPRS-A
Konwerter GPRS-T1 to urządzenie dedykowane do stosowania w systemach sygnalizacjiwłamania i alarmu dla celów monitoringu oraz powiadamiania za pośrednictwem sieci GSM.
Odebrane w formacie telefonicznym kody zdarzeń mogą być konwertowane do postacitransmitowanej przy wykorzystaniu technologii GPRS lub do formatu wiadomości SMS.
Przypomocy technologii GPRS możliwe jest przesyłanie kodów do stacji monitorującej STAM-2lub konwertera SMET-256. W formie wiadomości SMS można przesyłać kody do dowolnejstacji monitorującej obsługującej monitoring SMS. Oprócz funkcji konwertowania kodówzdarzeń, urządzenie oferuje możliwość powiadamiania o wystąpieniu wybranych zdarzeńprzy pomocy wiadomości SMS lub usługi CLIP.
Konwerter wykorzystuje do realizacji niektórych funkcji możliwości oferowane przez usługęCLIP, pozwalającą na identyfikację dzwoniącego i wyświetlenie jego numeru telefonu. Dziękitemu możliwe jest wyzwalanie oraz wysyłanie transmisji testowych bez ponoszeniajakichkolwiek kosztów.
Właściwości
- Symulacja telefonicznej stacji monitorującej.
- Odbieranie kodów monitoringu wysyłanych w formacie telefonicznym DTMF (AdemcoExpress, Contact ID) lub w formacie SIA.
- Konwersja i retransmisja kodów zdarzeń do dwóch stacji monitorujących.
- Potwierdzanie odebrania kodu zdarzenia:
- po wysłaniu wiadomości SMS (konwersja kodów do formatu SMS);
- po potwierdzeniu odebrania zdarzenia przez stację monitorującą (konwersja kodów dopostaci przesyłanej w technologii GPRS);
- natychmiast po odebraniu zdarzenia (powiadamianie SMS oraz CLIP).
- Możliwość automatycznego zastąpienia transmisji GPRS wiadomością SMS w przypadkuproblemów z transmisją GPRS.
- Kodowana transmisja zdarzeń przesyłanych w technologii GPRS.
- Powiadamianie o 32 wybranych zdarzeniach przy pomocy wiadomości SMS lub usługi CLIP.
- Okresowe transmisje testowe w celu kontroli poprawnego działania konwertera:
- na wybrane numery telefonów (wiadomość SMS lub wykorzystanie usługi CLIP);
- do stacji monitorujących.
- Możliwość wyzwalania dodatkowych transmisji testowych:
- po zidentyfikowaniu numeru telefonu dzwoniącego (usługa CLIP);
- po odebraniu polecenia z programu GPRS-SOFT.
- Możliwość sprawdzania stanu dostępnych środków oraz ważności konta karty SIMzainstalowanej w module.
- Wskaźnik poziomu sygnału GSM odbieranego przez przemysłowy telefon komórkowy orazwskaźnik problemów związanych z logowaniem do sieci GSM.
- Wyjście sygnalizujące problem z zalogowaniem się do sieci GSM.
- Konfiguracja konwertera:
- lokalnie – za pośrednictwem portu RS-232 (TTL);
- zdalnie – za pośrednictwem sieci GSM (technologia GPRS).
- Automatyczny restart modułu.
- Zasilanie napięciem stałym 12 V (±15%).

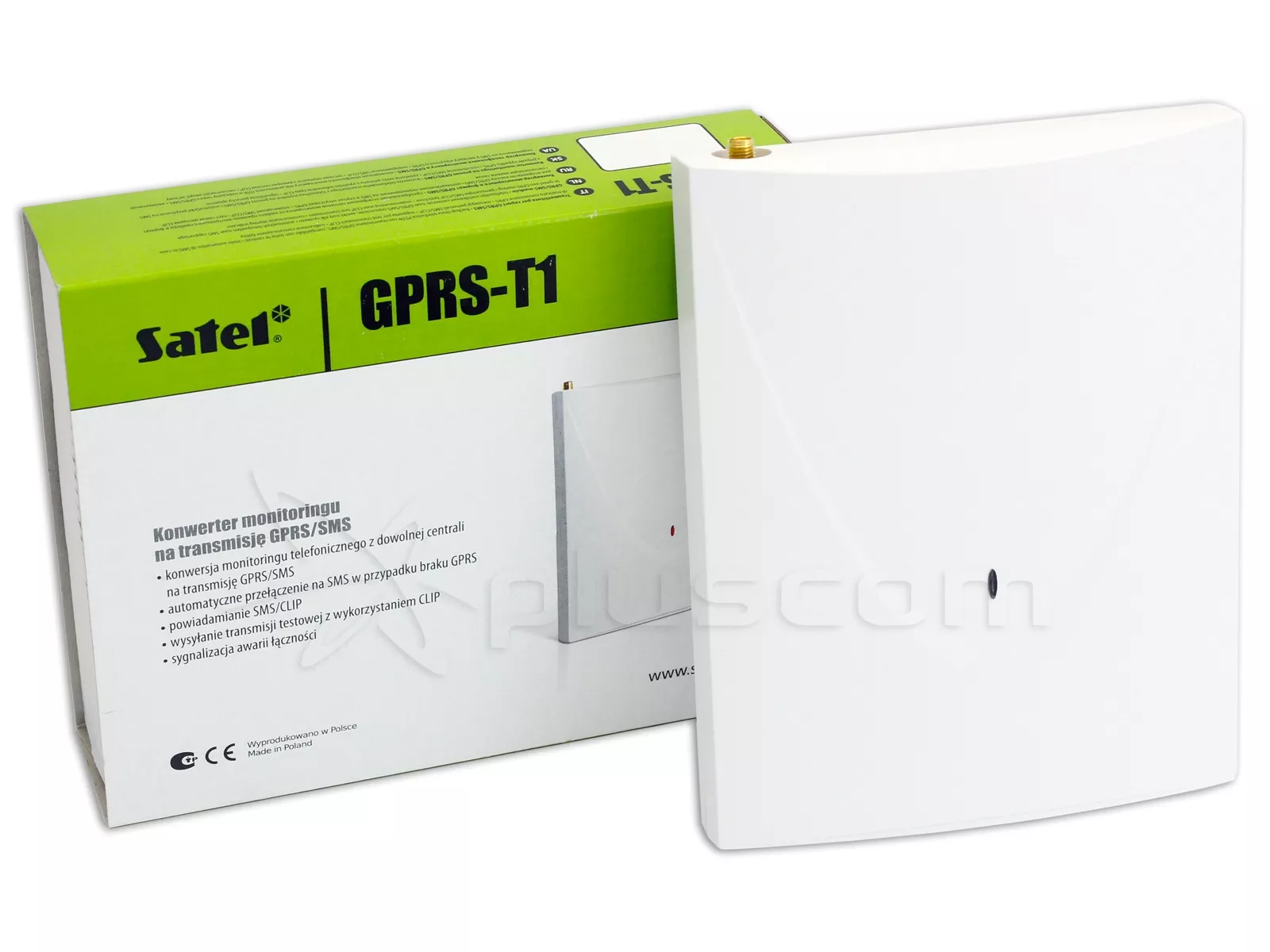

SATEL GPRS-T1 Konwerter monitoringu na transmisję GPRS/SMS

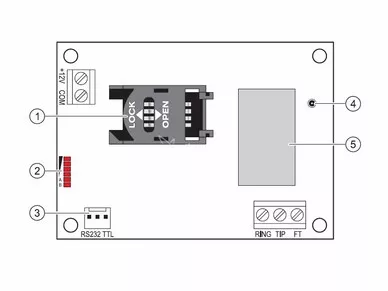

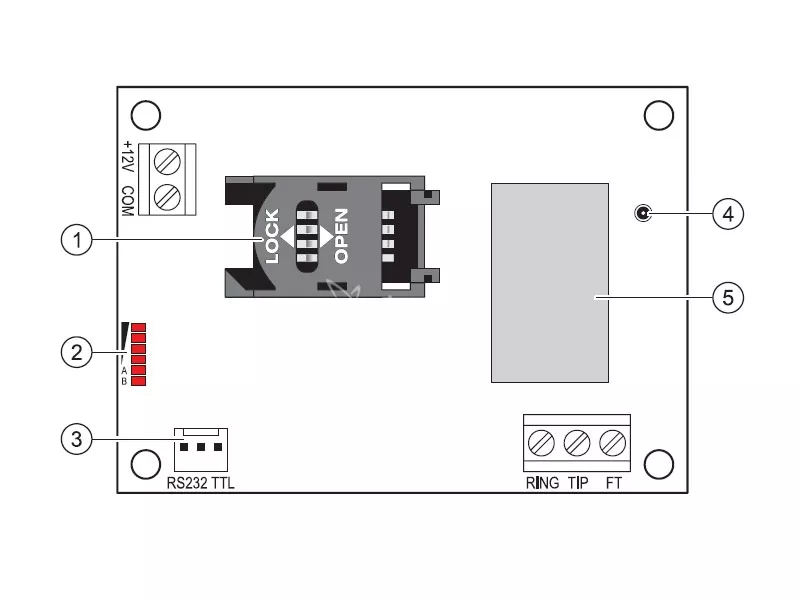

Opis do rysunku:
- gniazdo karty SIM. Nie zaleca się wkładania karty SIM do gniazda przedzaprogramowaniem w konwerterze kodu PIN karty (jeśli karta wymaga podania koduPIN). Montowana w konwerterze karta SIM musi mieć aktywną usługę GPRS, jeżelikody zdarzeń mają być przesyłane przy pomocy technologii GPRS.
- diody LED informujące o stanie konwertera. Dioda A miga, kiedy realizowana jesttransmisja GPRS. Dioda B miga, kiedy wysyłana jest wiadomość SMS lub konwerterdzwoni (transmisja testowa CLIP). Pozostałe diody informują świeceniem o poziomiesygnału odbieranego przez telefon GSM. Równoczesne miganie diod A i B sygnalizujelogowanie do sieci GSM. W przypadku, gdy logowanie do sieci GSM nie powiodło się,miganie pozostałych diod informuje o awariach.
- port RS-232 (standard TTL) umożliwiający podłączenie konwertera do komputera(połączenie można wykonać przy pomocy kabli dostępnych w zestawie produkowanymprzez firmę SATEL i noszącym nazwę: DB9FC/RJ-KPL).
- gniazdo do podłączenia anteny.
- przemysłowy telefon GSM.
Instalacja
Konwerter GPRS-T1 powinien być instalowany w pomieszczeniach zamkniętych o normalnejwilgotności powietrza. Wybierając miejsce montażu należy pamiętać, że grube mury,metalowe ścianki itp. zmniejszają zasięg sygnału radiowego. Nie zaleca się montażuw pobliżu instalacji elektrycznych, ponieważ może to spowodować wadliwe funkcjonowanieurządzenia.
Źródło zasilania modułu powinno mieć wystarczającą wydajność prądową i być zaopatrzonew akumulator.
