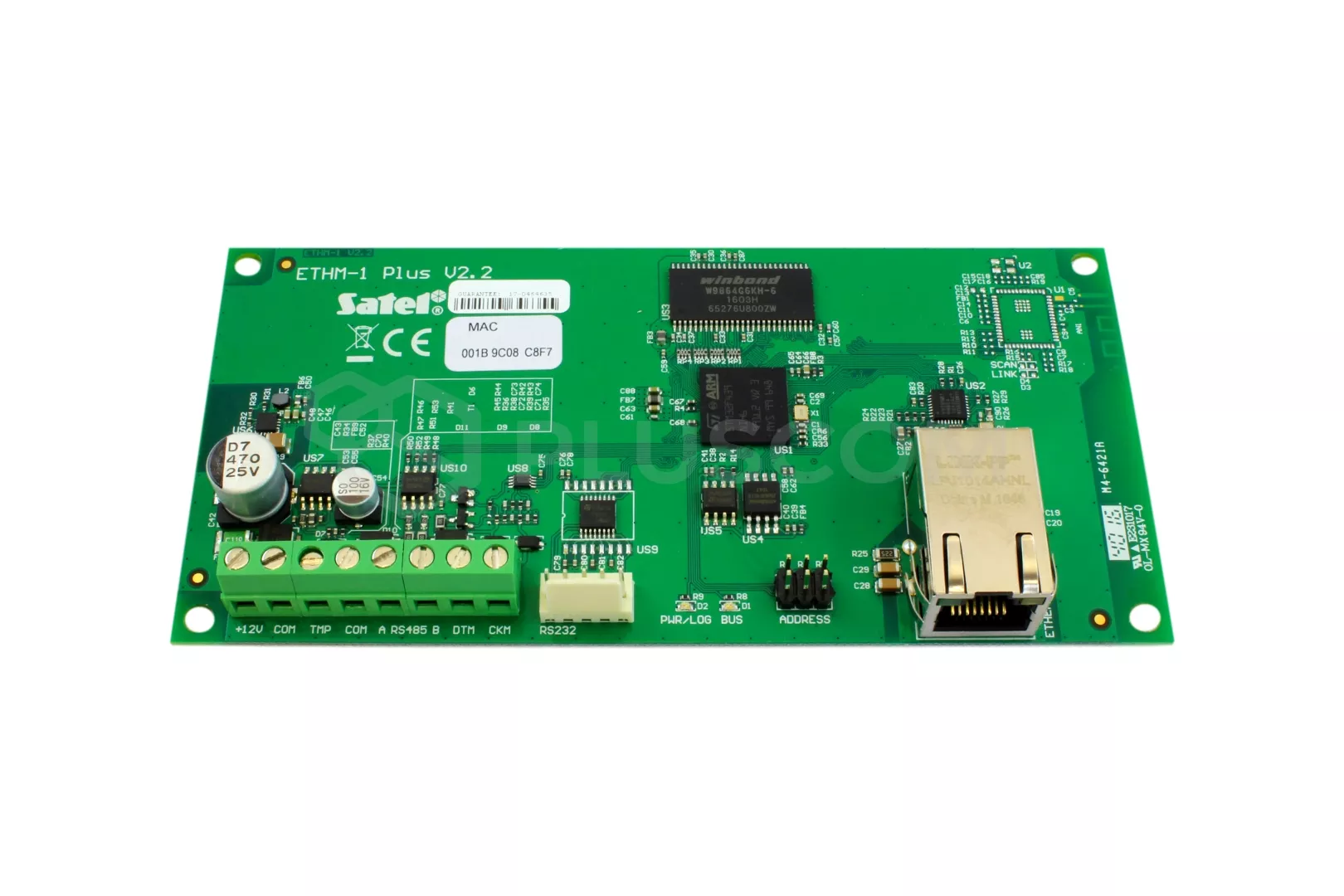

Satel ETHM-1 Plus Moduł komunikacyjny TCP/IP dla central INTEGRA

Moduł Ethernetowy ETHM-1 Plus jest serwerem TCP/IP.

Pozwala obsługiwać centrale alarmowez serii INTEGRA, INTEGRA Plus oraz VERSA za pośrednictwem sieci Ethernetu.

Transmisja danych w sieci jest kodowana przy wykorzystaniu zaawansowanego algorytmu opartego o 192-bitowy klucz.

Centrale można obsługiwać przez sieć Ethernet przy pomocykomputera lub telefonu komórkowego.

W przypadku komputera obsługa centrali możliwa jest z programu serwisowego DLOADX, programu administratora GUARDX oraz z przeglądarkiinternetowej obsługującej aplikacje JAVA.

• Monitoring TCP/IP
• Programowanie za pomocą DLODX
• Nadzór systemu INTEGRA za pomocą GUARDX
• Obsługa systemu INTEGRA z poziomu przeglądarki WWW
• obsługa systemu z telefonu komórkowego za pomoca aplikacji MobileKPD-2 oraz MobileKPD-2 Pro
• kodowanie transmisji danych
• możliwość powiadamiania o zdarzeniach przy pomocy wiadomości e-mail
  (tylko INTEGRA Plus)
• obsługa automatycznej konfiguracji adresów DHCP
• otwarty protokół do integracji kanałem TCP/IP z innymi systemami

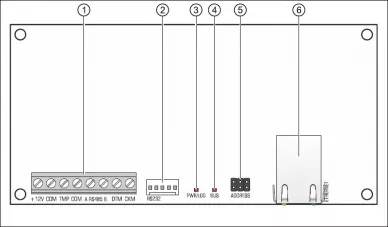

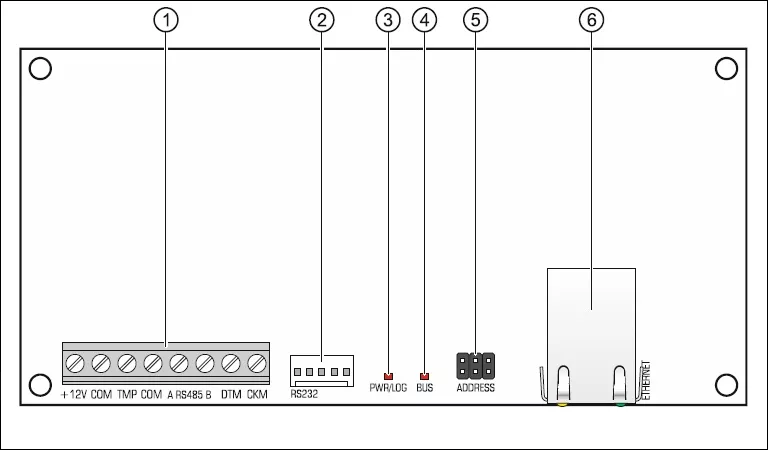

Płytka elektroniki modułu:

Objaśnienie do rysunku:

1. port RS-232 – pozwala na połączenie modułu do portu RS-232 centrali alarmowej, abyumożliwić jej obsługę przez sieć Ethernet przy pomocy programu DLOADX. Dodatkowopozwala na wymianę oprogramowania modułu. Port należy połączyć z komputerem przy pomocy tego samego kabla, który służy do programowania z komputera centralINTEGRA, a następnie uruchomić program EthmFlash.
2. dioda LED PWR/LOG – świecenie ciągłe sygnalizuje obecność napięcia zasilającego;miganie diody informuje o zalogowaniu się użytkownika do serwera.
3. dioda LED BUS ACT – miganie diody sygnalizuje proces komunikowania się centraliz modułem.
4. kołki ADR do ustawiania adresu modułu (patrz ADRESOWANIE MODUŁU).
5. gniazdo RJ-45 – służy do podłączenia do modułu kabla doprowadzającego siećEthernet. Należy użyć kabla identycznego jak przy podłączeniu do sieci komputera.Gniazdo ma wbudowane dwie diody LED. Zielona sygnalizuje podłączenie do siecii transmisję, a żółta prędkość transmisji w sieci (10Mb/100Mb).

Opis zacisków:

• +12V – wejście napięcia zasilającego;
• COM – masa;
• TMP – wejście obwodu sabotażowego modułu (NC) – do podłączenia stykusabotażowego obudowy; jeżeli nie jest wykorzystane, powinno być zwartedo masy;
• A_RS485_B – zaciski portu RS-485 (nie wykorzystywane);
• DATA, CLK – magistrala komunikacyjna – do podłączenia modułu do szyny manipulatorówcentrali alarmowej.

Montaż

Moduł należy instalować w pomieszczeniach zamkniętych, o normalnej wilgotnościpowietrza. Moduł może być montowany w obudowie plastikowej:

Satel OPU-1A Obudowa na ekspander

51.66 PLN

 Dodaj do koszyka

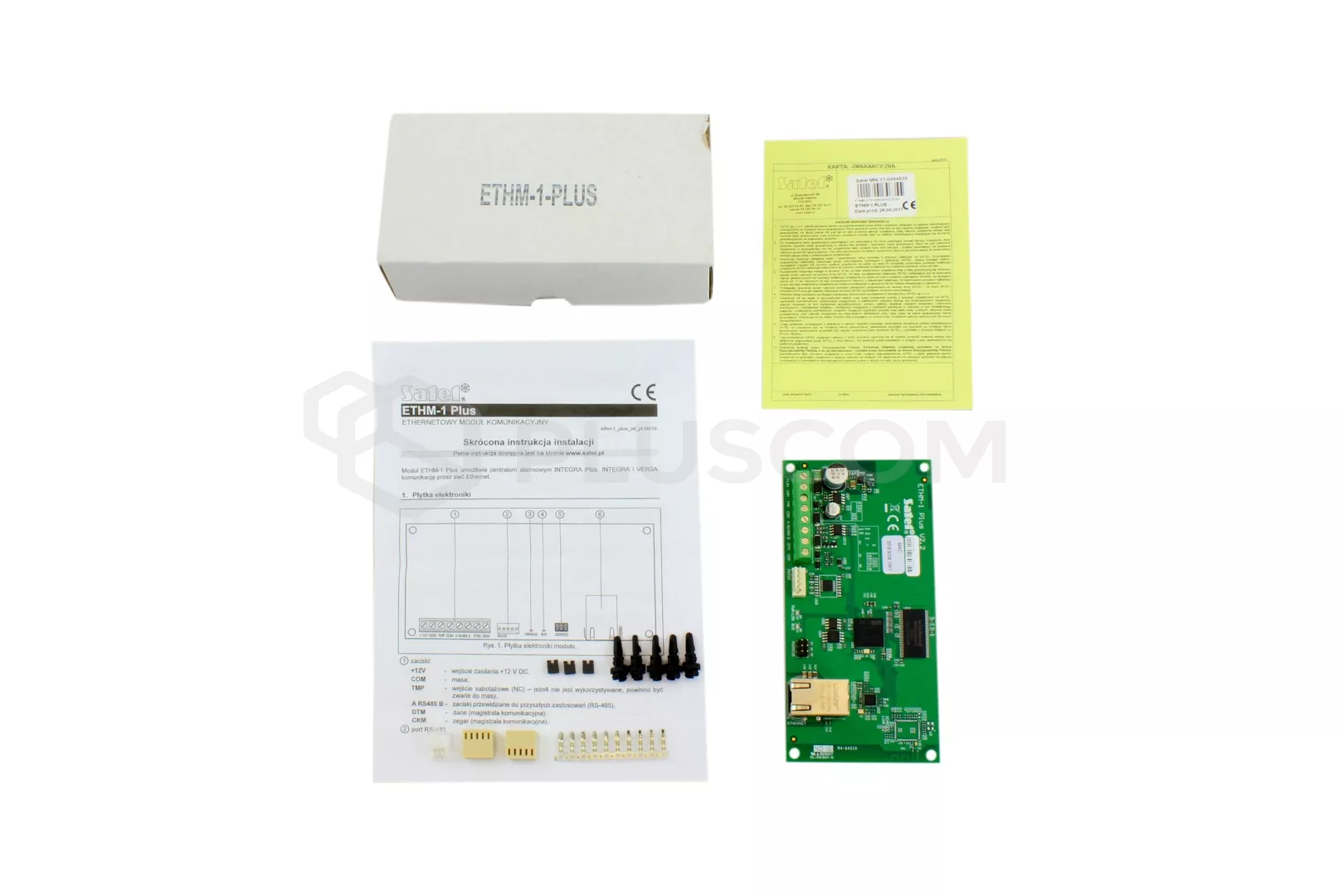

Zawartość pudełka:
