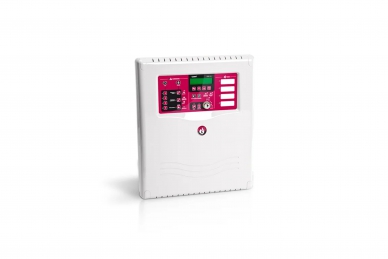

Satel CSP-204 Konwencjonalna centrala sygnalizacji pożarowej

Satel CSP-204 Konwencjonalna centrala sygnalizacji pożarowej

CSP-204 to zaawansowane, konwencjonalne centrale sygnalizacji pożarowej w pełni zgodne z wymaganiami EN54. Przeznaczone są do realizacji prostych systemów w małych i średniej wielkości obiektach. Wbudowany wyświetlacz LCD ułatwia zarówno codzienną obsługę systemu, jak i jego instalację oraz okresową konserwację. Dużym atutem central SATEL jest ich prosta instalacja, estetyczny wygląd oraz wykorzystanie pojedynczego, standardowego akumulatora 12 V w roli pomocniczego źródła zasilania.

CECHY:

• 4 linie dozorowe
• wbudowany wyświetlacz LCD ułatwiający bieżącą obsługę i programowanie systemu
• obsługa panelu wyniesionego oraz panelu wirtualnego (za pomocą interfejsu CSP-ETH)
• 4 wejścia sterujące o funkcjonalności programowanej przez instalatora
• 4 wyjścia programowane przez instalatora, umożliwiające interakcję z innymi systemami
• obsługa urządzeń transmisji pożaru i uszkodzenia
• wbudowany zasilacz buforowy współpracujący z pojedynczym akumulatorem 12 V oraz wyjściami zasilania AUX 24 V i 18 V

DANE TECHNICZNE:

• Rezystor końcowy w linii sygnalizatorów: 10 kΩ +/-5%
• Liczba linii dozorowych: 4
• Rezystancja linii dozorowej maks.: 100 Ω (2 x 50 Ω)
• Liczba czujek w linii dozorowej maks.: 32
• Liczba ręcznych ostrzegaczy (ROP) w linii maks.: 10
• Rezystor końcowy w linii dozorowej: 5,6 k Ω +/- 5%
• Dopuszczalny prąd dozorowania w linii dozorowej: 10 mA
• Maksymalny prąd w linii w trakcie alarmu: 40 mA
• Poziom ograniczenia prądu w linii dozorowej: 54 mA
• Dopuszczalna rezystancja linii sygnalizatorów, alarmu i uszkodzenia maks.: 75 Ω (2 x 37,5 Ω)
• Liczba linii zewnętrznych sygnalizatorów: 2
• Napięcie robocze linii sygnalizatorów: 24 V DC +/-15%
• Dopuszczalny prąd linii sygnalizatorów: 180 mA
• Parametry elektryczne wyjść przekaźnikowych: 1A / 30 V DC (NO lub NC)
• Liczba linii transmisji alarmu: 1
• Napięcie robocze linii transmisji alarmu: 24 V DC +/-15%
• Dopuszczalny prąd linii transmisji alarmu: 180 mA
• Rezystor końcowy w linii transmisji alarmu: 10 kΩ +/-5%
• Liczba linii transmisji uszkodzenia: 1
• Napięcie robocze linii transmisji uszkodzenia: 24 V DC +/-15%
• Dopuszczalny prąd linii transmisji uszkodzenia: 180 mA
• Rezystor końcowy w linii transmisji uszkodzenia: 10 kΩ +/-5%
• Liczba programowanych wyjść przekaźnikowych: 4
• Zasilanie rezerwowe: wewnętrzny akumulator kwasowy: 12 V / 17 Ah
• Zasilanie rezerwowe: zewnętrzny akumulator kwasowy: 12 V / ≤24 Ah
• Wyjście zasilające AUX (tylko do podłączenia modułu CSP-ETH): przy awarii zasilania AC 12 V DC +15%, -20%
• Szczelność obudowy: IP30
• Maksymalna wilgotność: 93±3%
• Wymiary: 324 x 382 x 108 mm
• Zakres temperatur transportu: -25….+55 °C
• Zasilanie podstawowe z sieci o napięciu: 230 V AC +10% , -15% 50 Hz
• Maksymalny pobór prądu z sieci: 500 mA
• Czas pracy zasilania rezerwowego: 72 h
• Prąd ładowania akumulatora maks: 1,4 A
• Maks. rezystancja wewnętrzna akumulatora (z przewodami i zaciskami w obwodzie): 1 Ω
• Pobór prądu z akumulatora w stanie dozorowania: 100 mA
• Pobór prądu z akumulatora w stanie alarmu: 170 mA
• Pobór prądu ze zintegrowanego zasilacza AC w stanie dozorowania: 80 mA
• Pobór prądu ze zintegrowanego zasilacza AC w stanie alarmu: 140 mA
• Zakres temperatur pracy: -5…+40 °C
• Masa bez akumulatora: < 3 kg
• Pojemność pamięci zdarzeń: 8999
• Pojemność licznika alarmowania: 9999
• Bateria zegara: 3 V (CR2032)
• Wyjście komunikacji z komputerem PC (serwisowe)
• Rezystor końcowy na zaciskach komunikacji z panelem wyniesionym: 100 Ω
• Wyjście komunikacji z panelem wyniesionym oraz modułem CSP-ETH
• Wyjście zasilające+24V: 24 V DC +/-15% / 200 mA maks.
• Wyjście zasilające AUX (tylko do podłączenia modułu CSP-ETH) w stanie normalnym: 18 V DC +5%, -15%
• Rezystor alarmowy w linii wejścia kontrolnego: 1 kΩ +/- 5%
• Rezystor końcowy w linii wejścia kontrolnego: 10 kΩ +/-5%
• Liczba programowanych wejść kontrolnych: 4
