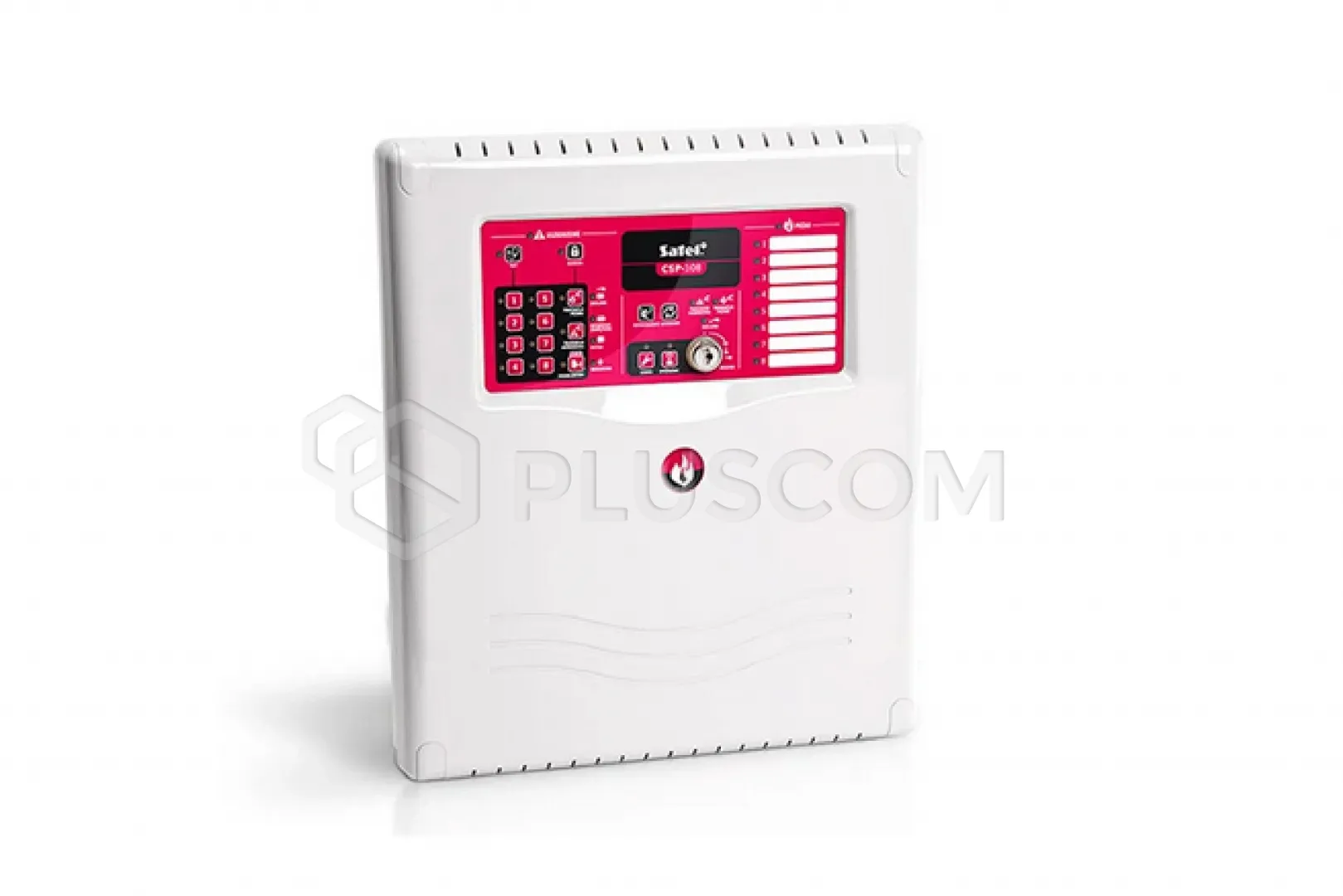

Satel CSP-108 Centrale convenzionale di segnalazione incendi

Satel CSP-108 Centrale convenzionale di segnalazione incendi

La serie CSP 100 comprende centrali di segnalazione incendio convenzionali pienamente conformi ai requisiti della norma EN54. Sono destinate alla realizzazione di sistemi semplici in strutture di piccole e medie dimensioni. I grandi vantaggi delle centrali SATEL sono la loro semplice installazione, l'aspetto estetico e l'utilizzo di una singola batteria standard da 12 V come fonte di alimentazione ausiliaria.

CARATTERISTICHE:

• 8 linee di sorveglianza
• Supporto del pannello esterno e del pannello virtuale (tramite interfaccia CSP-ETH)
• 4 ingressi di controllo con funzionalità programmabile dall'installatore
• 8 uscite programmabili dall'installatore, che consentono l'interazione con altri sistemi
• Supporto di dispositivi di trasmissione di allarmi antincendio e guasti
• Alimentatore tampone integrato compatibile con una singola batteria da 12 V e uscite di alimentazione AUX da 24 V e 18

Dati tecnici:

• Resistenza terminale nella linea dei segnalatori: 10 kΩ +/-5%
• Numero di linee di sorveglianza: 8
• Resistenza massima della linea di sorveglianza: 100 Ω (2 x 50 Ω)
• Numero massimo di rilevatori nella linea di sorveglianza: 32
• Numero massimo di pulsanti manuali (ROP) nella linea: 10
• Resistenza terminale nella linea di sorveglianza: 5,6 k Ω +/- 5%
• Corrente di sorveglianza ammissibile nella linea di sorveglianza: 10 mA
• Corrente massima nella linea durante l'allarme: 40 mA
• Livello di limitazione della corrente nella linea di sorveglianza: 54 mA
• Resistenza ammissibile della linea dei segnalatori, dell'allarme e del guasto max.: 75 Ω (2 x 37,5 Ω)
• Numero di linee esterne dei segnalatori: 2
• Tensione di esercizio delle linee dei segnalatori: 24 V CC +/-15%
• Corrente ammessa delle linee dei segnalatori: 180 mA
• Parametri elettrici delle uscite relè: 1A / 30 V CC (NO o NC)
• Numero di linee di trasmissione dell'allarme: 1
• Tensione di esercizio della linea di trasmissione dell'allarme: 24 V CC +/-15%
• Corrente ammessa della linea di trasmissione dell'allarme: 180 mA
• Resistenza terminale nella linea di trasmissione dell'allarme: 10 kΩ +/-5%
• Numero di linee di trasmissione guasto: 1
• Tensione di esercizio della linea di trasmissione del guasto: 24 V CC +/-15%
• Corrente ammissibile della linea di trasmissione guasta: 180 mA
• Resistenza terminale nella linea di trasmissione del guasto: 10 kΩ +/-5%
• Numero di uscite relè programmabili: 8
• Alimentazione di riserva: batteria interna al piombo: 12 V / 17 Ah
• Alimentazione di riserva: batteria al piombo esterna: 12 V / ≤24 Ah
• Uscita di alimentazione AUX (solo per il collegamento del modulo CSP-ETH): in caso di guasto dell'alimentazione: AC 12 V DC +15%, -20%
• Tenuta stagna dell'involucro: IP30
• Umidità massima: 93±3%
• Dimensioni: 324 x 382 x 108 mm
• Intervallo di temperatura di trasporto: -25….+55 °C
• Alimentazione di base dalla rete con tensione: 230 V CA +10% , -15% 50 Hz
• Assorbimento massimo dalla rete: 500 μA
• Autonomia dell'alimentazione di riserva: 72 h
• Corrente massima di carica della batteria: 1,4 A
• Maks. resistenza interna della batteria (con cavi e morsetti nel circuito): 1 Ω
• Assorbimento di corrente dalla batteria in modalità di sorveglianza: 140 mA
• Assorbimento di corrente dalla batteria in stato di allarme: 215 mA
• Assorbimento di corrente dall'alimentatore CA integrato in modalità di sorveglianza: 105 mA
• Assorbimento di corrente dall'alimentatore CA integrato in stato di allarme: 155 mA
• Intervallo di temperatura di funzionamento: -5…+40 °C
• Peso senza batteria: inferiore a 3 kg
• Capacità memoria eventi: 8999
• Capacità contatore allarmi: 9999
• Batteria dell'orologio: 3 V (CR2032)
• Uscita di comunicazione con PC (assistenza): Sì
• Resistenza terminale sui terminali di comunicazione con pannello remoto: 100 Ω
• Uscita di comunicazione con pannello remoto e modulo CSP-ETH: Sì
• Uscita di alimentazione +24 V: 24 V CC +/-15% / 200 mA max.
• Uscita di alimentazione AUX (solo per il collegamento del modulo CSP-ETH): in condizioni normali: 18 V CC +5%, -15%
• Resistenza di allarme nella linea di ingresso di controllo: 1 kΩ +/- 5%
• Resistenza terminale nella linea di ingresso di controllo: 10 kΩ +/-5%
• Numero di ingressi di controllo programmabili: 4
