Satel CA-64ADR-MOD Moduł adresujący

Satel CA-64ADR-MOD Moduł adresujący

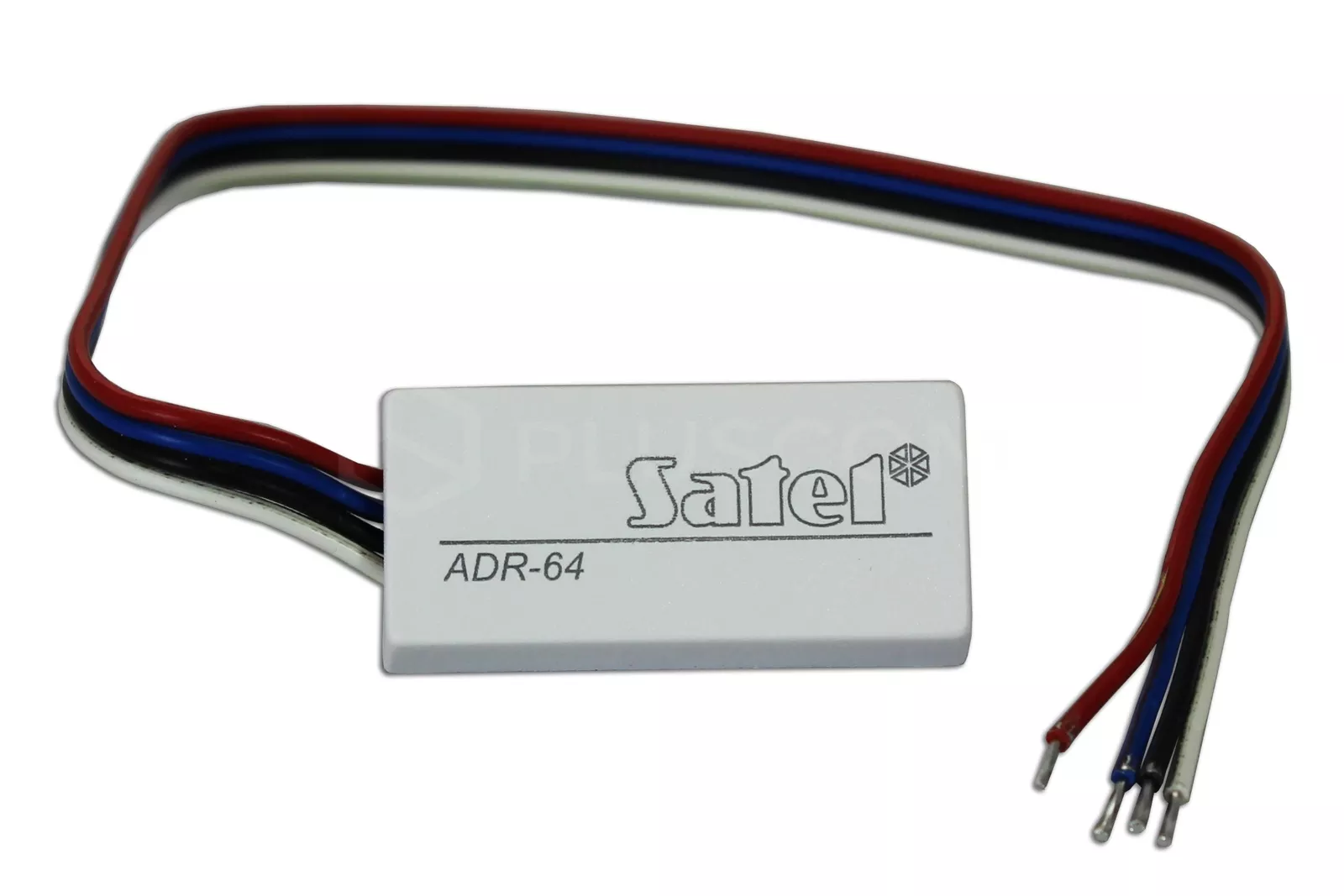

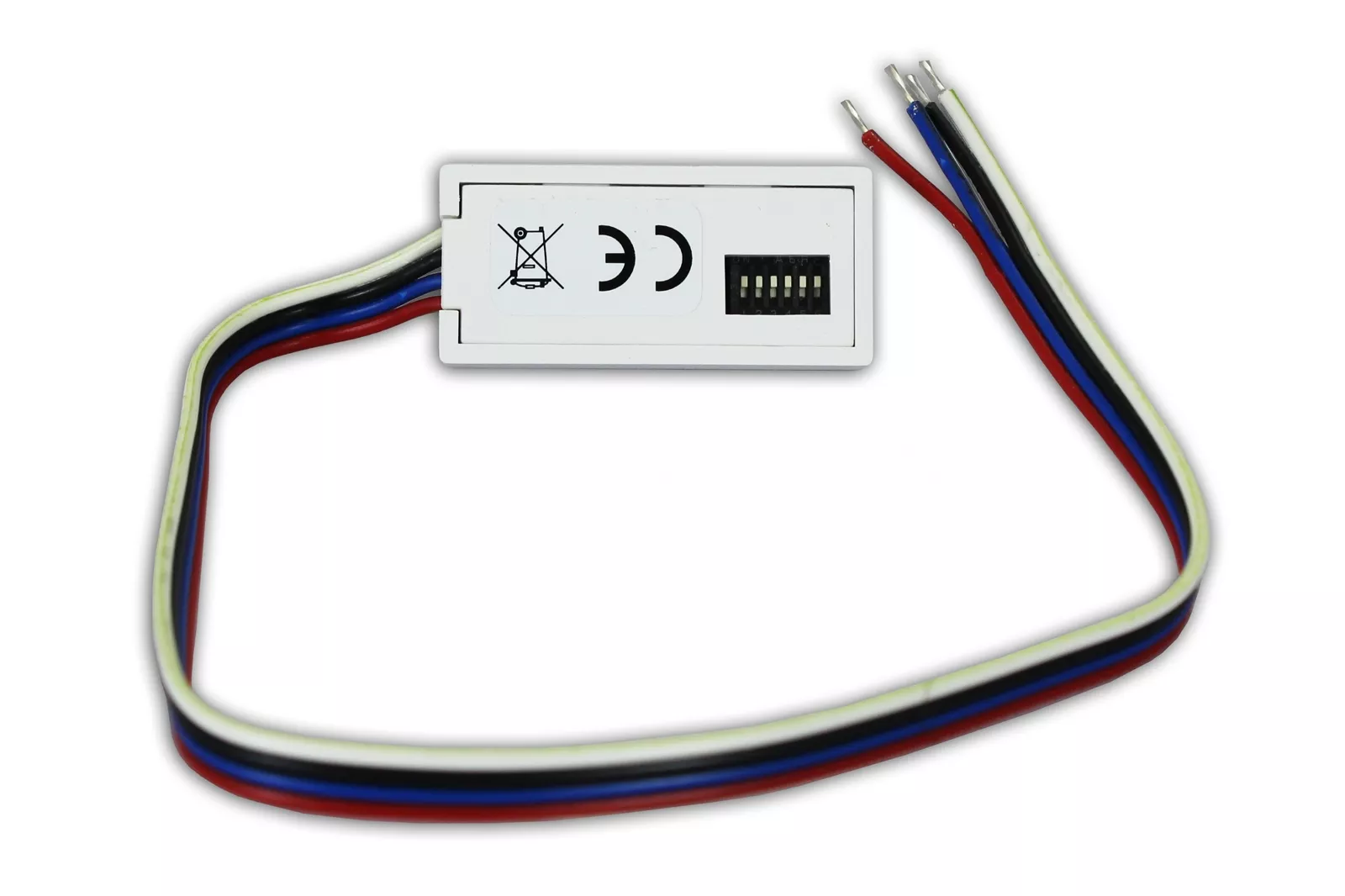

Moduł CA-64 ADR-MOD jest urządzeniem służącym do zamiany typowej czujki alarmowej(NO, NC) w czujkę adresowalną.

Czujki takie współpracują z ekspanderem wejśćadresowalnych CA-64 ADR.

Moduł przystosowany jest do montażu wewnątrz obudowy czujki(wymiary: 37/17/8mm).

Działanie modułu

Do wejścia NC/NO (przewód niebieski) doprowadza się masę COM poprzez styki (C,NC)czujki. Moduł, wykorzystując transmisję cyfrową, przewodem INT (kolor czarny) informujeekspander o stanie styków czujki (zwarte/rozwarte). Ekspander z kolei interpretuje otrzymanedane i zależnie od zaprogramowanych ustawień przesyła informacje o stanie wejścia docentrali. Stan styków każdej czujki testowany jest kilka razy w ciągu sekundy.

Podłączenie modułu do czujki

Maksymalna odległość czujki od ekspandera CA-64 ADR może wynosić 1000m. Czujkirazem z modułami powinny być zasilane z wyjścia POW ekspandera. Masę zasilania czujeki wspólną masę sygnału oraz zasilania modułu CA-64 ADR-MOD należy podłączyć doekspandera osobnymi przewodami.

Podłączenie bez kontroli sabotażu

Zaciski TMP czujki powinny zostać podłączone do osobnego obwodu sabotażowego. Dladanego wejścia należy zaprogramować typ linii jako NO lub NC, zgodnie z typempodłączonej czujki.
