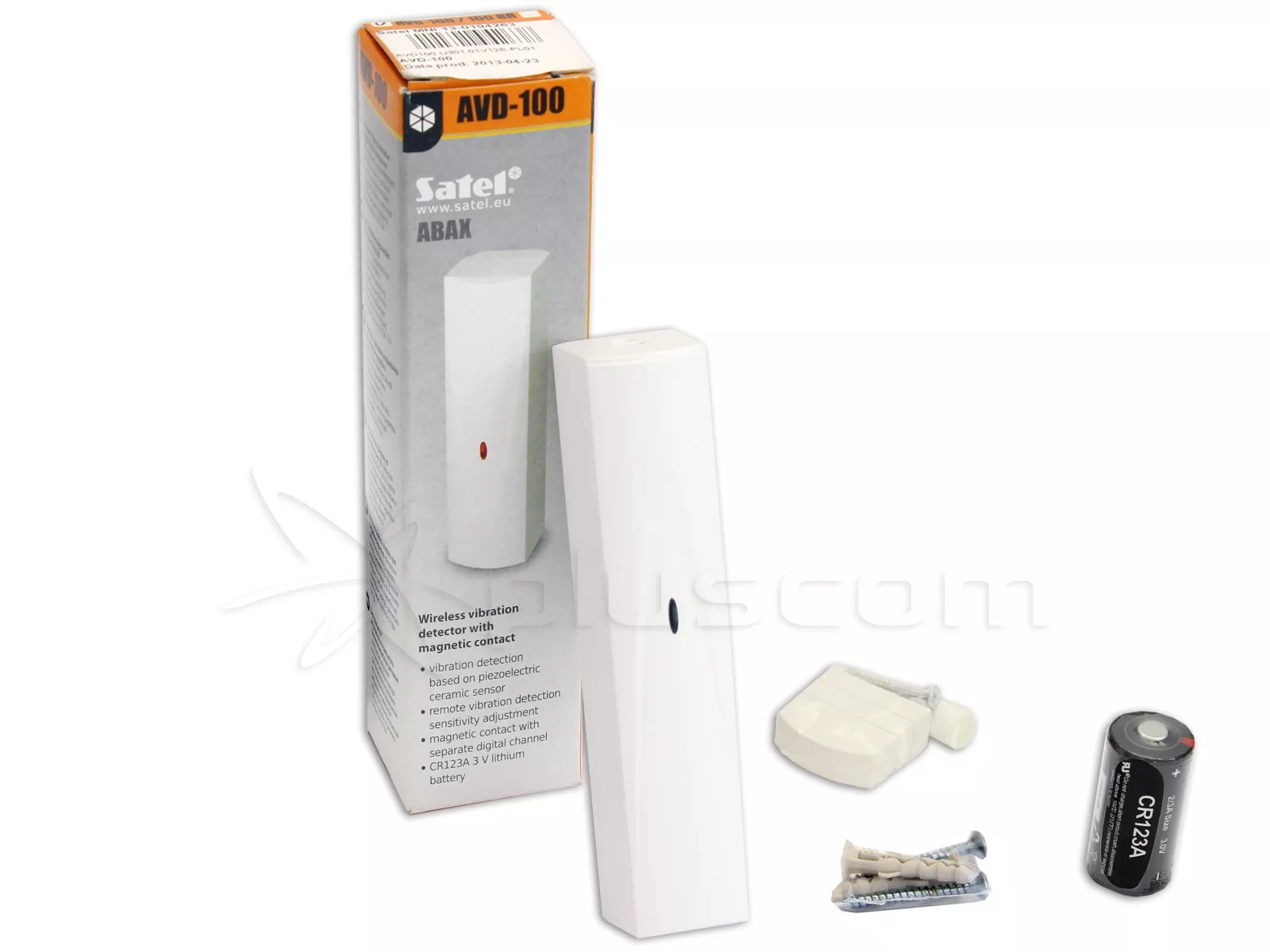

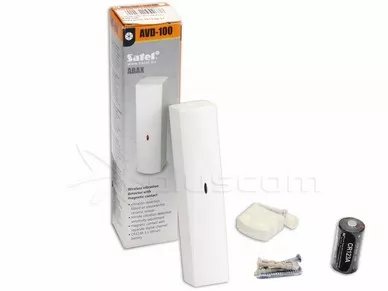

Bezprzewodowa czujka wibracyjna i magnetyczna AVD-100 przeznaczona jest do pracyw ramach dwukierunkowego systemu bezprzewodowego ABAX. Czujka obsługiwana jestprzez kontroler ACU-100 w wersji programowej 1.06 lub nowszej oraz przez centralęINTEGRA 128-WRL. Instrukcja dotyczy czujki z wersją elektroniki 1.2 D lub nowszą.
Czujka wibracyjna, dzięki zaawansowanym mechanizmom obróbki sygnału z sensorapiezoelektrycznego, odróżnia naturalne drgania odbierane z otoczenia, od drgań wywołanychpróbą sforsowania drzwi lub okna. Sygnał z sensora jest analizowany pod kątem amplitudy,czasu trwania oraz ilości drgań. Czułość czujki i liczbę drgań, po których zgłoszone zostanienaruszenie, definiuje się zdalnie.
Czujka magnetyczna sygnalizuje naruszenie po oddaleniu magnesuod kontaktronu, co jest równoznaczne z otwarciem obwoduelektrycznego. W czujce zastosowano 2 kontaktrony. Drogąradiową programuje się, który z nich ma być aktywny.

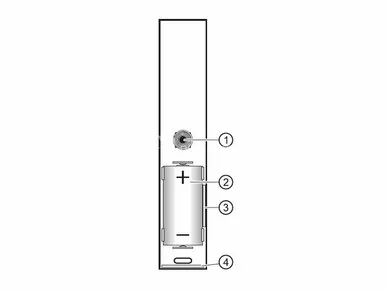

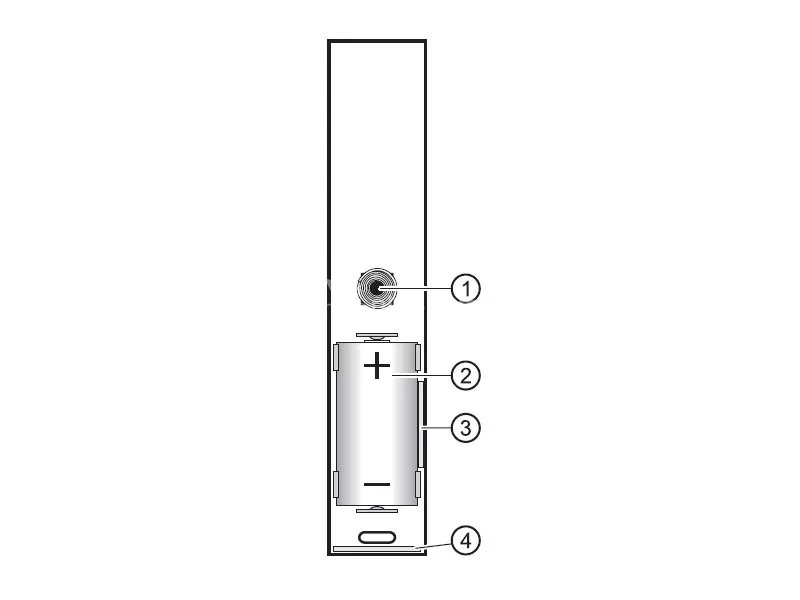

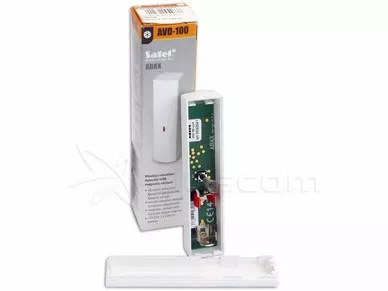

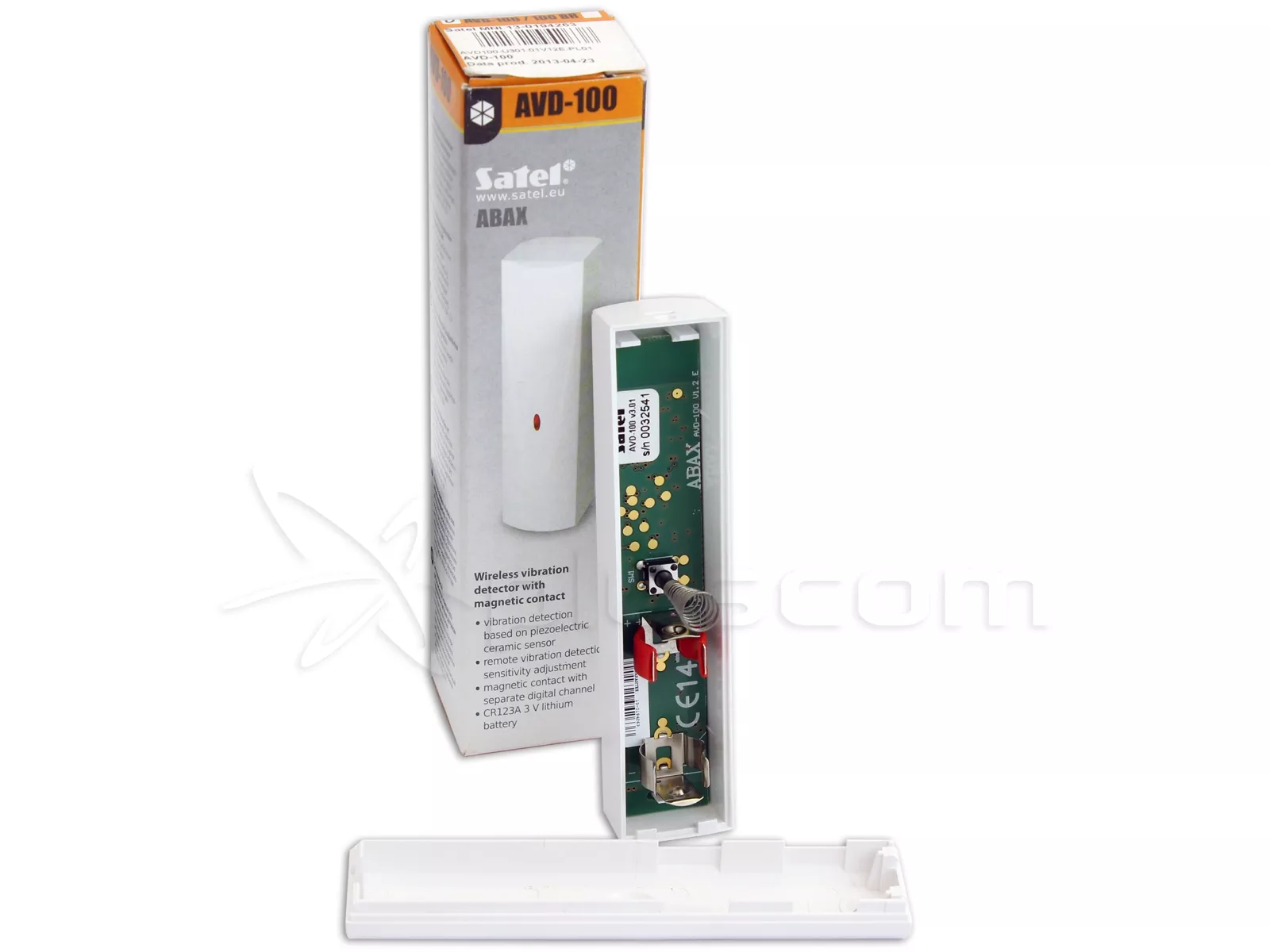

Schemat płytki czujki SATEL AVD-100
Objaśnienie do rysunku:
- styk sabotażowy reagujący na otwarcie obudowy i oderwanie od podłoża.
- bateria litowa CR123A o napięciu 3 V, zapewniająca pracęprzez okres około 3 lat. Czujka kontroluje stan baterii. Gdynapięcie spadnie do 2,6 V, zostanie wysłana informacja osłabej baterii. Sygnalizacja słabej baterii trwa do czasu jejwymiany.
- położenie kontaktronu bocznego (zamontowany po drugiej stronie płytki elektroniki).
- położenie kontaktronu dolnego (zamontowany po drugiejstronie płytki elektroniki).
Dioda LED działa tylko w trybie testowym:
- świeci przez 80 milisekund w czasie odpytywania;
- świeci przez 2 sekundy po naruszeniu (zarejestrowanie drgańprzez czujkę wibracyjną lub oddalenie magnesu odkontaktronu) lub sabotażu (otwarcie styku sabotażowego).
Montaż
Czujka przystosowana jest do montażu wewnątrz pomieszczeń. W przypadku stosowaniaczujki magnetycznej do ochrony okna lub drzwi, należy montować czujkę na ościeżnicy,a magnes w/na skrzydle okna lub drzwi. Nie zaleca się montażu na powierzchniachferromagnetycznych oraz w pobliżu silnych pól magnetycznych i elektrycznych, gdyż może toskutkować wadliwym działaniem czujki magnetycznej.
Przed zamontowaniem czujki na stałe, należy sprawdzić poziom sygnałuodbieranego z czujki przez kontroler ACU-100 lub centralę INTEGRA 128-WRLi w razie potrzeby zmienić miejsce montażu, tak, aby wybrać optymalnepołożenie z punktu widzenia komunikacji.
Bateria powinna być montowana tuż przed zarejestrowaniem czujki w systemieABAX.
- Otworzyć obudowę.
- Zamontować baterię i dodać czujkę do systemu bezprzewodowego (patrz: instrukcjaobsługi kontrolera ACU-100, instrukcja instalatora centrali alarmowej INTEGRA 128-WRLlub instrukcja instalatora central z serii VERSA). Naklejka z 7-cyfrowym numeremseryjnym, który należy podać przy rejestracji czujki w systemie, znajduje się na płytceelektroniki.
- Zamknąć obudowę.
- Prowizorycznie umocować czujkę w miejscu przyszłego montażu.
- Sprawdzić poziom sygnału odbieranego z czujki. W razie potrzeby wybrać inne miejscemontażu.
- Po wybraniu miejsca zapewniającego optymalny poziom sygnału, otworzyć obudowęi przymocować tylną ściankę obudowy do powierzchni montażowej.
- Zamknąć obudowę czujki.
- Zamocować magnes, uwzględniając maksymalną dopuszczalną odległość od kontaktronu

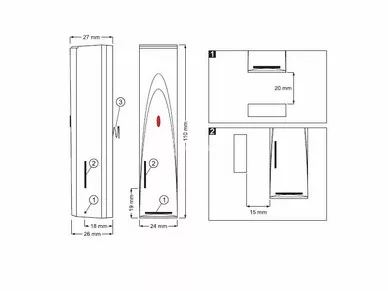

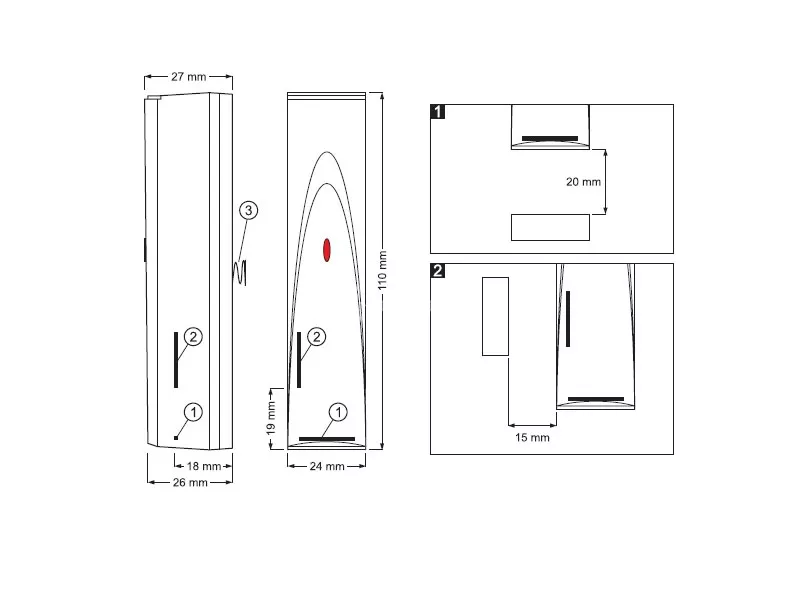

Wymiary czujki, położenie kontaktronów oraz ich maksymalne zasięgi SATEL AVD-100
- Skonfigurować czujkę zgodnie z wymaganiami. Informacje dotyczące konfiguracji zawartesą w instrukcji obsługi kontrolera ACU-100 oraz instrukcjach programowania centralz serii INTEGRA i VERSA.
- Uruchomić zdalnie tryb testowy i sprawdzić, czy czujka reaguje odpowiednio na drganiaoraz odsunięcie magnesu.
- Wyłączyć tryb testowy. Czujka jest gotowa do pracy.
