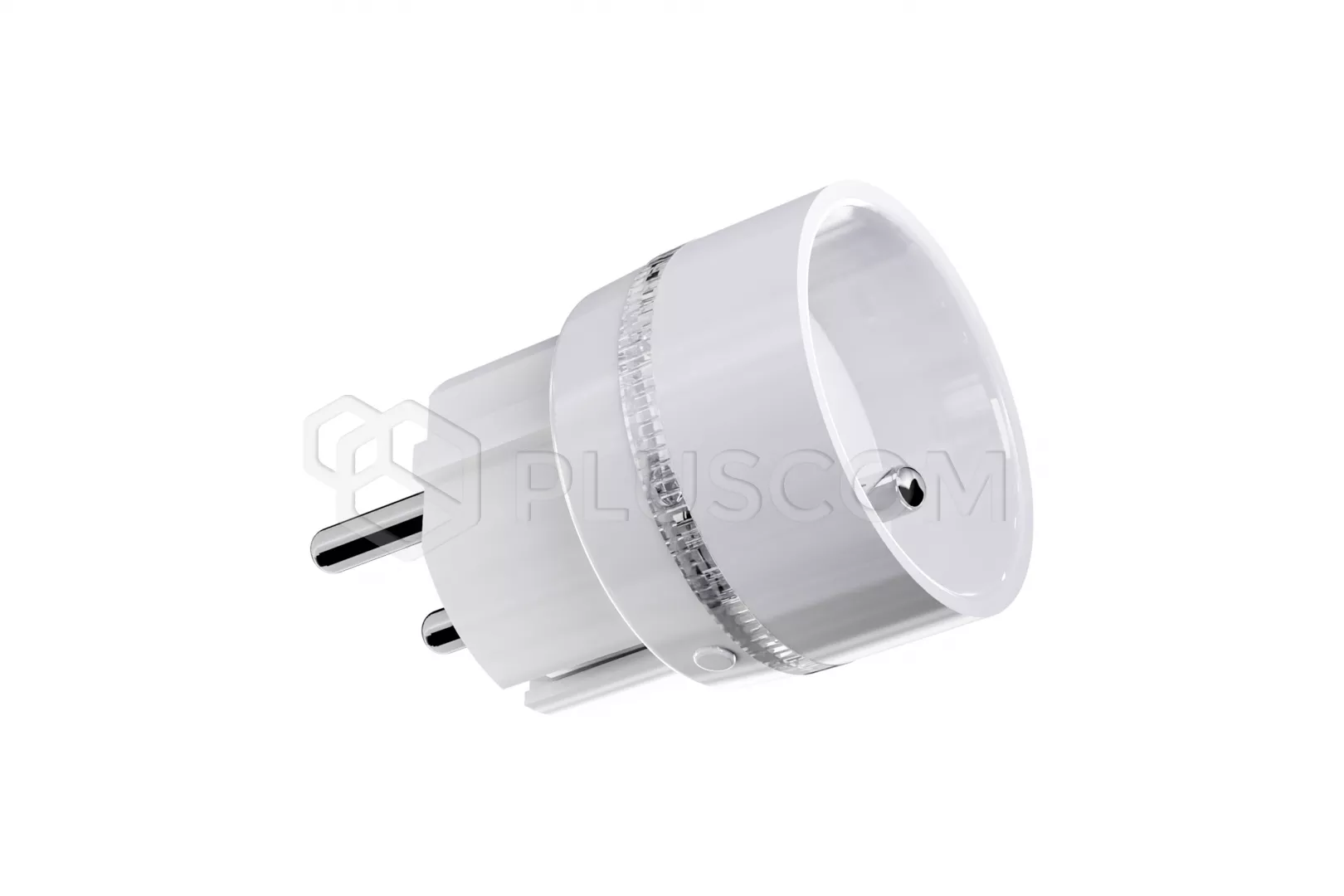

Satel ASW-200 E Inteligentna wtyczka - gniazdo typu E (EURO)
ASW-200 E to inteligentna wtyczka pracująca jako część dwukierunkowego systemu
bezprzewodowego ABAX 2 i pozwalająca na zdalne włączanie i wyłączanie
podłączonych do niej urządzeń.
Możliwości programowania inteligentnej wtyczki zależy od tego, z jaką
centralą alarmową współpracuje:
- Centrala alarmowa VERSA - praca według ustalonego przez
instalatora harmonogramu
- Centrala alarmowa INTEGRA - możliwość ustalenia
harmonogramu pracy przez użytkownika
- Centrala alarmowa INTEGRA Plus
-
- możliwość ustalenia harmonogramu pracy przez użytkownika
- możliwość sterowania pracą urządzeń grzewczych podłączonych do
ASW-200 E w zależności od odczytywanej przez centralę alarmową
temperatury

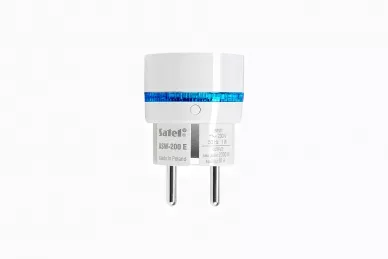

ASW-200 E wyposażona jest w obudowę z wysokiej jakości tworzywa sztucznego
ze specjalnej antypalnej mieszanki, która posiada LED Ring, pozwalający na
szybką diagnozę pracy podłączonych urządzeń.

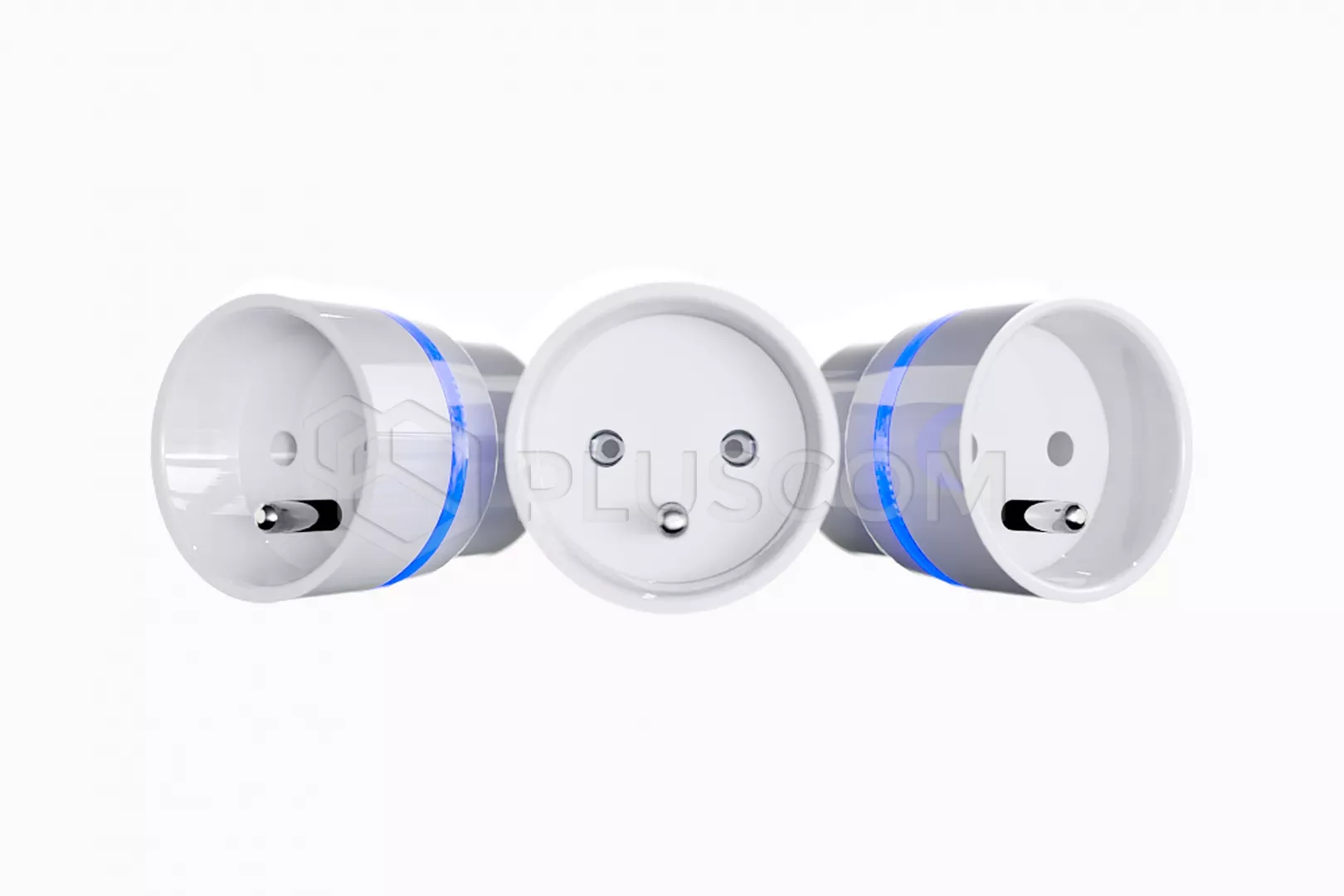

Wskaźnik LED może pracować w Trybie monitorowania lub Trybie punktu
świetlnego.
W trybie monitorowania, LED Ring mieni się na 32 odcienie w zależności od
pobieranego prądu przez podłączone urządzenie, dzięki czemu możemy szybko
określić poziom poboru mocy.
Tryb Punktu Świetlnego to dodatkowy tryb pracy w którym świeci tylko na jeden
wybrany kolor z siedmiu dostępnych. Do wyboru koloru służy przycisk umieszczony
na obudowie wtyczki. LED Ring możena też całkowicie wyłączyć.
CECHY:
- sterowanie urządzeniami elektrycznymi o mocy do 2300
W
- szyfrowana dwukierunkowa komunikacja radiowa w paśmie częstotliwości 868
MHz (standard AES)
- dywersyfikacja kanałów transmisji – 4 kanały umożliwiające automatyczny
wybór tego, który pozwoli na transmisję bez interferencji z innymi sygnałami
w paśmie częstotliwości 868 MHz
- zdalna aktualizacja oprogramowania wtyczki
- zdalne konfigurowanie
- programowe zabezpieczenie przed przeciążeniem i przegrzaniem
ASW-200 E można kontrolować poprzez aplikację mobilną, manipulator systemu
alarmowe lub pilot zdalnego sterowania. Urządzenie obsługiwane jest przez:
- ABAX 2:
-
- kontroler ACU–220/ACU–280
- retransmiter ARU–200
- ABAX:
-
- kontroler ACU–120/ACU–270
- retransmiter ARU–100
- centralę INTEGRA 128–WRL
Komunikacja radiowa
Wtyczka ASW-200 E łączy się z kontrolerem ABAX 2 / ABAX / centralą, w
regularnych odstępach czasu, aby poinformować o swoim stanie (komunikacja
okresowa). Dodatkowa komunikacja ma miejsce, gdy:
- naciśnięty został przycisk wtyczki
- do wtyczki przesyłane są polecenia sterujące
W przypadku systemu ABAX 2, do kontrolera wysłane są też informacje o
napięciu zasilania wtyczki i poborze prądu przez urządzenie podłączone do
wtyczki. Informacje te są prezentowane w programie ABAX Soft. Mogą też być
odczytane z kontrolera przy pomocy protokołu komunikacyjnego Modbus RTU.
Wtyczka jest wyposażona w programowe zabezpieczenia przed przeciążeniem
i przegrzaniem.
Przeciążenie
Jeżeli urządzenie podłączone do wtyczki pobiera prąd większy od prądu
znamionowego wtyczki (10 A), wtyczka automatycznie wyłączy urządzenie. Ponowne
sterowanie urządzeniem będzie możliwe dopiero po wyjęciu wtyczki z gniazda i
ponownym włożeniu do gniazda.
Przegrzanie
W przypadku, gdy temperatura we wtyczce przekroczy dopuszczalną wartość
maksymalną, wtyczka automatycznie wyłączy urządzenie. Po schłodzeniu wtyczki
urządzenie zostanie włączone automatycznie i możliwe będzie sterowanie
urządzeniem. Przegrzanie sygnalizowane jest przy pomocy wskaźnika LED.
