Satel AQUA Pet Cyfrowa czujka PIR odporna na zwierzęta do 15 kg

66.42 PLN
54.00 PLN netto

Producent: Satel
Kod produktu: #3975
  • Odporna na zwierzęta do 15 kg
  • Podwójny pyroelement
  • Cyfrowy algorytm detekcji

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-07-23 Poniedziałek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Właściwości

  1. Podwójny pyroelement.
  2. Cyfrowy algorytm detekcji ruchu.
  3. Odporność na ruch zwierząt o wadze do 15 kilogramów.
  4. Cyfrowa kompensacja temperatury.
  5. Sygnalizacja niskiego napięcia zasilania (spadek napięcia poniżej 9 V ±5%).

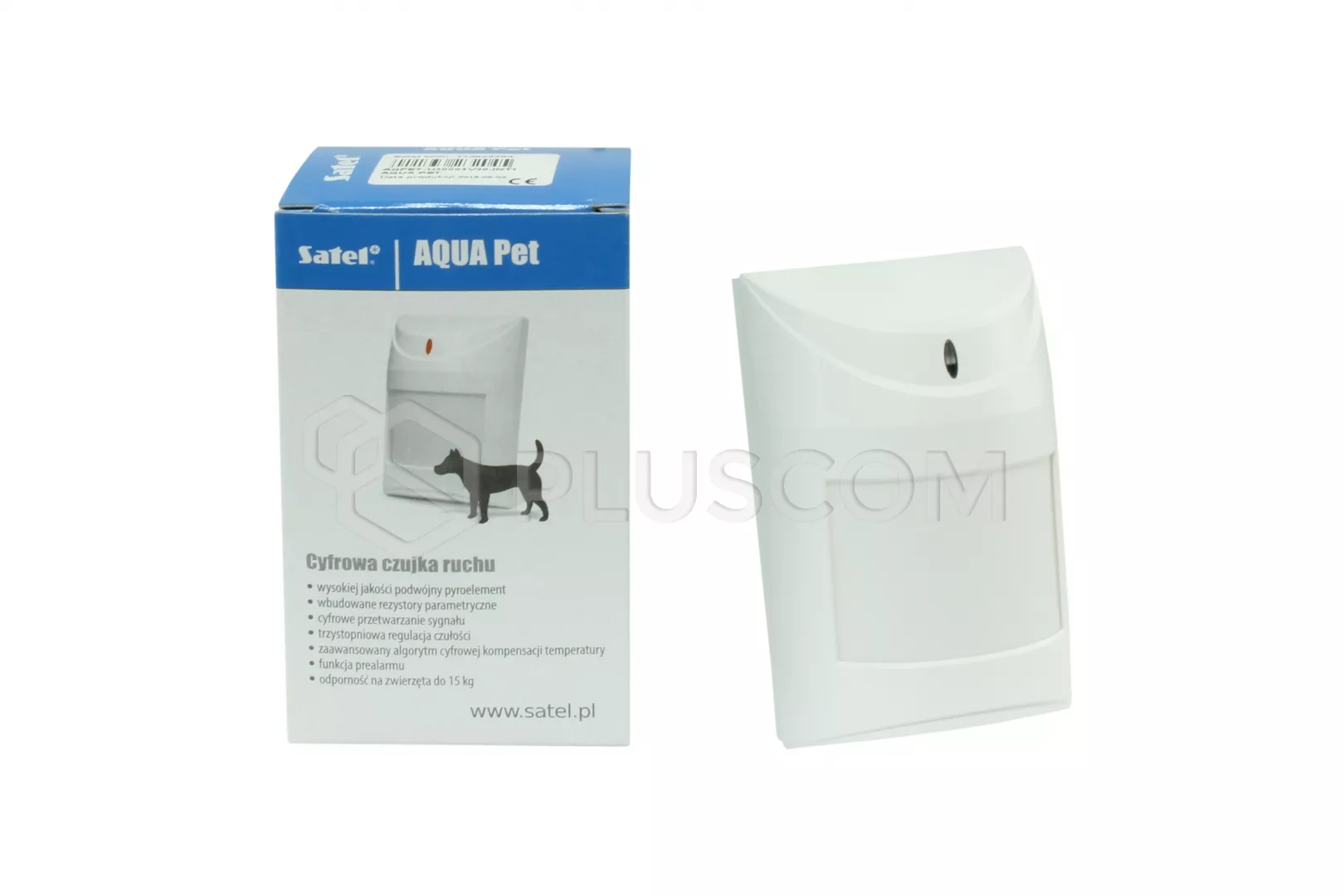

Składniki zestawu

SATEL AQUA Pet składniki zestawu

SATEL AQUA Pet składniki zestawu

  • Czujka
  • Kołki rozporowe
  • Instrukcja

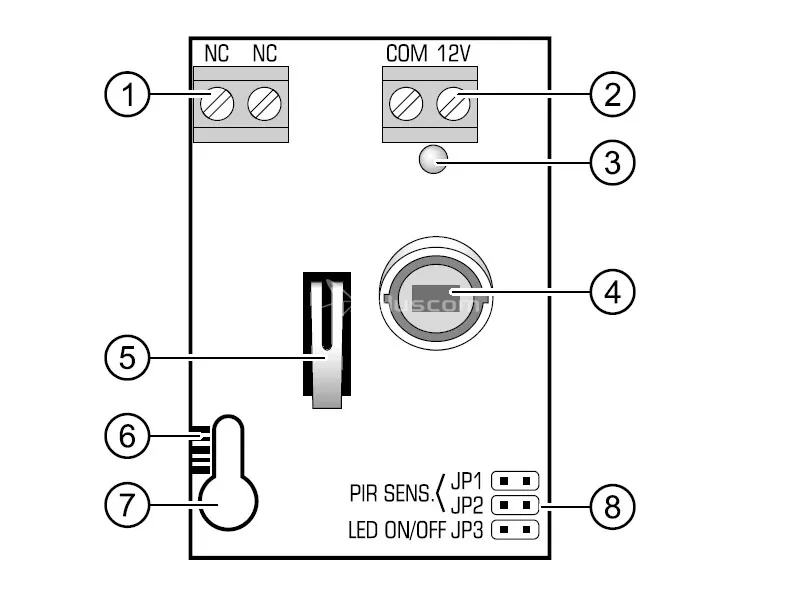

Schemat płytyki czujki podczerwieni SATEL AQUA Pet

Schemat płytyki czujki podczerwieni SATEL AQUA Pet

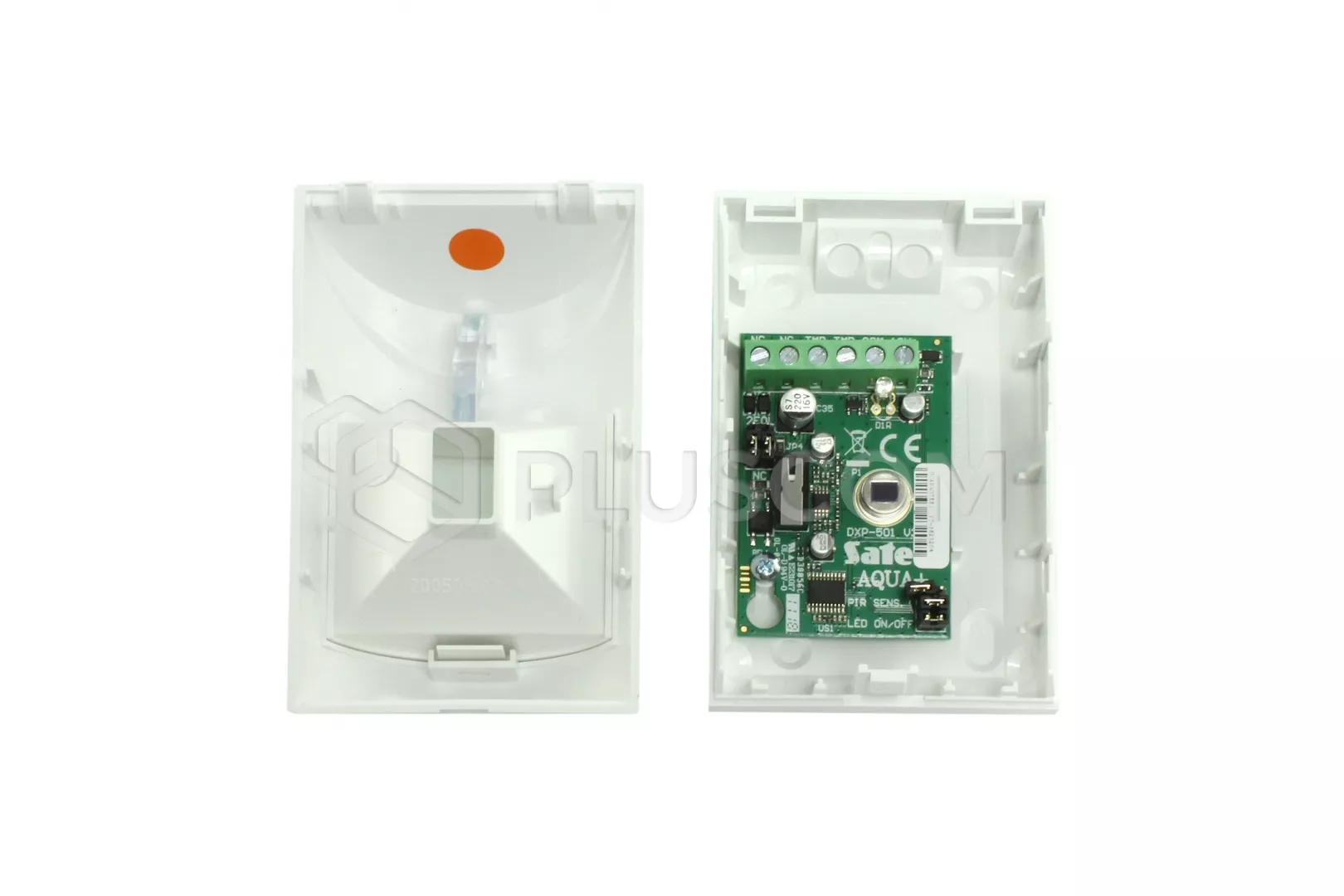

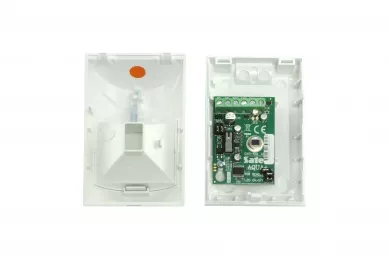

SATEL AQUA Pet widok wnętrza

SATEL AQUA Pet widok wnętrza

Opis do rysunku:

  1. zaciski:
    • NC – przekaźnik (NC)
    • TMP – styk sabotażowy
    • COM – masa
    • 12V – wejście zasilania
  2. czerwona dioda LED sygnalizująca:
    • alarm – świeci przez 2 sekundy;
    • rozruch – szybko miga;
    • niskie napięcie zasilania – świeci.
  3. pyroelement.
  4. styk sabotażowy.
  5. podziałka do pozycjonowania pyroelementu względem soczewki
  6. otwór na wkręt mocujący.
  7. kołki do konfiguracji czujki:
    • PIR SENS. – określanie czułości czujki (rys. 2);
    • LED ON/OFF – włączenie/wyłączenie sygnalizacji przy pomocy diody LED. Sygnalizacja jest włączona, gdy kołki są zwarte.

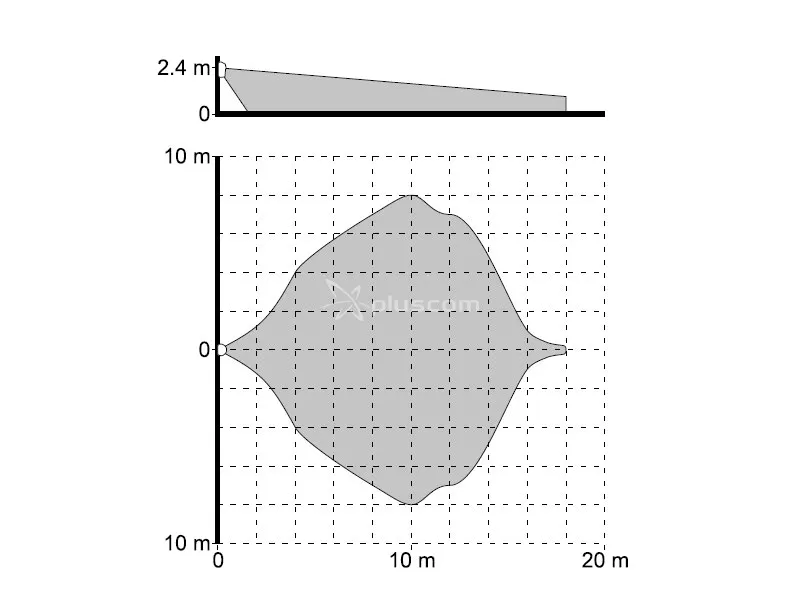

Obszar detekcji czujki.

Obszar detekcji czujki podczerwieni SATEL AQUA Pet

Obszar detekcji czujki podczerwieni SATEL AQUA Pet

Montaż

  1. Otworzyć obudowę
  2. Wyjąć płytkę z elektroniką.
  3. Wykonać otwory pod wkręty i kabel w podstawie obudowy.
  4. Przeprowadzić kabel przez wykonany otwór.
  5. Przymocować podstawę obudowy do ściany.
  6. Zamocować płytkę elektroniki, uwzględniając przy tym wysokość, na której czujka została zamontowana.
  7. Podłączyć przewody do odpowiednich zacisków.
  8. Przy pomocy zworek ustawić parametry pracy czujki.
  9. Zamknąć obudowę czujki.

Uruchomienie

  1. Włączyć zasilanie czujki. Dioda LED zacznie migać (jeśli kołki LED ON/OFF są zwarte).
  2. Kiedy czujka będzie gotowa do pracy (dioda LED przestanie migać), przeprowadzić test zasięgu czujki, czyli sprawdzić, czy poruszanie się w nadzorowanym obszarze spowoduje uruchomienie przekaźnika alarmowego oraz zaświecenie diody.
  3. W razie potrzeby zmienić czułość czujki (kołki PIR SENS.).

Specyfikacja techniczna
Warunki pracy: -30 ... +55°C
Zalecana wysokość montażu: 2,40m
Spełnia normy:
EN 50130-5
EN 50131-1
EN 50131-2-2
EN 50130-4
Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40mA, 16V DC
