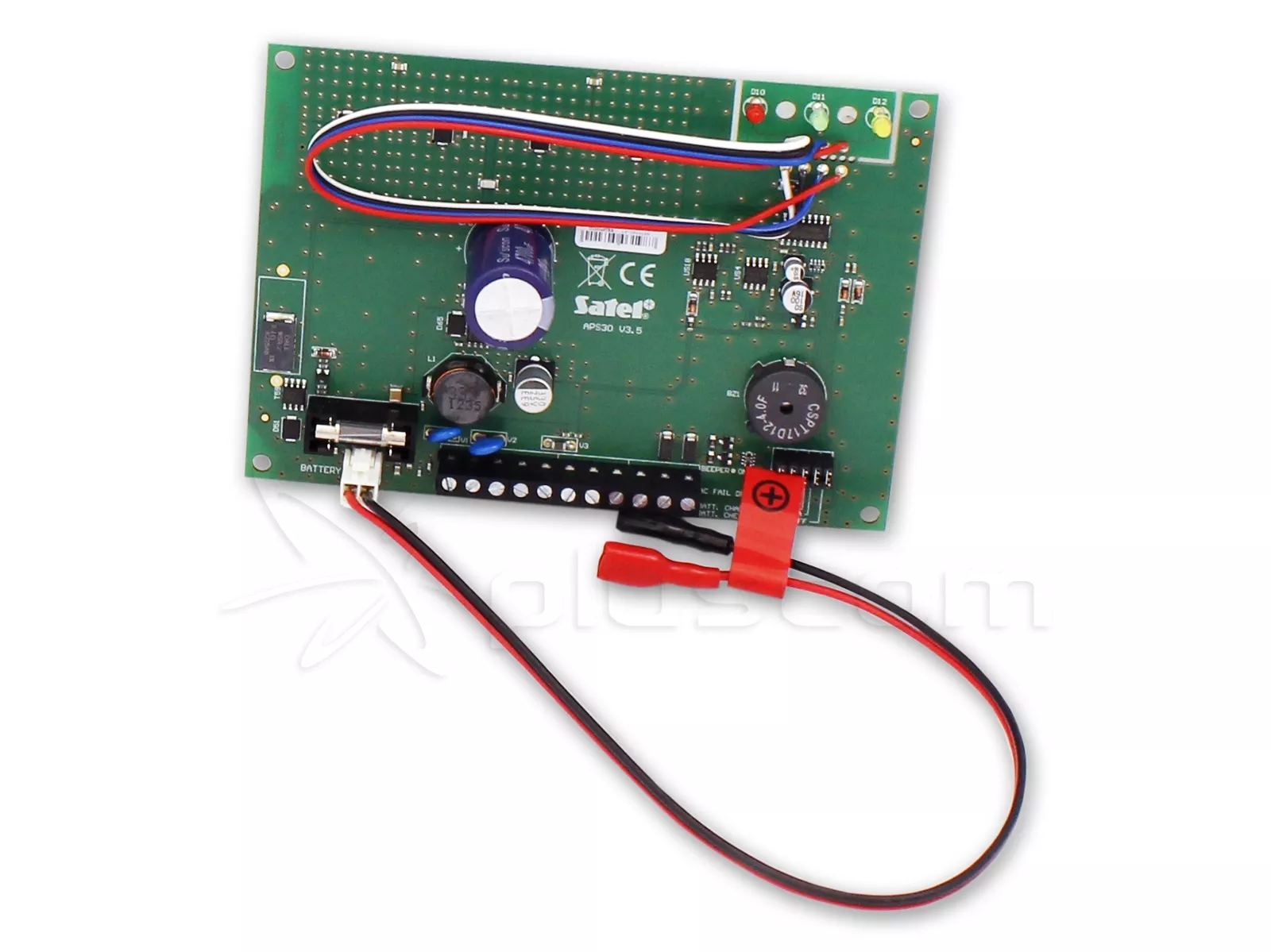

Zasilacz buforowy APS-30 BO został zaprojektowany z myślą o systemach
alarmowych,domofonowych i wizyjnych. Automatyczna regulacja napięcia,
mikroprocesorowa kontrolastanu naładowania i automatyczne odłączenie
akumulatora w przypadku jego nadmiernegorozładowania, pozwalają dłużej
użytkować akumulator bez ryzyka jego zniszczenia.
Ponadtoobwód akumulatora posiada bezpiecznik topikowy T3,15 A.
Zasilacz posiada zabezpieczeniaprzeciwzwarciowe i przeciążeniowe. Został
wyposażony w optyczną sygnalizację stanuzasilania sieciowego i
akumulatora oraz procesu ładowania akumulatora.
Wykryte awariemogą być dodatkowo sygnalizowane akustycznie. Przekazanie
informacji o awariach dosystemu alarmowego umożliwiają dwa dodatkowe wyjścia
typu OC.
Dzięki zastosowaniuukładu zasilacza impulsowego o dużej sprawności
energetycznej, zminimalizowano stratycieplne zwiększając niezawodność. Do
współpracy z zasilaczem zalecany jest akumulatoro napięciu 12 V i pojemności 17
Ah.

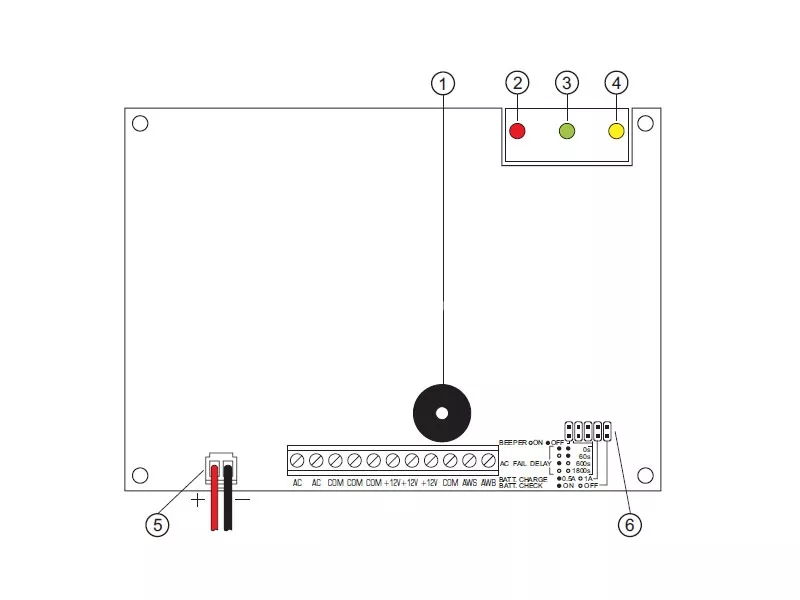

Schemat płytki zasilacza SATEL APS-30 BO
Opis do rysunku
- brzęczyk. Sygnalizuje awarie.
- dioda LED SIEĆ (czerwona). Sygnalizuje obecność napięcia zmiennego na
zaciskach AC.
- dioda LED AKUMULATOR (zielona). Sygnalizuje obecność akumulatora.
- dioda LED ŁADOWANIE (żółta). Świeci podczas ładowania akumulatora oraz
testu stanu naładowania akumulatora.
- przewody do podłączenia akumulatora (czerwony +; czarny -).
- kołki do ustawiania parametrów pracy zasilacza.
Instalacja
Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia
zasilacza. W czasienormalnej eksploatacji suma prądów pobieranych przez
odbiorniki oraz prądu ładowaniaakumulatora nie może przekroczyć wydajności
zasilacza (3 A).
Zasilacz powinien pracować z podłączeniem do zasilania sieciowego na stałe.
W związkuz tym, przed przystąpieniem do wykonania okablowania, należy zapoznać
się z instalacjąelektryczną obiektu. Do zasilania urządzenia należy wybrać
obwód, w którym cały czasobecne będzie napięcie. Powinien on być zabezpieczony
właściwym bezpiecznikiem.
