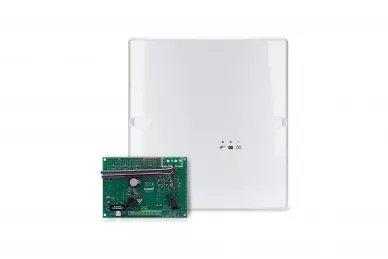

Satel APS-30 S 12V 3A zasilacz buforowy z obudową
Impulsowy zasilacz buforowy w obudowie OPU-4P ze stabilizacją napięcia
wyjściowego jest zaprojektowany z mysla o urządzeniach wymagających napięcia
znamionowego 12 V DC.
W skład zestawu wchodzą:
- zasilacz
- transformator
- obudowa OPU-4P
- dodatkowe akcesoria: styki sabotażowe, podkładki dystansowe, przewody do
podłączenia transformatora, kołki montażowe oraz wkręty
Zasilacz posiada zabezpieczenia przeciwzwarciowe i przeciążeniowe. Został
wyposażony w
optyczną sygnalizację stanu zasilania sieciowego i
akumulatora oraz procesu ładowania akumulatora.
Wykryte awarie mogą być dodatkowo sygnalizowane akustycznie. Przekazanie
informacji o awariach do systemu alarmowego umożliwiają dwa dodatkowe wyjścia
typu OC.
Najważniejsze cechy
- stabilizacja napięcia wyjściowego
- układ kontroli stanu akumulatora i odłączania rozładowanego
akumulatora
- możliwość pracy bez podłączonego akumulatora
- sygnalizacja dźwiękowa awarii
- elektroniczne zabezpieczenie przeciwzwarciowe układu zasilania AC
- bezpiecznik przeciwzwarciowy układu ładowania akumulatora (T 3,15 A)
- elektroniczne zabezpieczenie przeciwzwarciowe oraz przeciążeniowe wyjścia
zasilającego
- ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża
Zasilacz powinien pracować z podłączeniem do zasilania sieciowego na
stałe. W związkuz tym, przed przystąpieniem do wykonania okablowania, należy
zapoznać się z instalacją elektryczną obiektu. Do zasilania urządzenia należy
wybrać obwód, w którym cały czas obecne będzie napięcie. Powinien on być
zabezpieczony właściwym bezpiecznikiem.
Obudowa umożliwia montaż akumulatora o pojemności do 7 Ah.
Co 4 minuty, zasilacz wykonuje testy naładowania akumulatora, co sygnalizuje
świeceniem żółtej diody LED. Jeżeli napięcie akumulatora spadnie poniżej 11 V,
zasilacz zgłosi awarię na wyjściu AWB, a zielona dioda LED zacznie migać
(opcjonalnie awaria może być sygnalizowana dźwiękiem). Po spadku napięcia do
ok. 9,5 V, akumulator zostanie odłączony.
Dane techniczne
- znamionowe napięcie wyjściowe (wg IEC 38): 12 V DC
- napięcie zasilania transformatora: 230 V AC
- napięcie zasilania płytki elektroniki (z transformatora): 17...24 V
AC
- prąd wyjściowy:
-
- praca z akumulatorem: 2,5 A / 2 A
- praca bez akumulatora: 3 A
- prąd ładowania akumulatora: 0,5 / 1 A (przełączany)
- 3 diody LED sygnalizujące: status zasilania AC, status akumulatora,
ładowanie akumulatora
- 2 wyjścia typu OC informujące o awariach:
-
- brak zasilania AC
- rozładowany akumulator
- pobór prądu przez układy zasilacza: 80 mA
- wyjścia typ OC (AWS, AWB): 50 mA / 12 V DC
- klasa środowiskowa: I
- zakres temperatur pracy: +5...+40 °C
- wymiary płyty elektroniki: 140 x 99 mm
- wymiary obudowy: 266 x 286 x 100 mm
- waga (bez akumulatora): 2.45kg
