Zasilacz buforowy APS-30 został zaprojektowany z myślą o systemach
alarmowych,domofonowych i wizyjnych. Automatyczna regulacja napięcia,
mikroprocesorowa kontrolastanu naładowania i automatyczne odłączenie
akumulatora w przypadku jego nadmiernegorozładowania, pozwalają dłużej
użytkować akumulator bez ryzyka jego zniszczenia.
Ponadto obwód akumulatora posiada bezpiecznik topikowy T3,15 A.
Zasilacz posiada zabezpieczenia przeciwzwarciowe i przeciążeniowe. Został
wyposażony w optyczną sygnalizację stanuzasilania sieciowego i
akumulatora oraz procesu ładowania akumulatora.
Wykryte awarie mogą być dodatkowo sygnalizowane akustycznie. Przekazanie
informacji o awariach do systemu alarmowego umożliwiają dwa dodatkowe wyjścia
typu OC.
Dzięki zastosowaniu układu zasilacza impulsowego o dużej sprawności
energetycznej, zminimalizowano straty cieplne zwiększając niezawodność. Do
współpracy z zasilaczem zalecany jest akumulatoro napięciu 12 V i pojemności 17
Ah.

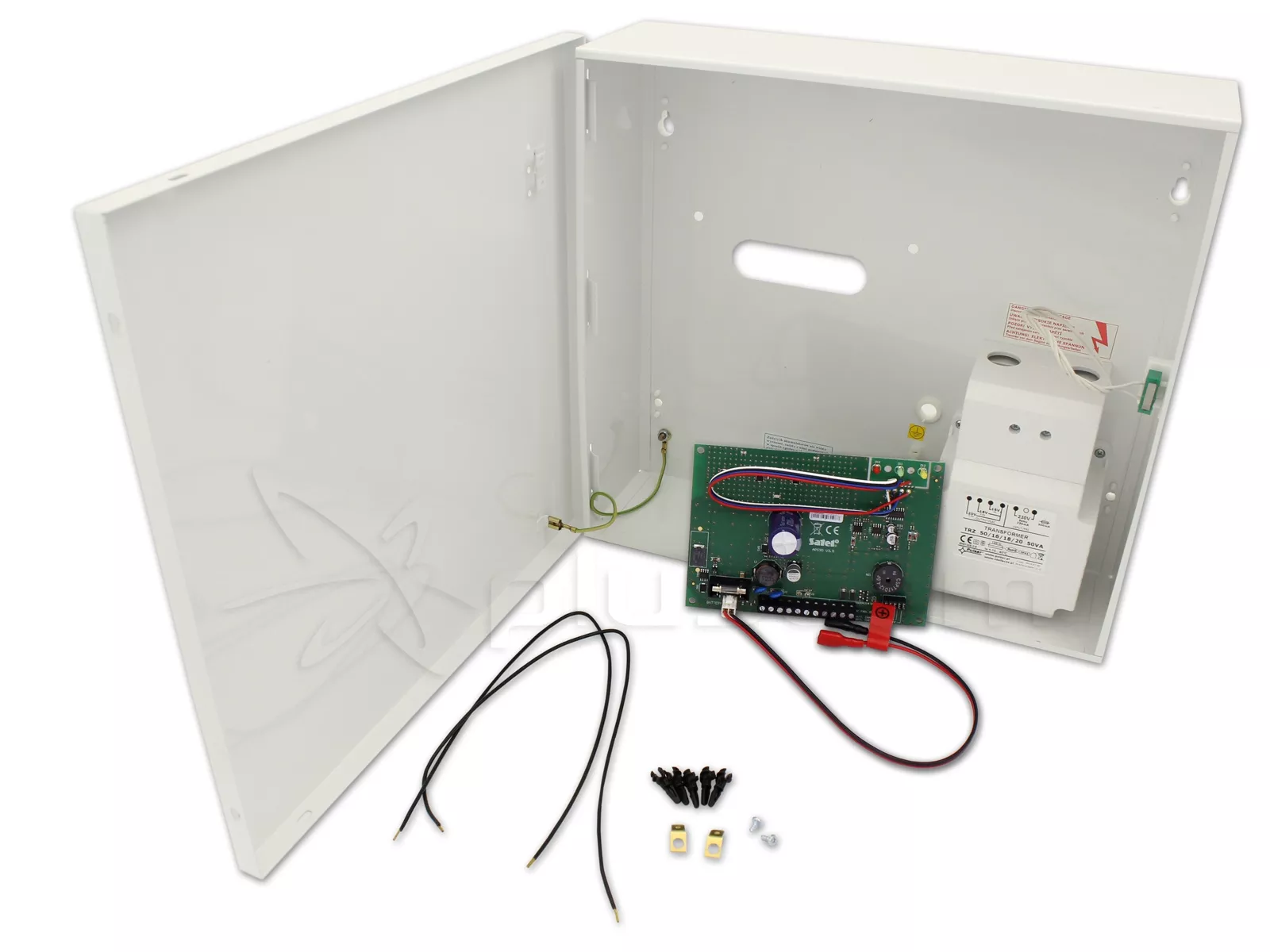

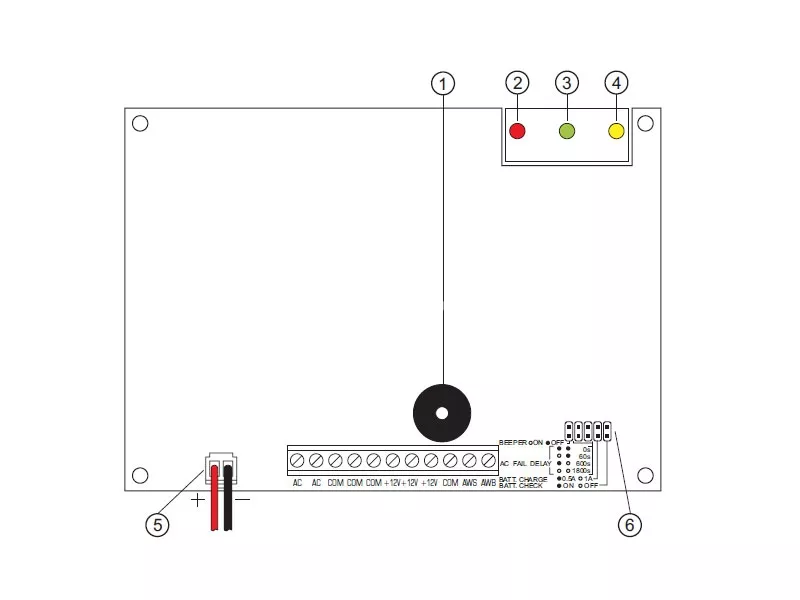

Schemat płytki zasilacza SATEL APS-30
Opis do rysunku
- brzęczyk. Sygnalizuje awarie.
- dioda LED SIEĆ (czerwona). Sygnalizuje obecność napięcia zmiennego na
zaciskach AC.
- dioda LED AKUMULATOR (zielona). Sygnalizuje obecność akumulatora.
- dioda LED ŁADOWANIE (żółta). Świeci podczas ładowania akumulatora oraz
testu stanu naładowania akumulatora.
- przewody do podłączenia akumulatora (czerwony +; czarny -).
- kołki do ustawiania parametrów pracy zasilacza.
Instalacja
Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia
zasilacza. W czasienormalnej eksploatacji suma prądów pobieranych przez
odbiorniki oraz prądu ładowania akumulatora nie może przekroczyć wydajności
zasilacza (3 A).
Zasilacz powinien pracować z podłączeniem do zasilania sieciowego na stałe.
W związkuz tym, przed przystąpieniem do wykonania okablowania, należy zapoznać
się z instalacją elektryczną obiektu. Do zasilania urządzenia należy wybrać
obwód, w którym cały czas obecne będzie napięcie. Powinien on być zabezpieczony
właściwym bezpiecznikiem.
