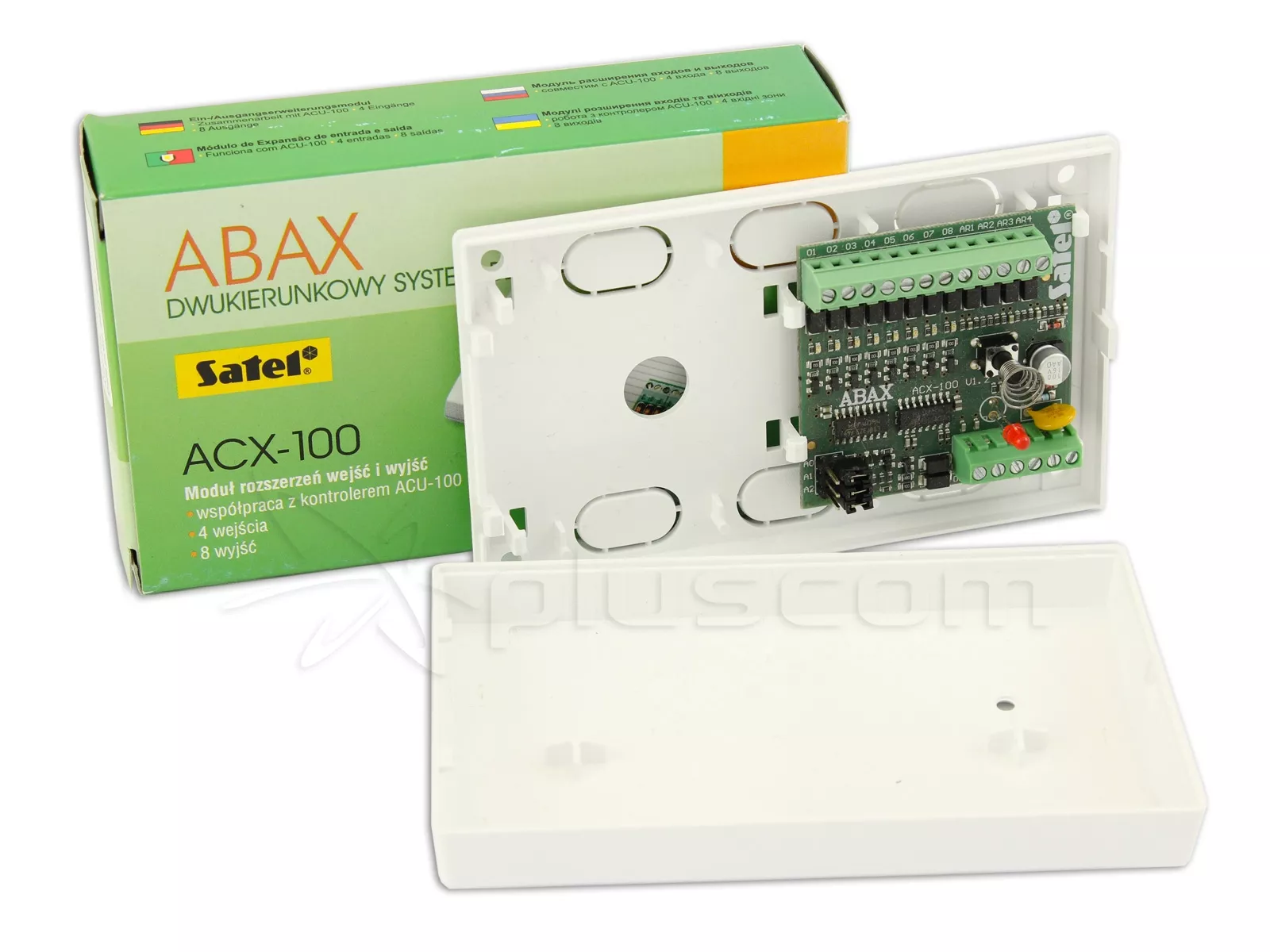

Satel ACX-100 Moduł rozbudowy interfejsu kontrolera systemu ABAX

126.69 PLN
103.00 PLN netto

Producent: Satel
Kod produktu: #3949
  • Rozbudowa modułu ACU-100 o dodatkowe:
    • 4 wejścia
    • 8 wyść typu OC

 Dostawa:
Dostępny, wyślemy dzisiaj!
Planowane dostarczenie: 2018-11-14 Środa
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Moduł rozszerzeń wejść i wyjść ACX-100 współpracuje z kontrolerem systemu bezprzewodowego ACU-100. Umożliwia rozbudowę systemu o dodatkowe 8 wyjść i 4 wejścia sterujące. Maksymalnie do kontrolera ACU-100 można podłączyć 5 modułów ACX-100. Zarówno wyjścia, jak i wejścia sterujące, mają te same właściwości jak w kontrolerze ACU-100.

Montaż

Moduł ACX-100 powinien być instalowany w pomieszczeniach zamkniętych o normalnej wilgotności powietrza. Zaleca się, aby wszystkie połączenia wykonywać przy odłączonym zasilaniu.

Ze względu na konieczność łączenia wyjść i wejść modułu z centralą alarmową, wskazane jest, aby miejsce montażu modułu znajdowało się w pobliżu centrali. Pozwoli to zminimalizować długość przewodów łączących moduł z centralą.

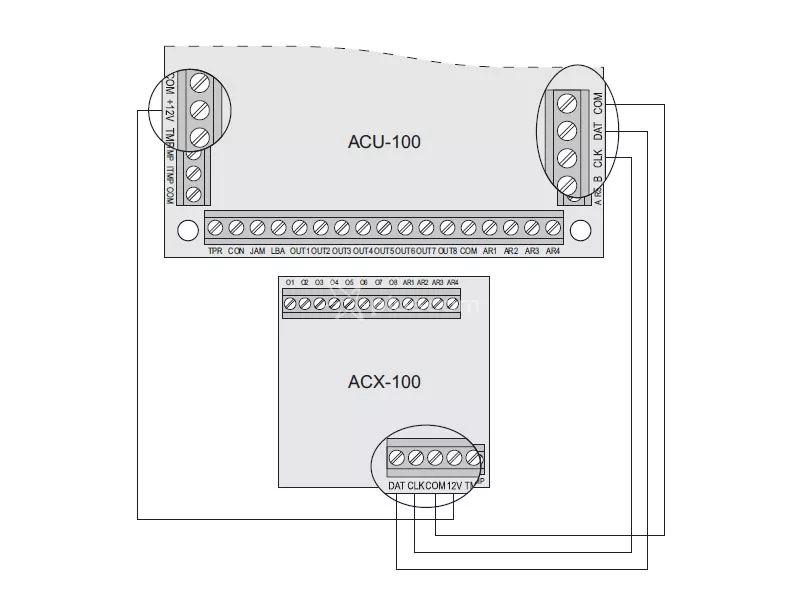

Przykład podłączenia modułu ACX-100 do kontrolera ACU-100

Przykład podłączenia modułu ACX-100 do kontrolera ACU-100


Specyfikacja techniczna
Warunki pracy: -10 ... +55°C
Pobór prądu w stanie gotowości: 70mA
Ilość wejść: 4
Ilość wyjść typu OC: 8
Obciążalność prądowa wyjść: 50mA
