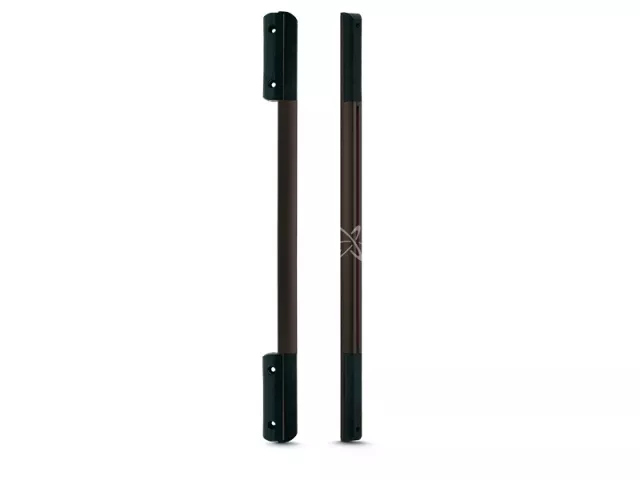

Satel ACTIVA-5 BR Aktywna bariera podczerwieni z 5 wiązkami (brązowa)

781.05 PLN
635.00 PLN netto

Producent: Satel
Kod produktu: #3939
  • Kodowana i synchronizowana transmisja uniemożliwiająca podmianę nadajnika
  • Zasięg do 20m (do 10m na zewnątrz)
  • Możliwość konfiguracji przez port RS232
  • Długość 130cm

 Dostawa:
Wyślemy w wtorek
Planowane dostarczenie: 2018-07-25 Środa
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

ACTIVA-5 (5 wiązek, długość listew: 130 cm)

ACTIVA to seria urzadzen fotoelektrycznych, które pełnia role aktywnych barier podczerwieni.

W skład każdego urzadzenia wchodzi nadajnik i odbiornik.

Właściwości urządzenia

  • Kodowanie wiązek podczerwieni, co uniemożliwia podmianę nadajników (oświetlanie odbiornika z innego źródła podczerwieni zostanie zinterpretowane jako naruszenie wiązki).
  • Możliwość konfiguracji czułości wiązek.
  • Możliwość automatycznej blokady wiązki po zaprogramowanej ilości jej naruszeń.
  • Możliwość trwałego wyłączenia wiązek.
  • Możliwość konfiguracji ilości wiązek, których naruszenie wywoła alarm.
  • Pamięć blokad.
  • Możliwość zmiany mocy sygnału (zasięgu bariery).
  • Możliwość programowania urządzenia przy użyciu programu ACTIVA.
  • Styk sabotażowy wykrywający próbę otwarcia obudowybądź oderwania listwy ze ściany.
  • Estetyczne i trwałe (odporne na wpływ warunków atmosferycznych i mechaniczne uszkodzenia) obudowy, wykonane z aluminium i poliamidu.
  • Nadajnik

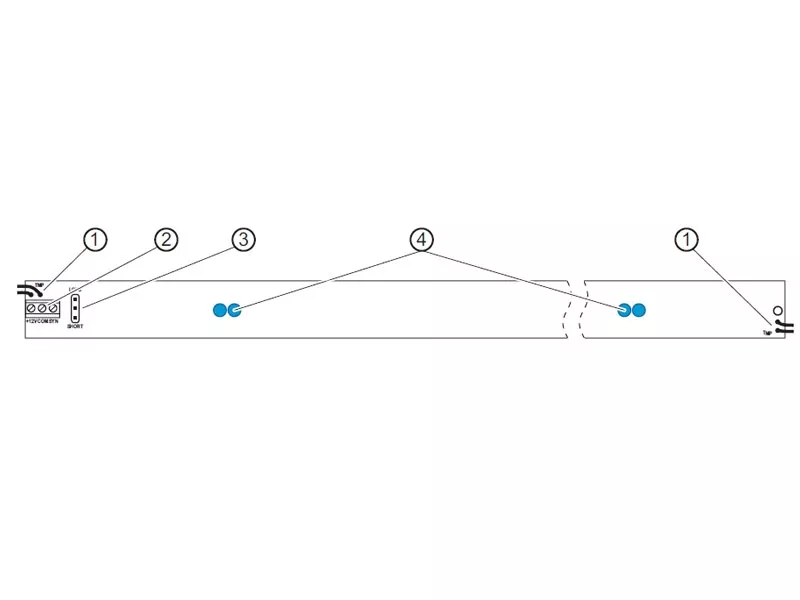

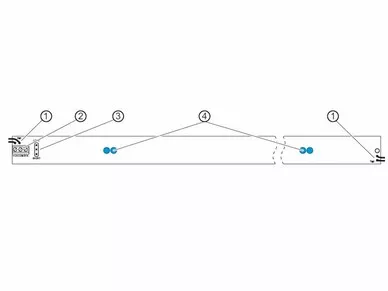

    Uproszczony widok płytki nadajnika bariery SATEL ACTIVA-5 BR

    Uproszczony widok płytki nadajnika bariery SATEL ACTIVA-5 BR

    1. przewody styków sabotażowych;
    2. zaciski:
      • +12V - wejście zasilania,
      • COM - masa,
      • SYN - zacisk synchronizacyjny – należy go połączyć z analogicznym zaciskiem odbiornika,
    3. kołki do ustawienia mocy wiązek. W zależności od odległości między nadajnikiem i odbiornikiem należy ustawić odpowiednią moc wiązek podczerwieni poprzez założenie zworki na kołki Short – Long na płytce elektroniki nadajnika: Short – do 10 metrów, Long – do20 metrów.
    4. diody LED emitujące promieniowanie podczerwone.

    Odbiornik

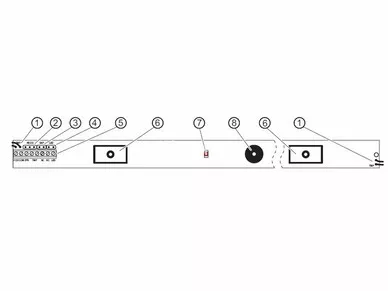

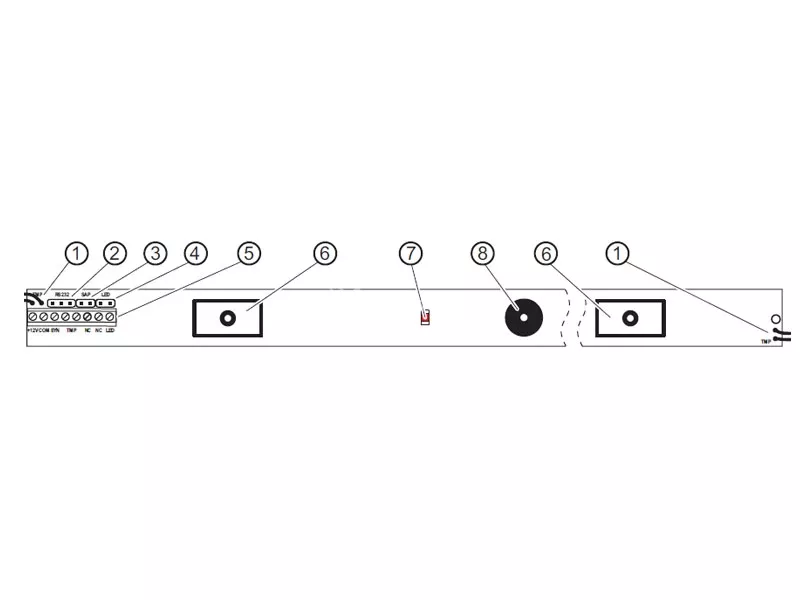

    Uproszczony widok płytki odbiornika bariery SATEL ACTIVA-5 BR

    Uproszczony widok płytki odbiornika bariery SATEL ACTIVA-5 BR

    1. przewody styków sabotażowych;
    2. gniazdo portu RS-232 – służące do podłączenia bariery do komputera;
    3. SAP – kołki synchronizacji nadajnika z odbiornikiem;
    4. LED – kołki sygnalizacji naruszenia. Jeśli na kołki zostanie założona zworka urządzenie będzie sygnalizowało naruszenie wiązki zaświeceniem diody.
    5. zaciski:
      • +12V – wejście zasilania,
      • COM – masa,
      • SYN – zacisk synchronizacyjny – należy go połączyć z analogicznym zaciskiem nadajnika,
      • TMP – styk sabotażowy,
      • NC – przekaźnik (NC),
      • LED – wejście umożliwia zdalne włączanie/wyłączanie diodyLED, jeżeli zdjęta jest zworka z kołków LED. Dioda LED będzie sygnalizować naruszenia wiązek, gdy wejście LED zostanie zwarte do masy. Ponadto każdorazowa zmianastanu tego wejścia kasuje pamięć naruszeń wiązek. Do sterowania wejściem można wykorzystać wyjście centrali alarmowej typu OC zaprogramowane np. jako WSKAŹNIK TRYBU SERWISOWEGOlub PRZEŁĄCZNIK MONOSTABILNY.
    6. odbiorniki podczerwieni;
    7. dioda LED sygnalizująca stan urządzenia (wykorzystywana podczas synchronizacji nadajnika z odbiornikiem oraz do wskazywania naruszenia wiązek);
    8. brzęczyk służący do komunikacji o naruszeniu wiązek (przez pierwsze 30 minut od włączenia zasilania urządzenia. Naruszeniu każdej wiązki odpowiada jeden sygnał brzęczyka - przykładowo: jednoczesne naruszenie 3 wiązek spowoduje wygenerowanie sekwencji 3 krótkich dźwięków; 4 wiązek – 4 dźwięków itd.).

    Montaż

    Podczas montażu należy zwrócić szczególną uwagę na to, czy promienie słoneczne nie padają wprost na odbiornik, gdyż może to zakłócać pracę urządzenia i wywoływać fałszywe alarmy.

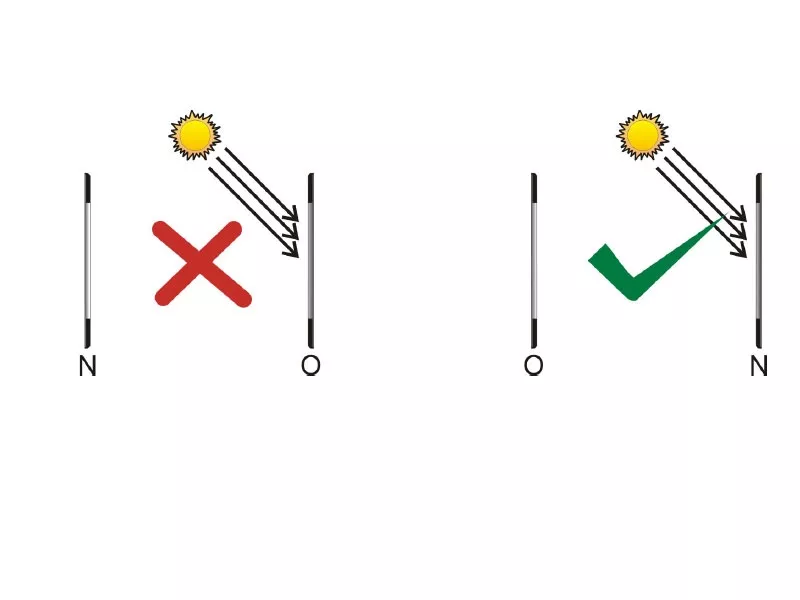

    Optymalne ustawienie bariery SATEL ACTIVA-5 BR wzgledem Słonca

    Optymalne ustawienie bariery SATEL ACTIVA-5 BR wzgledem Słonca

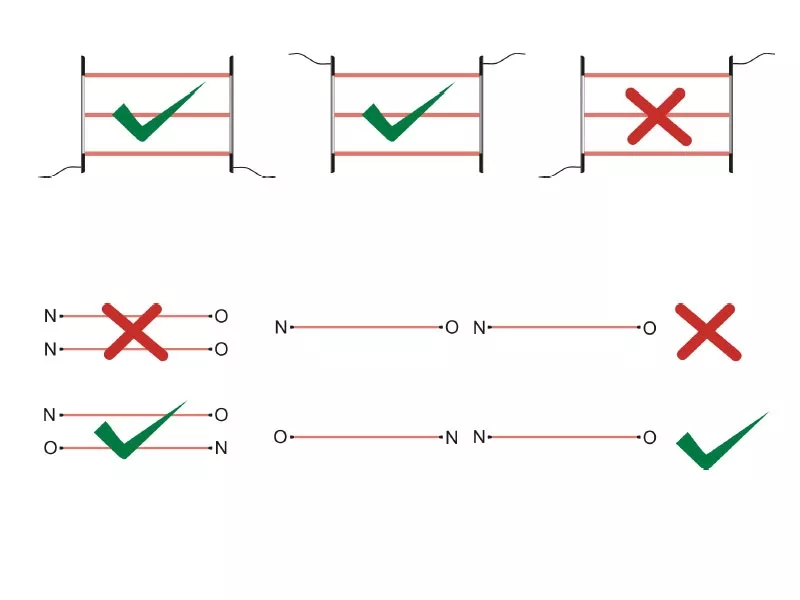

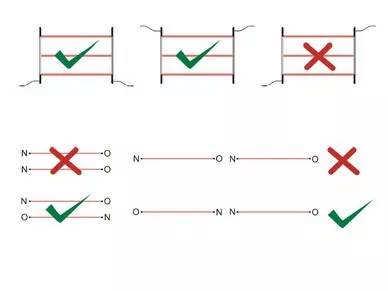

    Bariery mogą być montowane przewodami zasilającymi skierowanymi zarówno ku górze jak i ku dołowi. Niedozwolony jest natomiast montaż, w którym przewody nadajnika i odbiornika skierowane są w przeciwnym kierunku (przewody nadajnika ku górze, odbiornika ku dołowi lub odwrotnie.

    Montaż okablowania barier SATEL ACTIVA-5 BR

    Montaż okablowania barier SATEL ACTIVA-5 BR

    Konfiguracja

    Uruchomienie i podstawowa konfiguracje barier ACTIVA można przeprowadzić recznie poprzez założenie zworek na kołki bezpośrednio na płytce elektroniki urzadzenia. Pełna konfiguracja i diagnostyka urzadzeń możliwa jest tylko z komputera z zainstalowanym programem ACTIVA.


Specyfikacja techniczna
Zasięg: 20m
Warunki pracy: -25 ... +55°C
Odległość pomiędzy wiązkami: 250mm
