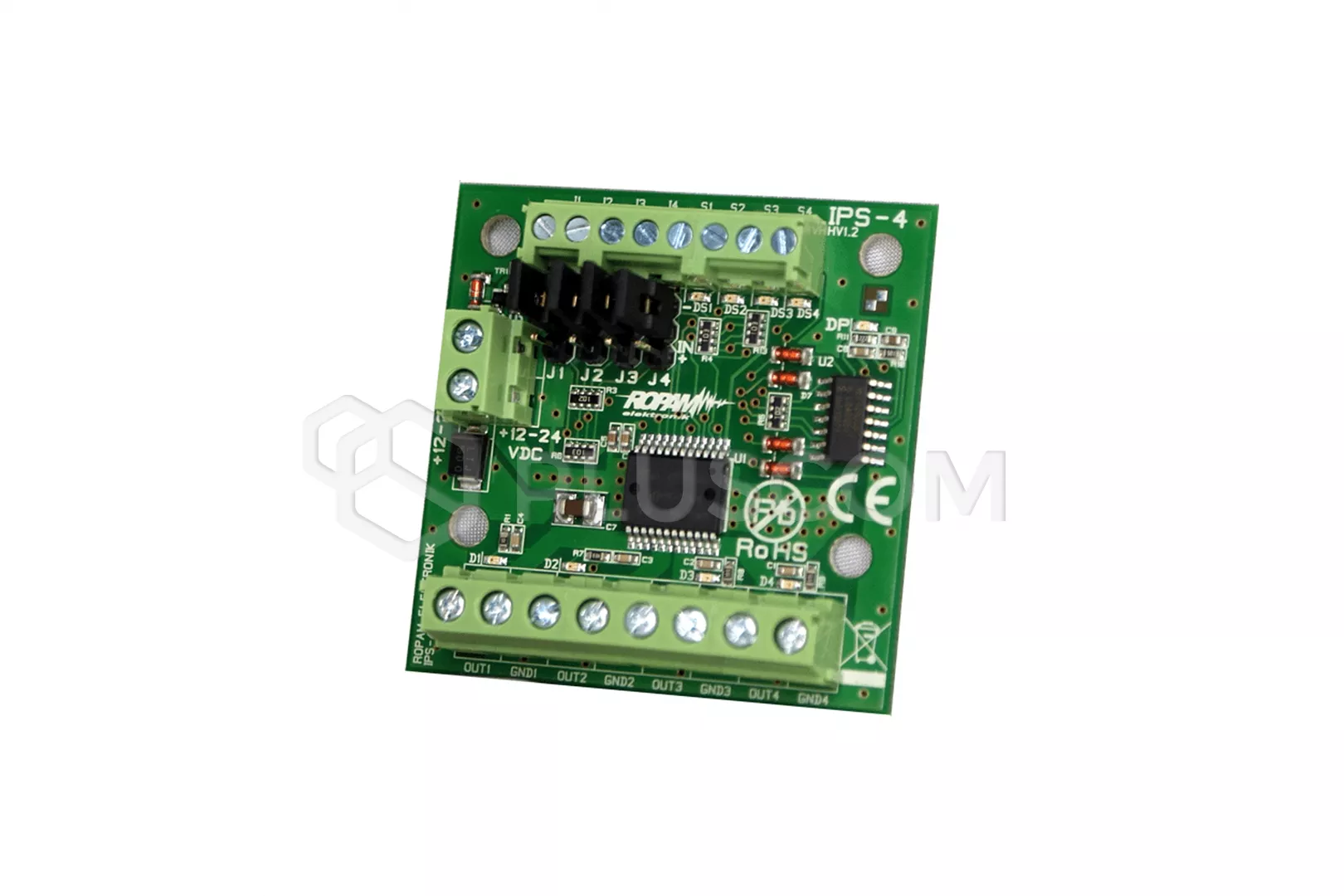

Ropam IPS-4 Inteligentny przekaźnik zasilania

Ropam IPS-4 Inteligentny przekaźnik zasilania

IPS-4 to 4-kanałowy przekaźnik zasilania z wbudowanymi niezależnymi „elektronicznymi bezpiecznikami” z automatycznym powrotem po zwarciu lub przeciążeniu. Dzięki uniwersalnej konstrukcji moduł możemy wykorzystać do sterowania i zasilania systemów alarmowych i kontroli dostepu, oświetlenia LED, dystrybucji zasilania czy separacji zwarć. Przetwornik dedykowany jest do niskonapięciowych aplikacji napięcia DC.
Przy współpracy z zasilaczami buforowymi (12V/DC) wbudowane zabezpieczenie podnapięciowe automatycznie wyłącza wyjścia przy spadku napięcia zasilania. Zapewnia to ochronę akumulatora 12V przed nadmiernym rozładowaniem i uszkodzeniem.

NAJWAŻNIEJSZE CECHY:

• cztery niezależnie sterowane i zabezpieczone kanały dedykowane do zasilania urządzeń (wspólne GND)
• cztery wejścia do wyzwalające (I1-I4) poprzez GND lub +U
• cztery wyjścia statusu (S1-S4) wyjść zasilających OUT1-OUT4 do zdalnej kontroli stanu modułu
• napięcie zasilania 10V-30V DC (z ochroną podnapięciową)
• prąd nominalny 0,7A, każdego kanału (4x0,7A) z możliwością sumowania kanałów np. 2x 1,4A, 1x0,7A+1x2,1A
• zabezpieczenia:
• • przeciwzwarciowe
  • przeciążeniowe (ograniczenie prądu)
  • podnapięciowe
  • temperaturowe
• dedykowany do zasilania udbiorników rezystancyjnych i/lub indukcyjnych
• sygnalizacja optyczna: zasilanie DC, wyjścia OUT1-OUT4, wyjść statusu S1-S4
• minimalna rezystancja 'klucza', z którego wynikają spadki napięcia wejście/wyjście: 10 razy mniejsza od PTC i 5 razy mniejsze od bezpiecznika topikowego (@ 1A)
• małe wymiary
• łatwy montaż za pomocą samoprzylepnych tulejek dystansowych

DANE TECHNICZNE:

• napięcie zasilania: Uin=10,5~30VDC min/max
• napięcie wyjściowe OUTn: Uout=Uin > Uusd
• prąd wyjściowy, stały: In= 0,7A (każde wyjście OUTn)
• prąd wyjściowy, dynamiczne obciążenie: Ipeak= 1,3A (każde wyjście OUTn)
• pobór prądu (bez wyjść): Iin= 3mA @ 12V DC
•

• wyjścia wyzwalające:
• • In- wyzwalane przez zwarcie do -U/GND, Rmax=200 Ohm
  • In – wyzwalane przez zwarcie do +U (Vcc),Ui=7,0~30V DC
• wyjścia statusu: Sn, Is = 10 mA max, open drain
•

• zabezpieczenie podnapięciowe: Uusd= 7,0~10,5V DC min/max; 0,5V histeryza
• zabezpieczenie przeciwzwarciowe: Ilim= 1,0~1,7A (każde wyjście OUTn); U=24V; Rload < 10mΩ (każde wyjście OUTn)
• zabezpieczenie termiczne: Tj, Tc=125 st. C
• sygnalizacja pracy: diody LED, zasilanie, stan wyjść OUTn, stan wyjść Sn
•

• montaż: kołki montażowe x4 z taśmą montażową
• temperatura pracy: -10st. C ... +55 st. C
• waga: 25g
• wymiary: 50x50mm
