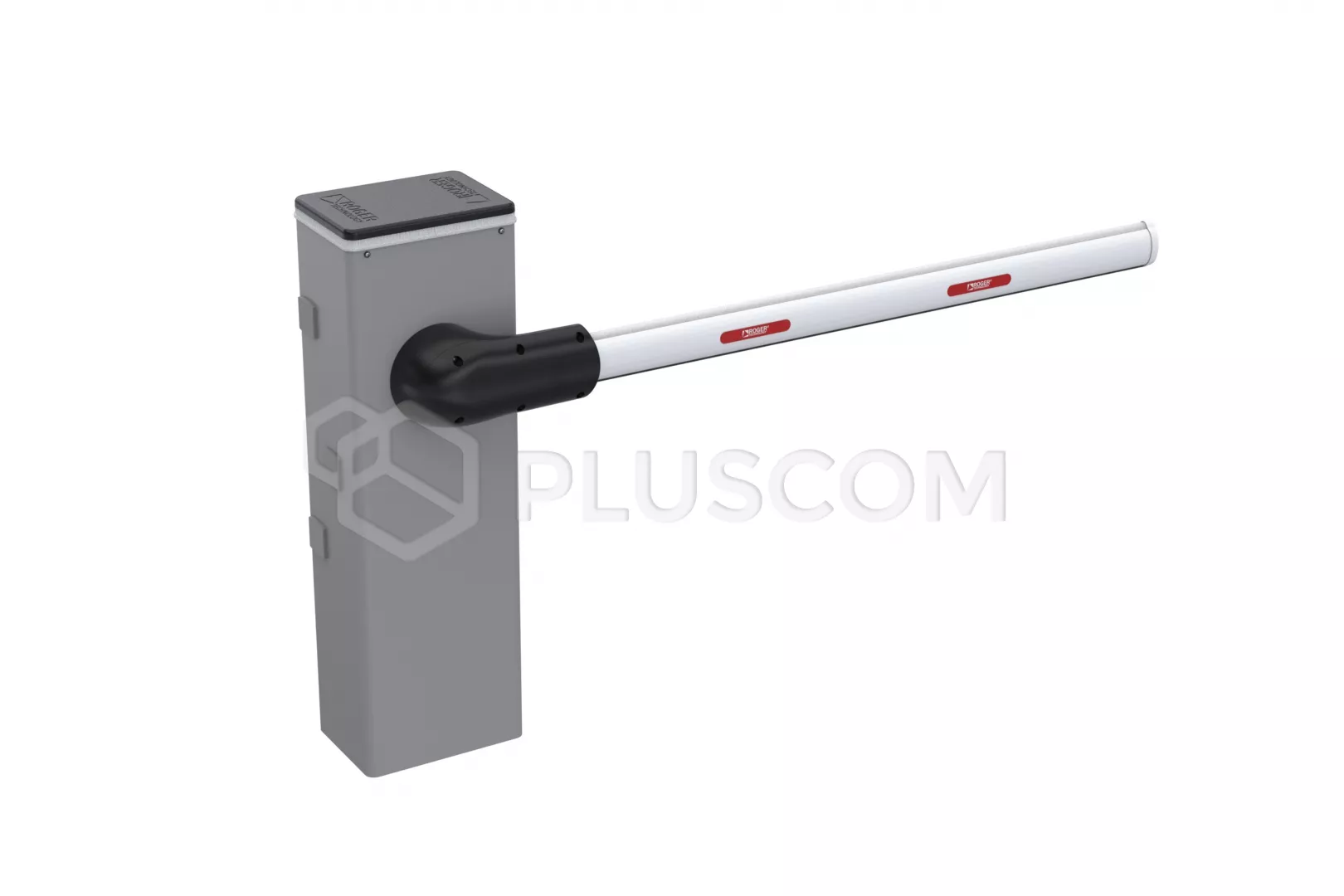

Roger Technology BI/006/IS Kolumna szlabanu elektromechanicznego brushless
36V w obudowie ze stali nierdzewnej
SZLABAN SKŁADA SIĘ NASTĘPUJĄCYCH ELEMENTÓW:
- kolumna szlabanu elektromechanicznego bezszczotkowego 36 V
- enkoder cyfrowym
- wbudowana centrala CTRL
- oświetlenie ledowe kolumny
- podstawa fundamentowa
- uchwyt ramienia
- obudowa ze stali nierdzewnej
|
Ditex Roger BI/006/IS Kolumna szlabanu elektromechanicznego brushless 36V
|
Szlaban gwarantuje intensywne cykle robocze i można na nim instalować
ramoina do 6m. Wyposażony jest w centrale sterującą CTRL, enkoder cyfrowy,
oświetlenie ledowe kolumny, podstawę montażową z elementami kotwiczenia oraz w
podwójny uchwyt stożkowy ramienia, wykonany z odlewu aluminiowego oraz obudowę
ze stali nierdzewnej.
Cyfrowy silnik BRUSHLESS 36V ze stałym polem magnetycznym i enkoderem cyfrowym
SENSORED, pozwala na wykorzystywanie szlabanu bez żadnych limitów przy
niezwykle niskim zużyciu energii.
Innowacyjny i precyzyjny enkoder zamontowany na wale reduktora, umożliwia
zarządzanie ruchem ramienia z dokładnością co do dziesiątej części stopnia
kąta. Pozwala on równiez na prace szlabanu bez ponownego uruchomienia po
powrocie zasilania lub ręcznym wysprzęgleniu.
Aby zapewnić wytrzymałość całego szlabanu i dużą stabilność podczas manewrów,
zastosowano stal i brąz, które charakteryzują się najwyższą jakością.
Wiatroodporne aluminiowe ramie o przekroju eliptycznym i wewnętrznym
użebrowaniem dodatkowo zwiększa stabilność.
Podwójny uchwyt stożkowy z odlewu aluminiowego, doskonale utrzymuje i
zabezpiecza ramie. jest on bezpośrednio połączony z reduktorem poprzez system 3
wewnętrznych flansz, co pozwala na bezpieczny i niezawodny ruch ramienia.
CECHY SZCZEGÓLNE:
- Silnik beszczotkowy 36 V
- Użycie superintensywne
- Użytkowanie ciągłe 4000 cykli dziennie
- Śr. czas bezawaryjnej pracy 12 000 000 cykli (MCBF)
- Przekładnia ze stopów metali, bez plastiku, bez teflonu, bez nylonu
- Niskie zużycie energii
- Bardzo cicha praca
- Oświetlenie LED kolumny oraz ramienia
- Mocna konstrukcja
- Aluminiowe ramię
- Obudowa INOX
PARAMETRY TECHNICZNE SZLABANU
- Zasilanie: 230 Vac - 50 Hz, +/-10%
- Zasilanie silnika: 36V
- Pobór energi: max 15A
- Moc: 220W
- Siła: 10-300 Nm
- Prędkość otwierania na 90°: 4-8 sekund
- System kontroli: enkoder
- Częstotliwość użytkowania: ciągłe
- Ilość cykli na dobę: 4000
- Centrala sterująca: CTRL
- Ramię: maks. 6 m
- System wysprzęglenia: na klucz
- Stopień ochrony: IP54
- Temperatura pracy: - 20°C/+ 55°C
- Wymiary: 310x270x1237mm
PARAMETRY TECHNICZNE CENTRALI CTRL
- Zasilanie: 230V AC, 60 Hz
- Zasilanie silnika: 36 Vac
- Zasilanie akcesoriów: 24 V
- Lampa ostrzegawcza: 24 V, 5W
- Elektrozamek: 15V, 5-10W
- Temperatura pracy: - 20°C/+ 55°C
- Wymiary centrali: 166x150x48mm
