Roger MC16-PAC-2-KIT Zestaw kontroli dostępu dla 2 przejść w systemie RACS 5

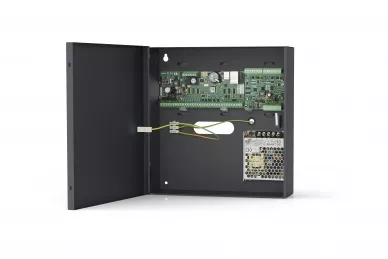

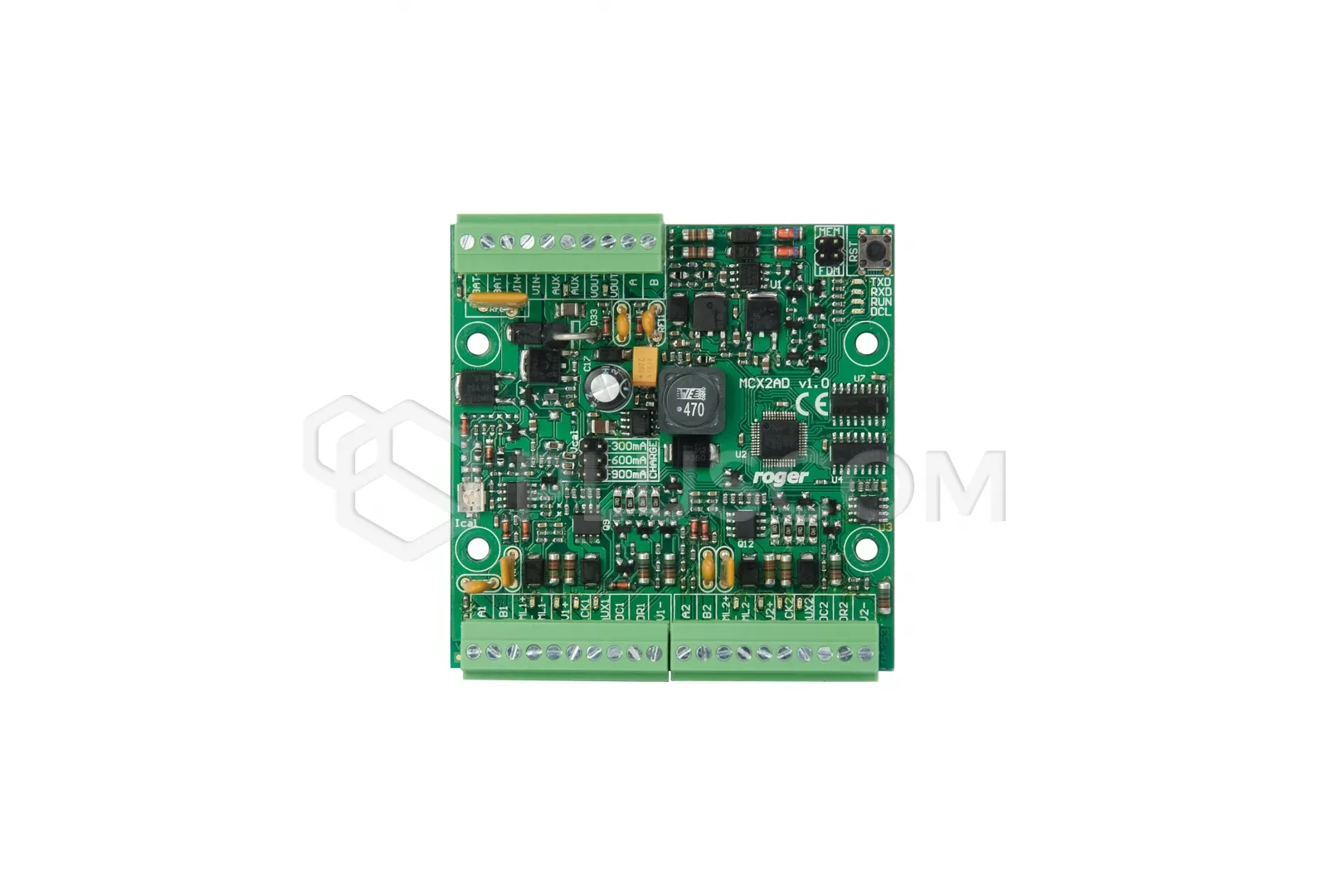

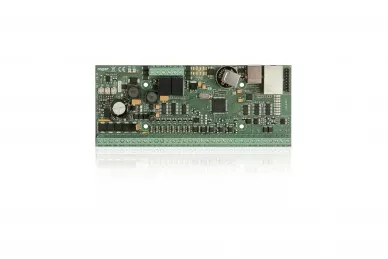

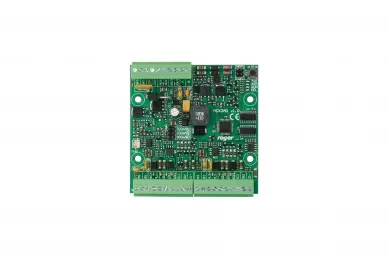

ZESTAW ZAWIERA Kontroler dostępu MC16-PAC-2 Ekspander we/wy MCX2D Zasilacz sieciowy PS2D Metalowa obudowa ME-15

Roger MC16-PAC-2-KIT Zestaw kontroli dostępu

Zestaw kontroli dostępu dla dwóch przejść dwustronnych z wykorzystaniem czytników RS485 (czytniki serii MCT), RACS CLK/DTA (czytniki serii PRT) lub czytników z interfejsem Wieganda.

Przejścia mogą być kontrolowane jedno lub dwustronnie z wykorzystaniem czytników serii MCT (RS485).
Każde przejście jest obsługiwane przez niezależny zestaw wyjść zasilających, złożony z wyjścia 0,2 A do zasilania czytników oraz wyjścia 1,0 A do zasilania zamka i pozostałych elementów przejścia.
W przypadku przejścia jednostronnie kontrolowanego, do kontrolera podłącza się jeden czytnik w ramach danego przejścia.

W metalowej obudowie ME-15 przewidziano miejsce na akumulator 7Ah i jest ona wyposazona w jedną szynę DIN i łącznik antysabotażowy.
Zasilanie zestawu zapewnia zasilacz PS2D 13,8VDC/2,5A.

MC16 to kontroler dostępu oraz automatyki budynkowej dedykowanym do systemu RACS 5. Może być zasilany z transformatora sieciowego o napięciu wyjściowym 18VAC i mocy 20VA oraz z napięć stałych o standardowych poziomach 12VDC oraz 24VDC.
Konfiguracja systemu jest realizowana przez sieć LAN/WAN, a ilość kontrolerów w systemie nie wpływa na czas jego konfiguracji. Urządzenie zarządzane jest z aplikacji VISO.
Komunikacja z kontrolerami MC16 w sieci LAN/WAN jest szyfrowana metodą AES128 CBC. Komunikację urządzeń peryferyjnych serii MCT i MCX z kontrolerem dostępu MC16 zapewnia magistrala RS485.

CECHY MC16

• kontroler dostępu w systemie RACS 5
• zasilanie 18VAC, 12VDC i 24VDC
• ładowanie i monitorowanie baterii rezerwowej
• interfejs komunikacyjny Ethernet
• szyfrowana transmisja danych (AES128 CBC)
• interfejsy urządzeń peryferyjnych RS485, RACS CLK/DTA, Wiegand
• bufor 8 milionów zdarzeń na wymiennej karcie pamięci

DANE TECHNICZNE

• napięcie zasilania:
• • 18VAC - dopuszczalne 17-22VAC
  • 12VDC - dopuszczalne 10-15VDC
  • 24VDC - dopuszczalne 22-26VDC
• pobór prądu: 100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML)
• interfejs do 4 czytników RACS CLK/DTA (seria PRT
• interfejs do 4 czytników Wiegand
• 2 wyjścia zasilania 0,2 A
• 2 wyjścia zasilające 1A
• miejsce na akumulator 7 Ah
• prąd ładowania akumulatora: 0,3 A/0,6 A/0,9 A
• wydajność prądowa: 3A
• moc wyjściowa: 36W
• zabezpieczenie przed głębokim rozładowaniem
• wymiary obudowy: 295.0x285.0x90.0mm
