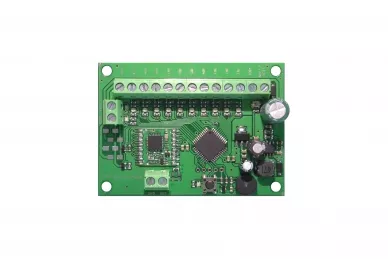

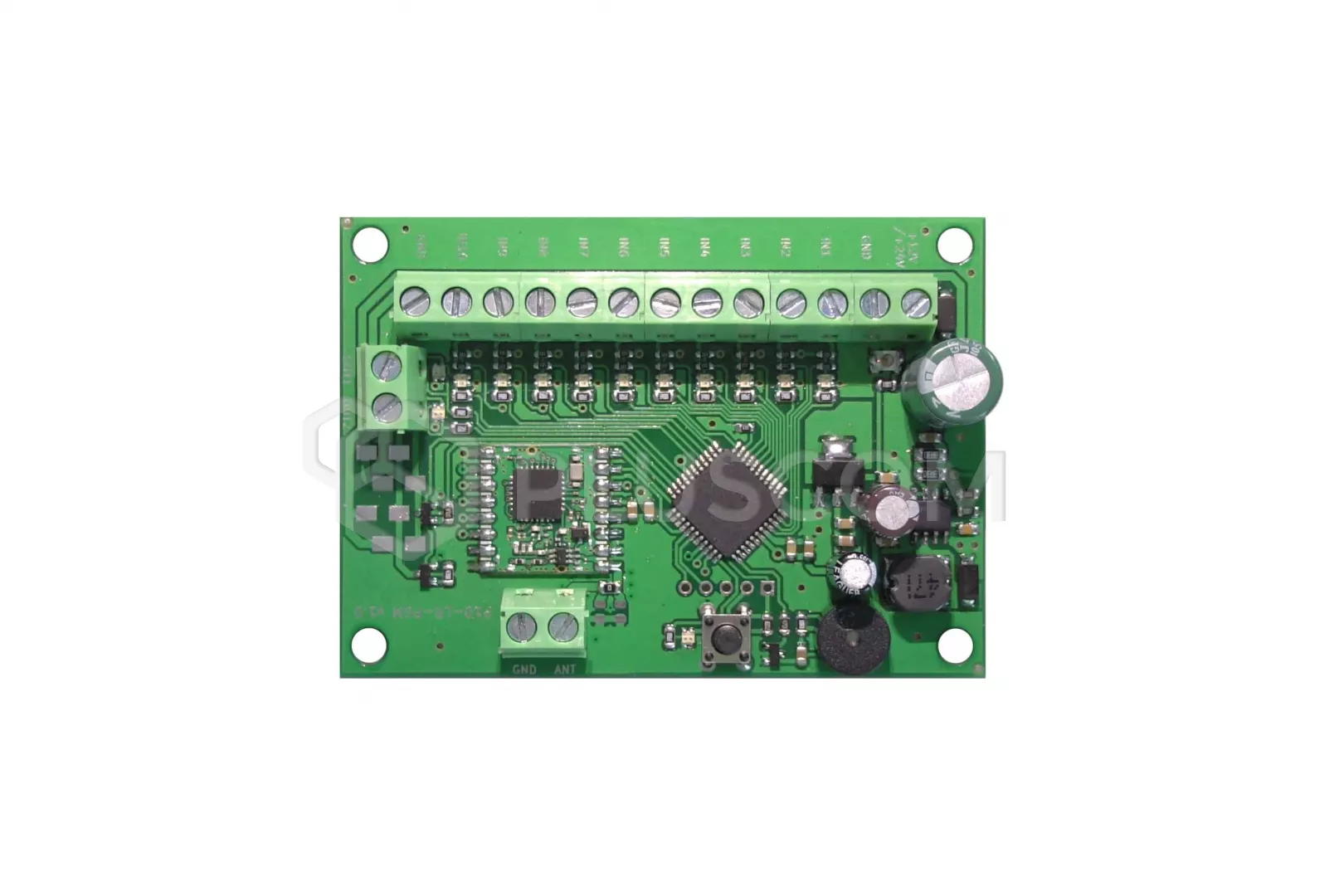

Proxima PCB LR PGM Płytka rozszerzenia PGM
PCB_LR_PGM to płytka rozszerzenie systemu alarmowego, specjalnie zaprojektowana
do radiowego przekazywania stanu 10 wyjść PGM centrali alarmowej. Dodatkowo,
PCB posiada dwa, sterowane radiowo wyjścia uniwersalne np. Panic i
uzbrajanie/rozbrajanie alarmu.
W urządzeniu zastosowano technologię LoRa - radiową technologię dużego zasięgu
(LongRange), odporną na zakłócenia, której zasięg może sięgać nawet do 1km na
otwartej przestrzeni.
FUNKCJE
PCB posiada 10 wejść IN1-IN10. Wejście wykrywa zwarcie i rozwarcie z
masą. Zmiana stanu wejścia IN1-IN10 wysyłana jest jednokierunkowo radiową
technologią LoRa, dioda LED wejścia/ wejść IN1-IN10 na którym/których wystąpiła
zmiana miga podczas nadawania, a potem ta dioda pokazuje stan tego wejścia.
PCB_LR_PGM współpracuje jednokierunkowo z dowolną liczbą dwukanałowych
sterowników LN_LR_LT_PGM i LN_LR_ PK24_PGM, których styki przekaźnika
powtarzają stan wejść IN1-IN10.
PCB posiada 2 wyjścia OUT1-2 sterowane pilotem np.P4_P8. Oba wyjścia
mogą pracować jako monostabilne 1s lub bistabilne. Pilot np.P4_P8 otrzymuje
potwierdzenie o odebraniu rozkazu przez wyjście PCB. Pilotem można sprawdzić
stan wyjścia i jakość połączenia. Można zarejestrować 30 przycisków pilotów.
Dzięki dwustronnej komunikacji pomiędzy dowolnymi modułami systemu LR_PGM
można łatwo sprawdzić jakości połączenia radiowego (b.dobra - dobra - słaba -
brak zasięgu) np. pomiędzy płytką PCB_LR_PGM i sterownikami N_LR_LT_PGM i
LN_LR_PK24_PGM.
PCB może pracować w jednym z czterech pasm częstotliwości radiowych, ustawianej
przyciskiem na PCB_LR_PGM. Wszystkie moduły PGM w ramach tego samego zestawu
muszą pracować w tym samym paśmie częstotliwości.
DANE TECHNICZNE
- Zasilanie Vcc: od 12V do 24VDC 120mA
- Częstotliwość: pasma ISM 433MHz LoRa
- Liczba przycisków: 10
- Wejścia 10x: aktywna masa max Vcc
- Wyjścia 2x: OC 100mA max Vcc
- Wymiary: 120x80mm
