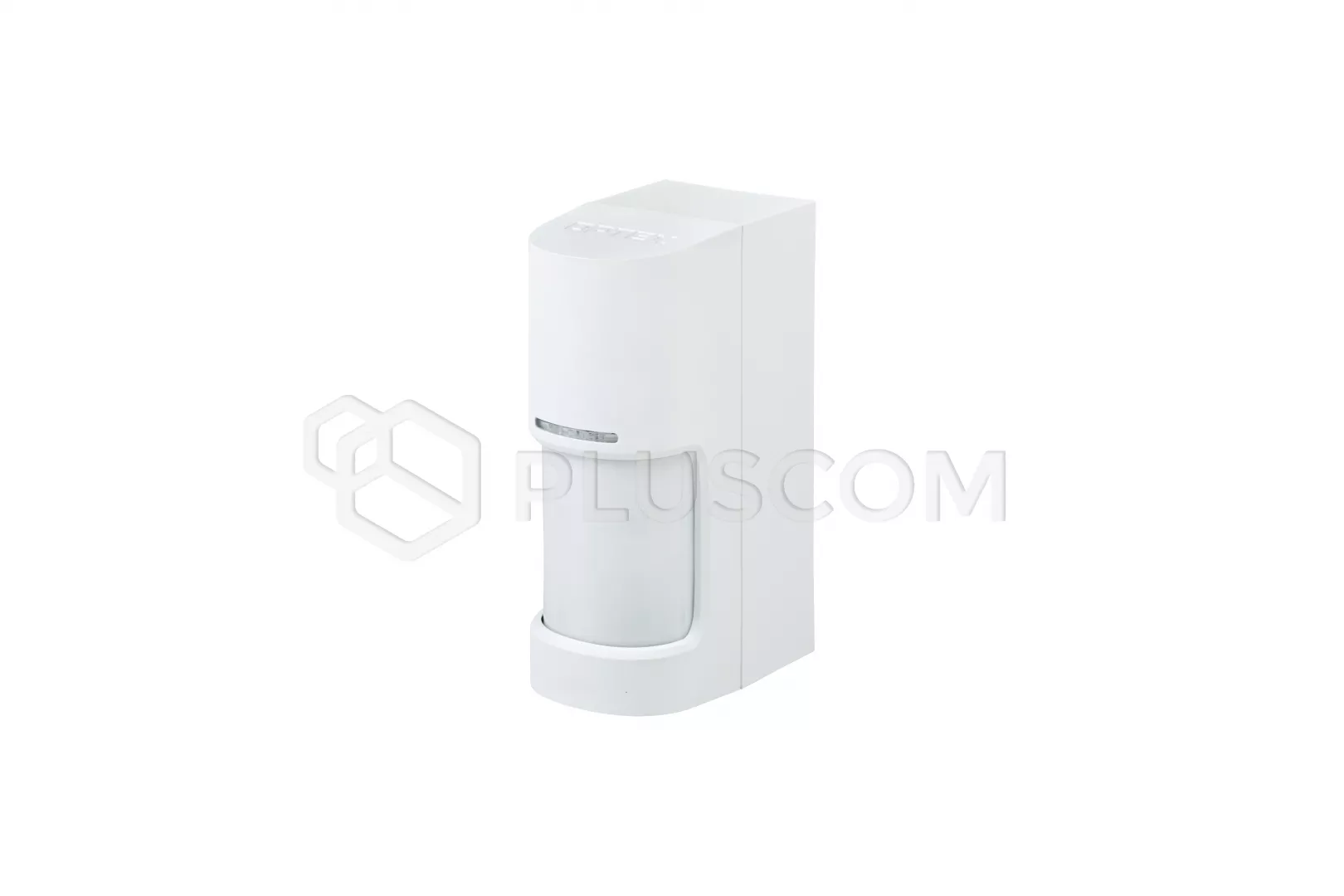

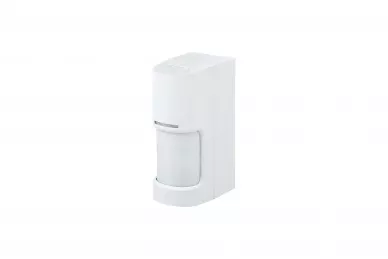

OPTEX WXS-DAM-X5 Dualna, szerokokątna czujka zewnętrzna 180° wysokiego i
niskieego montażu z regulacją zasięgu i antymaskingiem
WXS-DAM-X5 to kurtynowa, zewnętrzna czujka ruchu z podwójną technologią (4PIR +
2MW) i detekcją w trzech kanałach. Obszar detekcji zależy od wysokości montażu:
- montaż wysoki: na wysokosci 2,0 m odległość detekcji za pomocą
podczerwieni jest stała i wynosi 9 m
- montaż niski: na wysokości 0.8-1.2 odległość detekcji za pomocą
podczerwieni 2.5-12m
OPTEX WXS-AM to panoramiczny czujnik PIR 180 °, który zapewni skuteczne
rozwiązanie dla nowych i istniejących systemów bezpieczeństwa. Urządzenie ma
możliwość indywidualnego ustawienia czułości dla prawej i lewej strony.
Czujka ma niezależne wyjścia alarmów, dla każdej ze stron, generuje sygnał
alarmowy. Jest to szczególnie przydatne w celu aktywacji kamer PTZ,
rozpoznawania kierunków i przełączania między dziennymi a nocnymi schematami
detekcji za pomocą centrali alarmowej.
Samoucząca się cyfrowa funkcja antymaskingu podczerwieni to przydatna
opcja, pozwalająca wykryć próby zasłonięcia powierzchni soczewki. Przed
podjęciem decyzji o uruchomieniu alarmu, algorytm bierze pod uwagę początkowy
stan czystości soczewki zoptymalizowany o informacje na temat aktualnych
warunków środowiskowych.
Ograniczenie wpływu światła słonecznego - Moment załączenia antymaskingu, jest
automatycznie dostosowywany, gdy natężenie światła słonecznego jest zbyt
wysokie.
Na działanie antymaskingu nie mają wpływu niewielkie owady czy krople wody.
Wszystkie modele WX są wyposażone we wspomagany cyfrowo algorytm
rozpoznawania sygnału zwany SMDA. Analizując wzorce detekcji i dane ze
środowiska, SMDA poprawia odporność na różne zakłócenia, takie jak zmiany
pogody czy ruchy roślinności.
Funkcja logiczna AND uruchamia alarm tylko wtedy, gdy intruz wejdzie
jednocześnie w górny i dolny obszar detekcji PIR. To pozwala również uniknąć
fałszywych alarmów uruchomionych przez małe zwierzęta.
WŁAŚCIWOŚCI:
- czujka ruchu o zasięgu 9/12 m i detekcji 180°
- niewrażliwa na zwierzęta
- samoucząca się cyfrowa funkcja antymaskingu podczerwieni
- podwójny filtr światła białego
- stabilne działanie przy zakłóceniach swietlnych
- niezalezne ustawienia rozmiaru obszaru detekcji
- trzy warstwy panoramicznej detekcji
- tryb dzienny/nocny
- oddzielne wyjścia sygnałów
- niezależna regulacja czułości
- możliwość połączenia z kamerami PTZ
- funkcja logiczna SMDA
- przesłona regulacji obszaru i płytka maskowania obszaru
- gniazdo rezystorów końca linii
- duży wskaźnik diodowy
- solidna i odporna na warunki atmosferyczne obudowa (IP55)
- zabezpieczenie antysabotażowe pokrywy
- styk sabotażowy oderwania od podłoża
- wbudowana poziomica do łatwego montażu
- opcjonalny uchwyt do montażu na słupku (PMP-01)
SPECYFIKACJA:
- metoda detekcji: pasywna podczerwień + mikrofala
- charakterystyka detekcji
-
- montaż wysoki: 9 m, kąt 180°
- montaż wysoki: 12 m, kąt 180°
- pokrycie PIR:
-
- montaż wysoki: 14 par poziomych, 4 warstwy pionowe
- montaż niski: 14 par poziomych, 2 warstwy pionowe
- regulacja zasięgu PIR:)
-
- montaż wysoki: 9,0 m (wartość stała)
- montaż niski: 2,5 do 12 m
- wykrywana prędkość ruchu: 0.3 do 2 m/s
- czułość: 2,0°C przy 0,6 m/s, Ustawiana oddzielnie dla każdej
strony
- zasilanie: 9.5 do 18 V DC
- pobór prądu: 24 mA (maks.) przy 12 V DC
- czas trwania alarmu: 2 s (+/-0.1 s)
- czas przygotowania do pracy: ok 60 s (miga LED)
- wyjście alarmu (P): 28 V DC 0,1 A (maks.) [przełączanie: tylko prawa
strona lub alarm z obu stron], [N.O. / N.C.]
- wyjście alarmu (L): 28 V DC 0,1 A (maks.) [przełączanie: tylko lewa
strona lub alarm z obu stron], [N.O. / N.C.]
- wyjście usterki: NC: 28 V DC 0.1 A (maks.)
- wyjście sabotażowe: N.C. 28 V DC, 0,1 A (maks.), otwarte w przypadku
zdjęcia pokrywy przedniej, przemieszczenia modułu głównego lub modułu
podstawy
- sygnalizacja LED :
-
- dioda czerwona:
-
- przygotowanie do pracy
- alarm
- wykrycie maskowania
- ustawienie „montaż wysoki”
- dioda żółta:
-
- przygotowanie do pracy
- detekcja za pomoca mikrofali
- kolor biały
- stopień szczelności obudowy IP 55
- wysokość montażu:
-
- montaż wysoki: 2,0 m
- montaż niski: od 0,8 m do 1,2 m
- temperatura pracy -20ºC do +45ºC
- wymiary: 86.3x91.7x201.5mm
- waga: 625g
W zestawie:
- 5 x płyta maskowania obszaru)
- 2 x wkręt (4x20 mm)
- 1 x śruba zabezpieczająca
