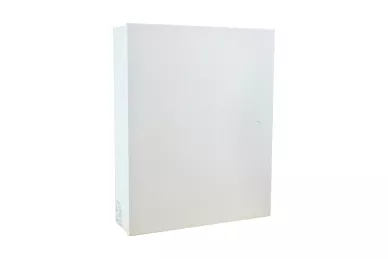

Obudowa Pulsar AWO256 do central alarmowych SATEL z transformatorem

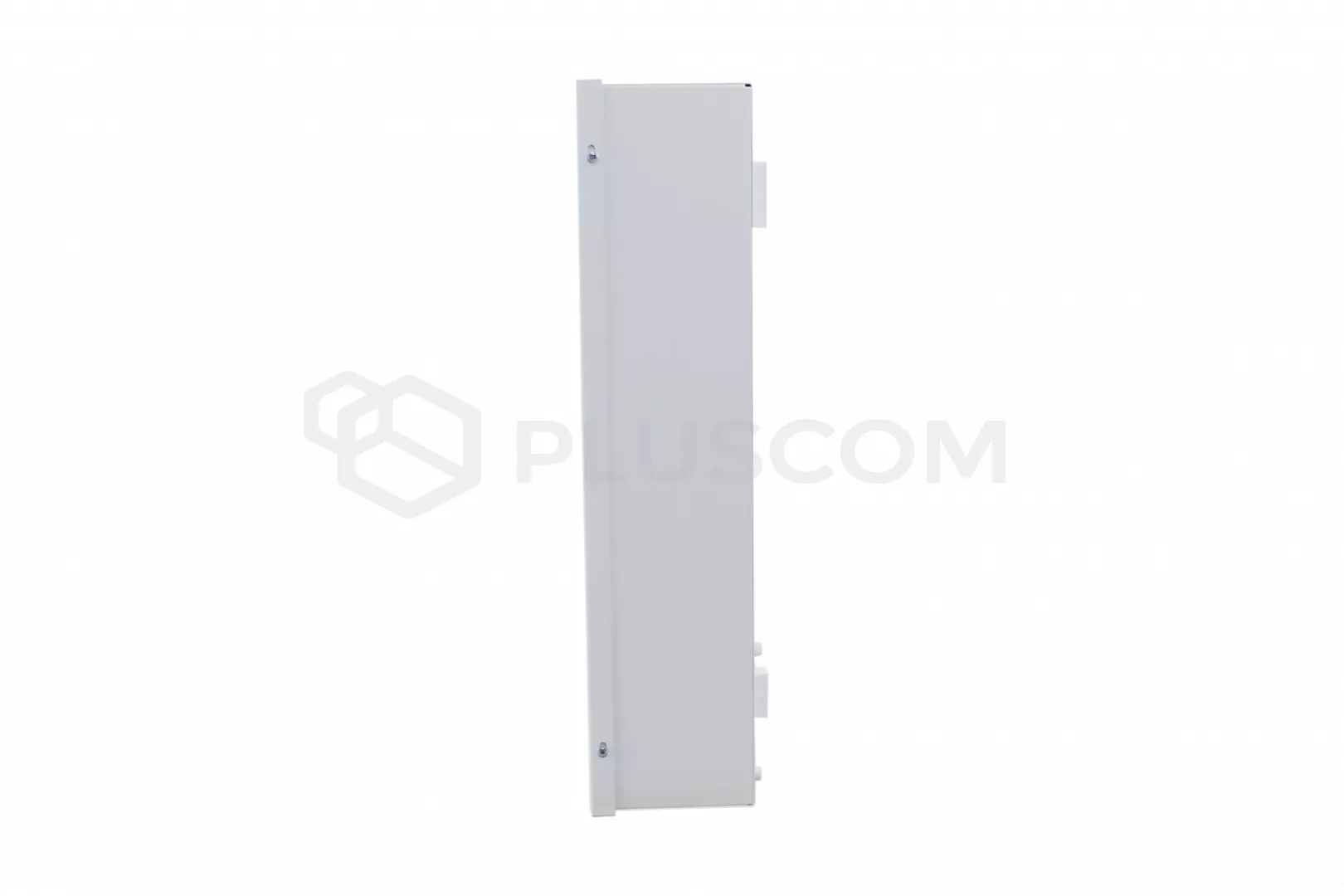

Obudowa Pulsar AWO256

• płyty centrali alarmowej i opcjonalnych modułów dodatkowych
• kontrolera systemu KD i modułów dodatkowych

• nadajnika radiowego, GSM
• modułu zasilacza buforowego
• innych dedykowanych urządzeń

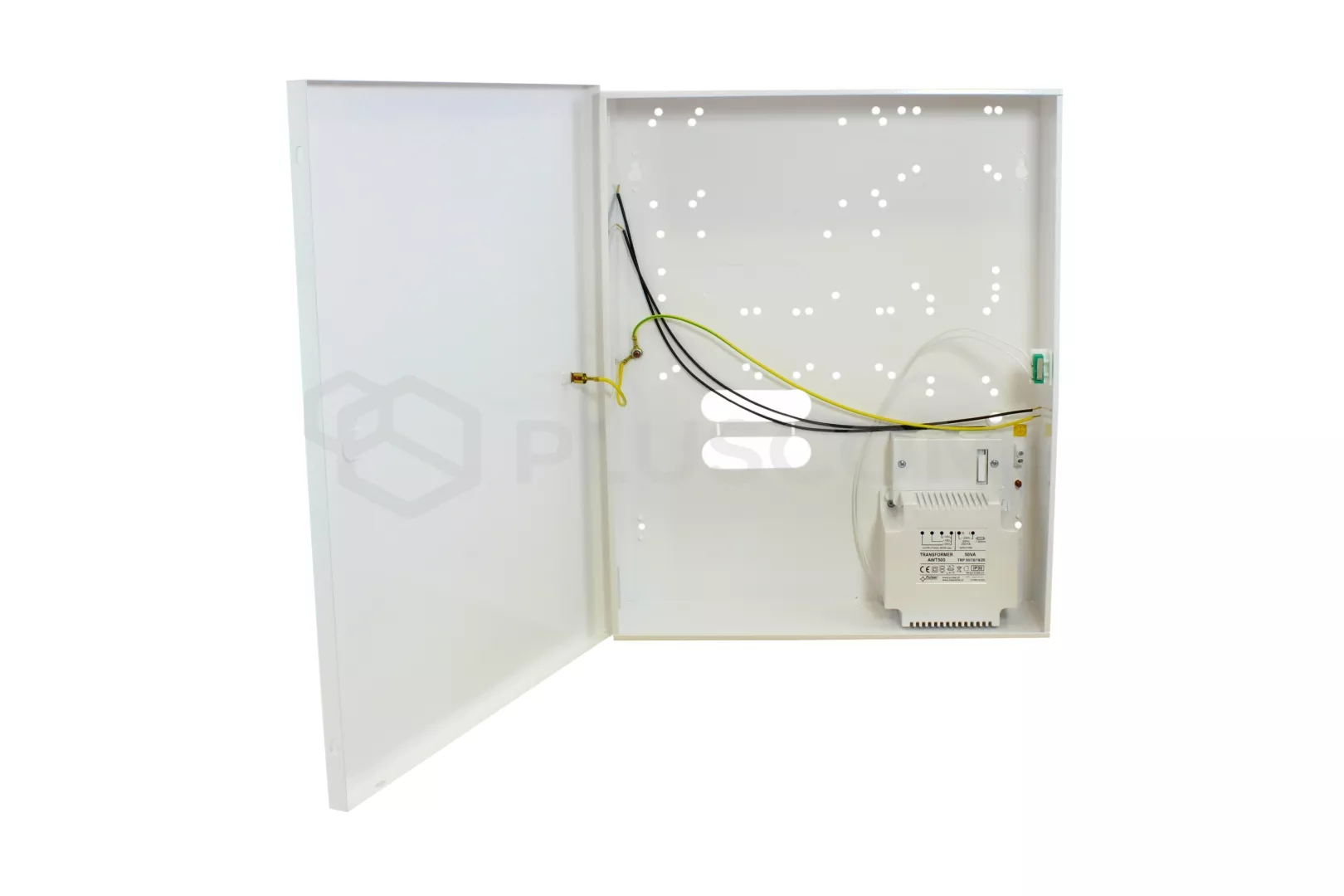

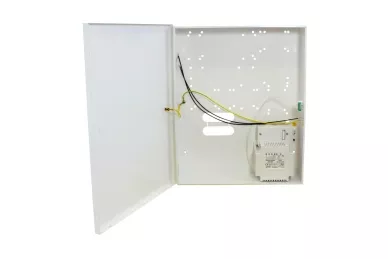

Obudowa Pulsar AWO256

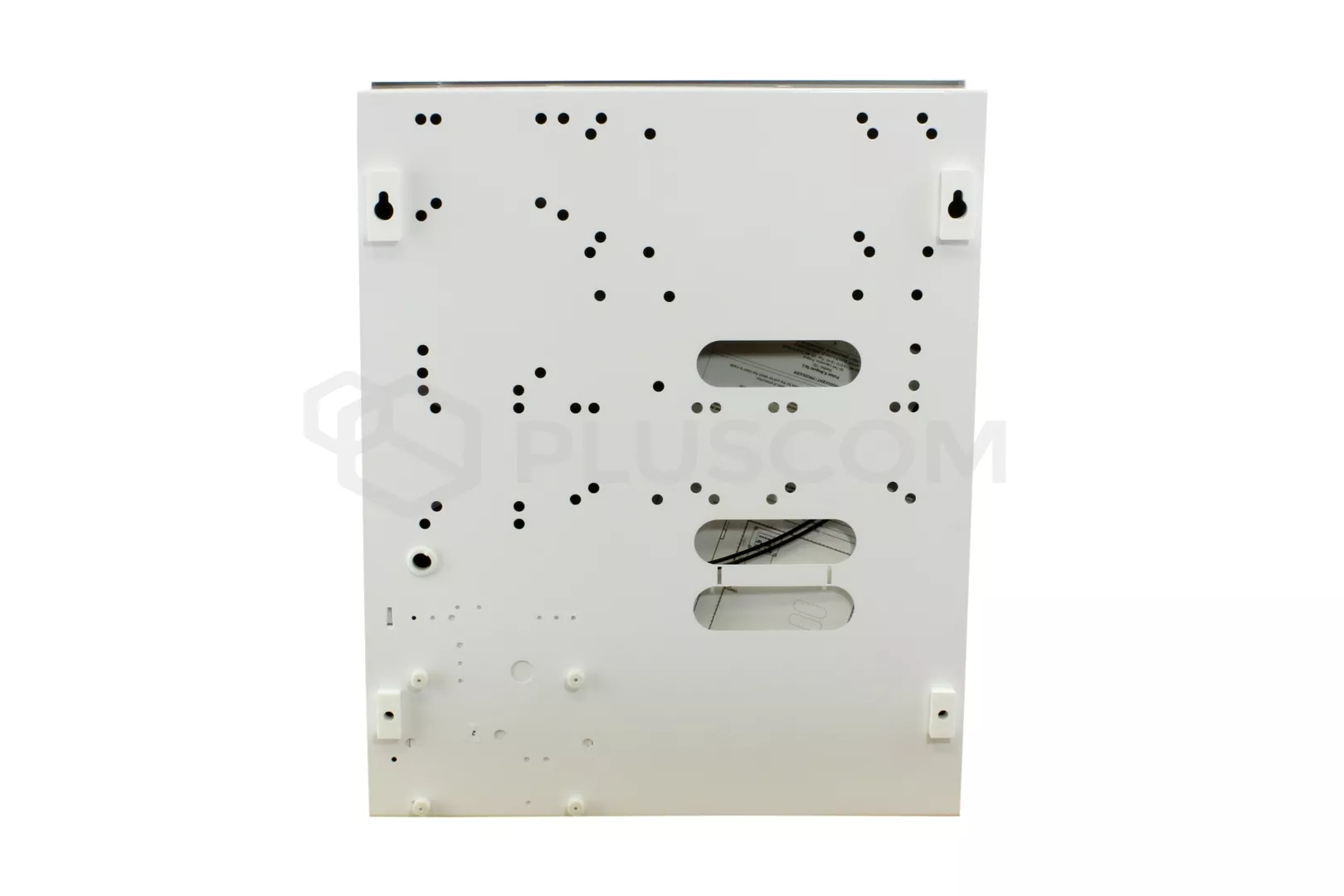

Widok z tyłu:

Obudowa jest wyposażona w transformator TRP 50VA/16V/18V/20V w obudowie PC/ABS, IP20
Obudowa posiada miejsce na akumulator 12V/17Ah. W standardzie jest też zabezpieczenie antysabotażowe w postaci czujnika otwarcia obudowy

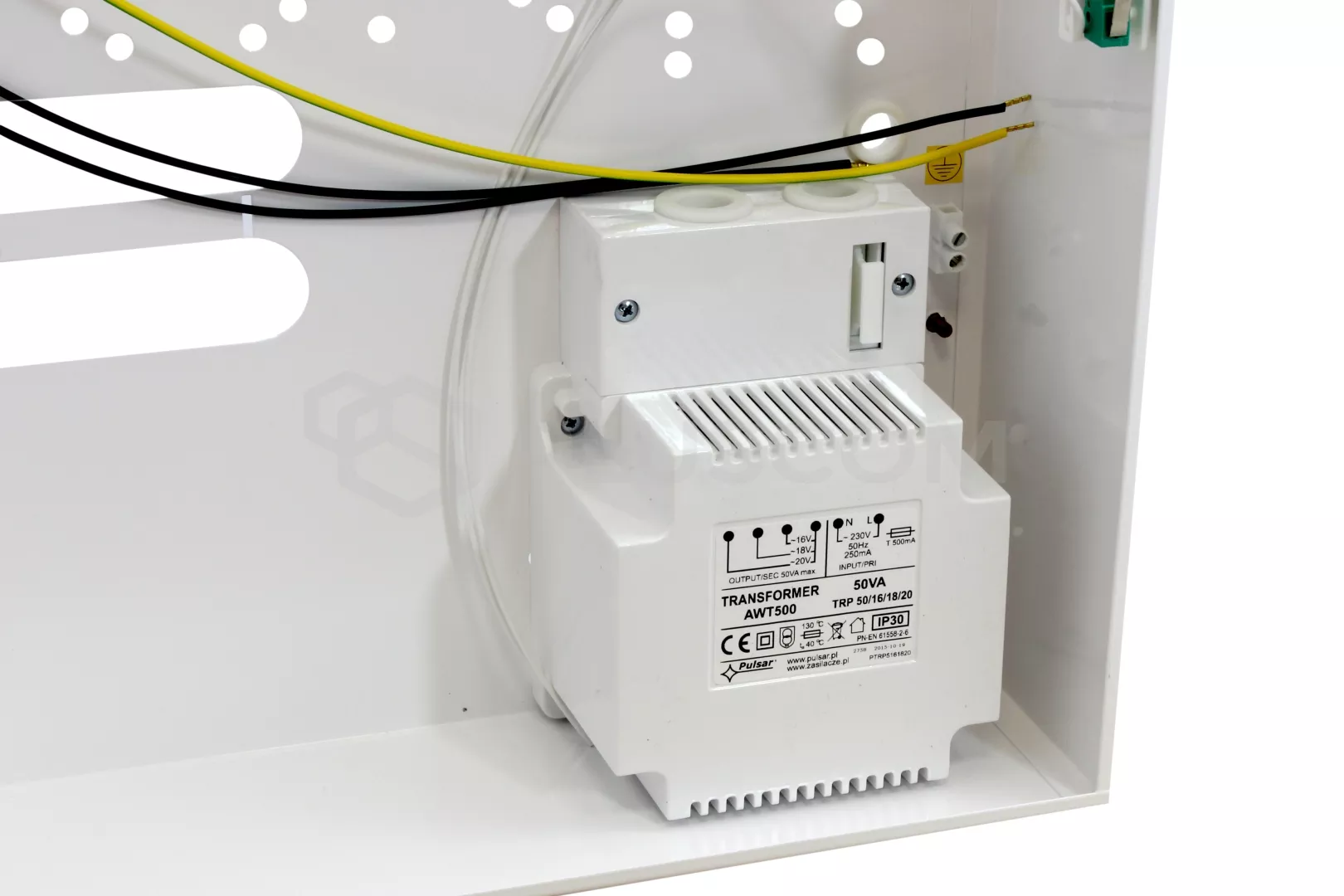

Wbudowany transformator Pulsar TRP 50/16/18/20

• transformator TRP 50VA/16V/18V/20V
• • napięcie zasilania 230V/AC 50Hz
  • napięcie wyjściowe: 20V/2,5A, 18V/2,8A, 16V/3A
• miejsce na akumulator: 12V/17Ah
• zabezpieczenie antysabotażowe: TAK
• materiał: blacha 0,7mm kolor RAL9003
• szczelność: IP20
• wymiary wewnętrzne: 320x395x90mm
• zamykanie: skręcana 4x blachowkręt, opcjonalny zamek
• dystans od ściany 8mm

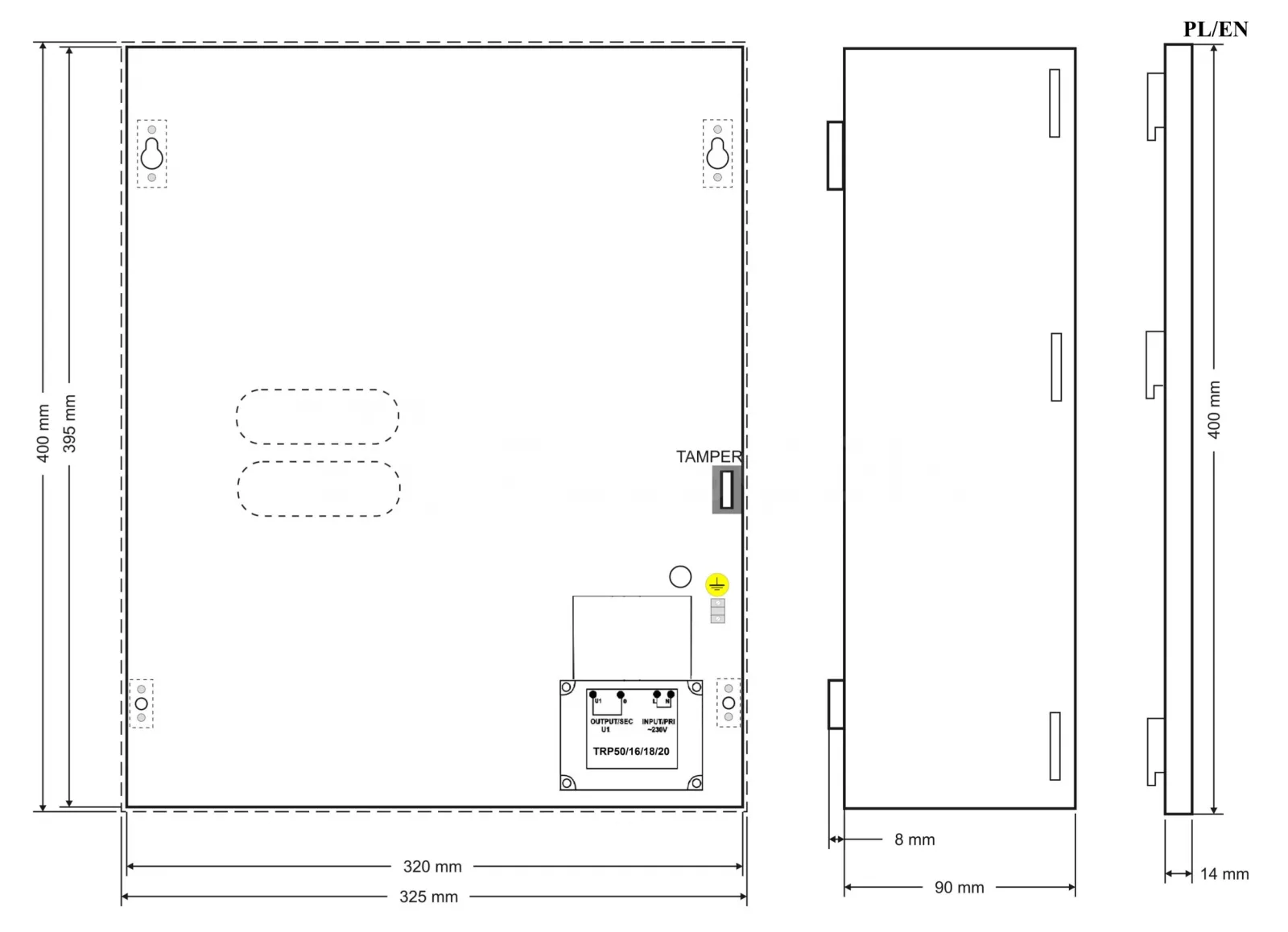

Pulsar AWO256 Wymiary

Obudowa jest przeznaczona do montażu centrali i modułów SATEL:

Centrale:

• CA6,10, VERSA 5,10,15, INTEGRA 24,32 + 4x CA10E (CA64E, SM, MST1)
• CA6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E (CA64E, SM, MST1) + CA64 (EPS, O-OC, O- ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)
• CA6, 10, VERSA 5,10,15, INTEGRA 24, 32 + CA64 (E, SM, MST1) + 2 x CA64 (EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP- PS)
• INTEGRA 64, 128 + 3 x CA64E (CA10E, SM, MST1)
• INTEGRA 64, 128 + CA64E (CA10E, SM, MST1) + CA64 (EPS, O- OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP- PS)

Moduły:

• CA64 (PP, OPS- OC, OPS-R, OPS- ROC, EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS) + 4 x CA64E (CA10E, SM, MST1)
• CA64 (PP, OPS-OC, OPS-R, OPS-ROC) + CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC- KP-PS) + 3 x CA64E (CA10E, SM, MST1)
• 2 x CA64 (EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC- KP-PS) + 3 x CA64E (CA10E, SM, MST1)

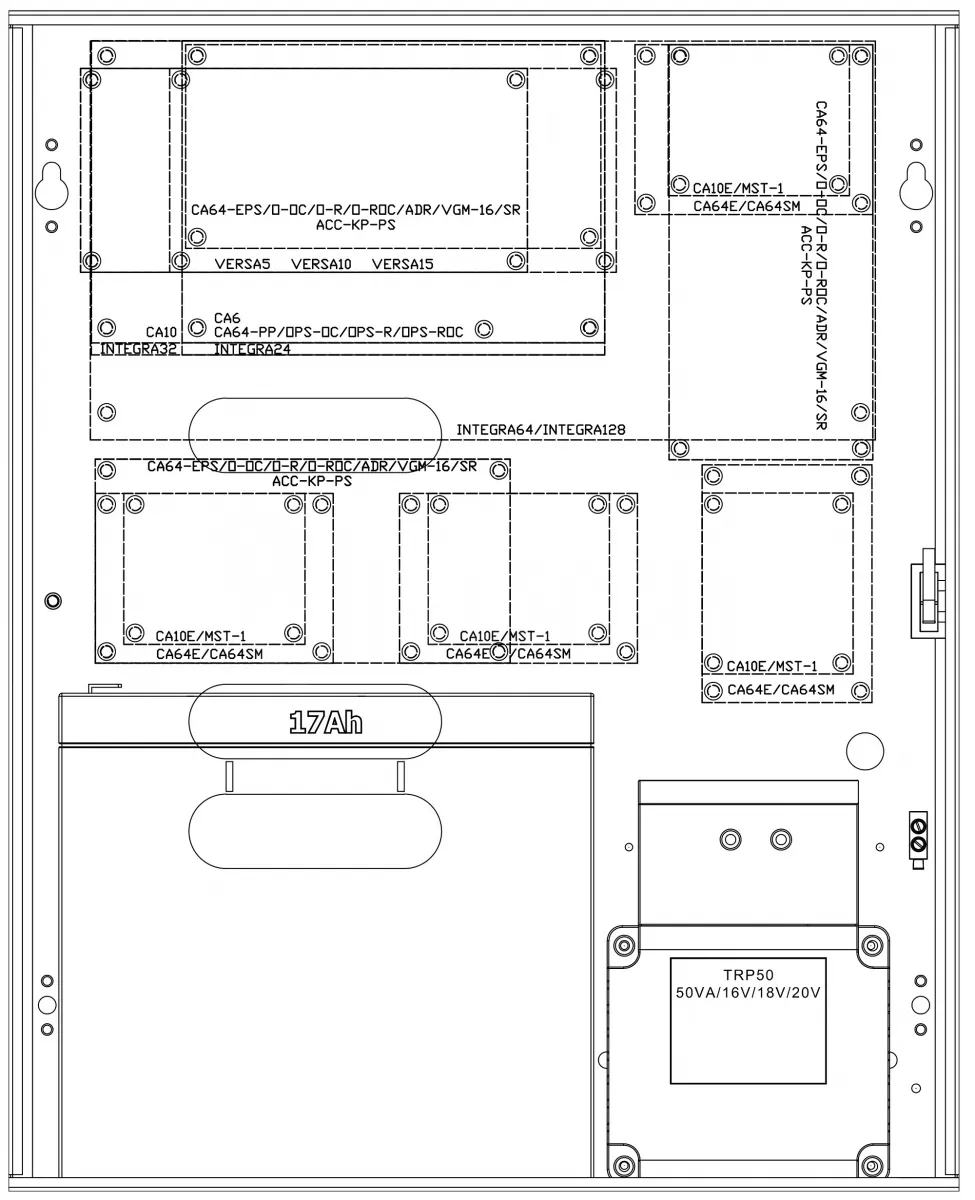

Przykładowe rozmieszczenie centrali SATEL w obudowie

Pulsar AWO256 Rozmieszczenie SATEL
