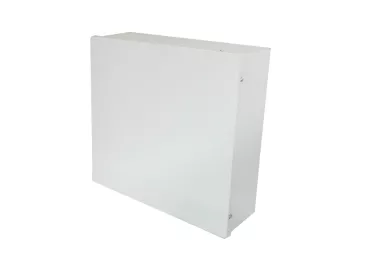

Obudowa Pulsar AWO205EI do central alarmowych SATEL z transformatorem

Obudowa natynkowa Pulsar AWO205 17/EI40/SATEL jest przeznaczona do montażu:

• płyty centrali alarmowej i opcjonalnych modułów dodatkowych
• kontrolera systemu KD i modułów dodatkowych

• nadajnika radiowego, GSM
• modułu zasilacza buforowego
• innych dedykowanych urządzeń

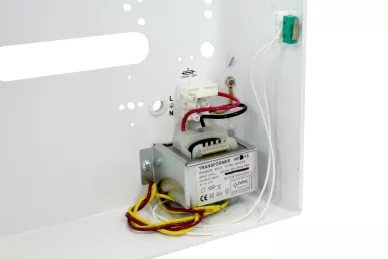

Obudowa jest wyposażona w transformator: EI 40VA/18

Obudowa posiada miejsce na akumulator 12V/17Ah. W obudowie może być użyty akumulator 12V/7Ah zyskujemy wtedy więcej miejsca na montaż modułów.

W standardzie jest też zabezpieczenie antysabotażowe w postaci czujnika otwarcia obudowy

PARAMETRY TECHNICZNE:

• transformator EI 40VA/18V
• • napięcie zasilania 230V/AC 50Hz
  • napięcie wyjściowe: 18V/2A

• miejsce na akumulator: 12V/17Ah (12V/7Ah)

• zabezpieczenie antysabotażowe: TAK
• materiał: blacha 0,7mm kolor RAL9003
• szczelność: IP20

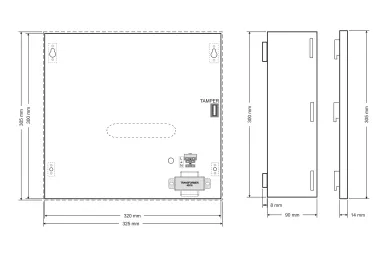

• wymiary wewnętrzne: 320x300x90mm
• zamykanie: skręcana 4x blachowkręt, opcjonalny zamek
• dystans od ściany 8mm

Obudowa jest przeznaczona do montażu centrali i modułów SATEL:

przy zastosowaniu akumulatora 7Ah:
CENTRALE:

• CA4V1, 5, 6,10, VERSA 5,10,15, INTEGRA 24, 32 + 3 x CA10E
  (CA64E, SM, MST1)
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E
  (CA64E, SM, MST1) + GSMLT1
• CA4V1,5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA10E
  (CA64E, SM, MST1) + CA64 (EPS, ADR, O-R, O-ROC, O-OC, VGM- 16, SR, ACC- KP-PS)

MODUŁY:

• CA64 (PP, EPS, ADR, O- R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM- 16, SR, PTSA, ACC-KPPS) + 3 x CA10E (CA64E, SM, MST1)


przy zastosowaniu akumulatora 17 Ah:
CENTRALE:

• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + 2 x CA10E
  (CA64E, SM, MST1)
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + GSMLT1
• CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32 + CA64
  (EPS, ADR, O- R, O-ROC, O-OC, VGM-16, SR, ACC- KP- PS)

MODUŁY:

• CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS- OC, OPS- R, OPS- ROC,
  VGM-16, SR, PTSA, ACC- KPPS) + 2x CA10E (CA64E, SM, MST1)

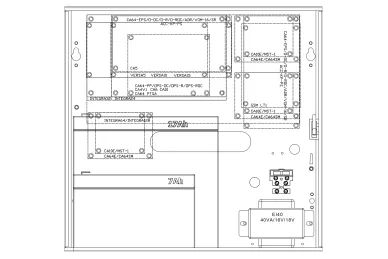

Przykładowe rozmieszczenie centrali SATEL w obudowie
