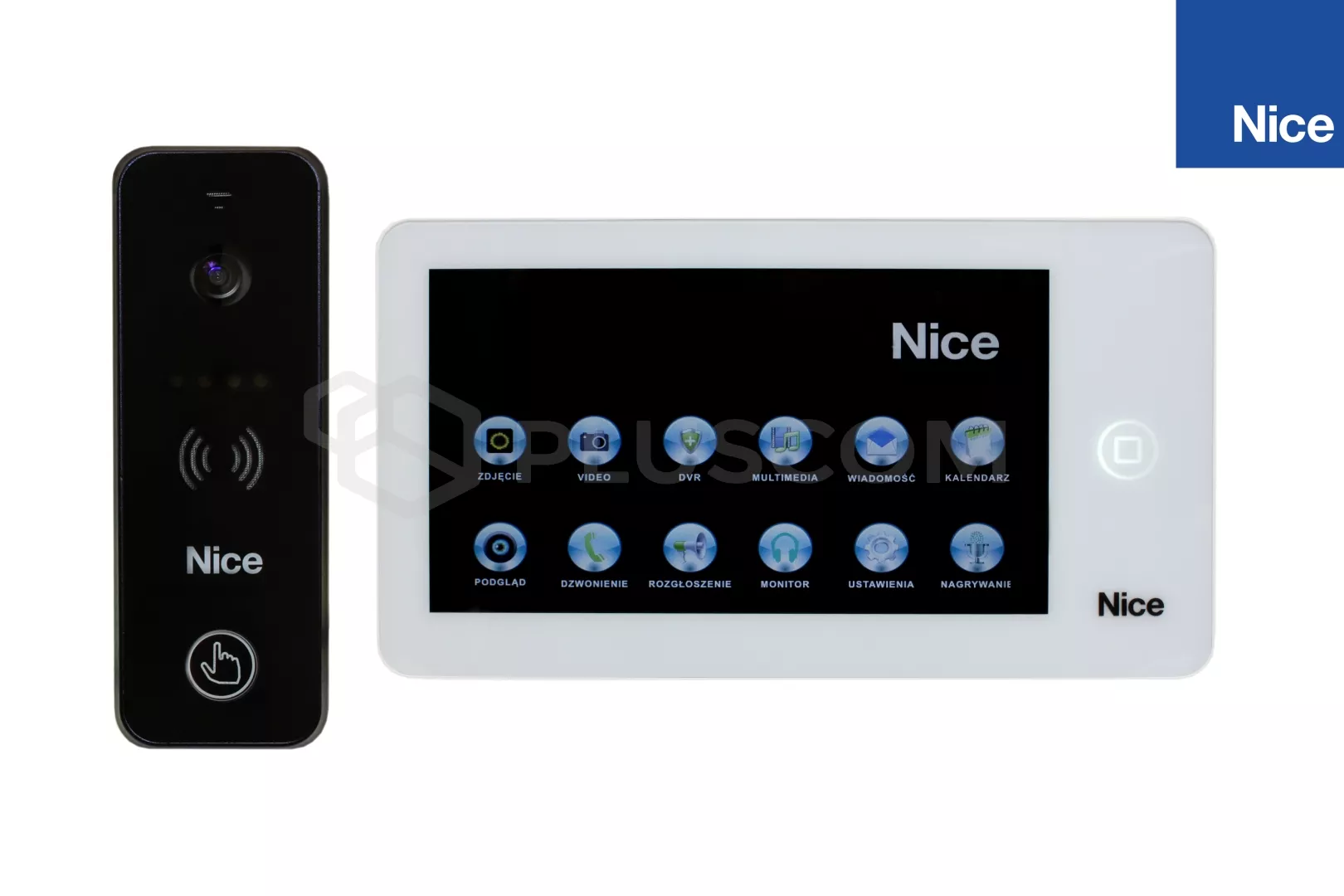

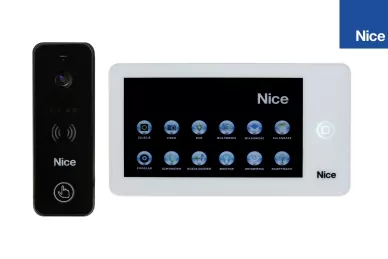

Nice PRO WB Wideodomofon dla domu
jednorodzinnego
Zestaw składa się z:
- Nice Eye B panela rozmównego, bramofonu w kolorze czarnym
- Nice Pro W 7'' białego wideomonitora głośnomówiącego z dotykowym
ekranem
Prosty w użyciu, funkcjonalny zestaw dla domów jednorodzinnych. Wyróżnia
się nowoczesnym wyglądem, łatwością instalacji oraz użytkowania.
Funkcje realizowane przez system:
- wideomonitor głośnomówiący, rozmowa bez użycia słuchawki
- sterowanie pracą elektrozaczepu oraz automatyką bramy
- podgląd w czasie rzeczywistym z kamery bramofonu oraz dodatkowych kamer
bez aktywnego wywołania
- wywołanie intercomowe, możliwość rozmowy pomiędzy monitorami
- możliwość odsłuchu dźwięków z innego monitora
- ''prywatność'' funkcja nie przeszkadzać, wyciszenie
monitora
- rejestrator DVR z wykryciem ruchu
- zapis zdjęć osób dzwoniących z panela zewnętrznego
- dodatkowe funkcje multimedialne, muzyka, filmy, ramka do zdjęć,
dyktafon rejestracja dźwięku z pomieszczenia
- automatyczna sekretarka (pozostawienie wiadomości dla lokatora)
ROZBUDOWA SYSTEMU:
Podstawowy zestaw może zostać rozbudowany o dodatkowe panele rozmówne oraz
monitory. Podłączenie dodatkowych kamer CCTV umożliwia obserwacje szerszego
obszaru przed domem. Możliwe opcje rozbudowy systemu przedstawia poniższy
schemat:

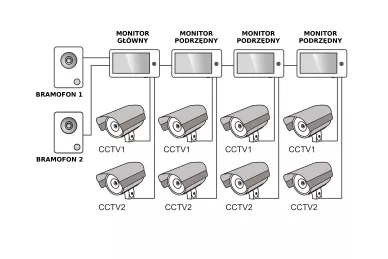

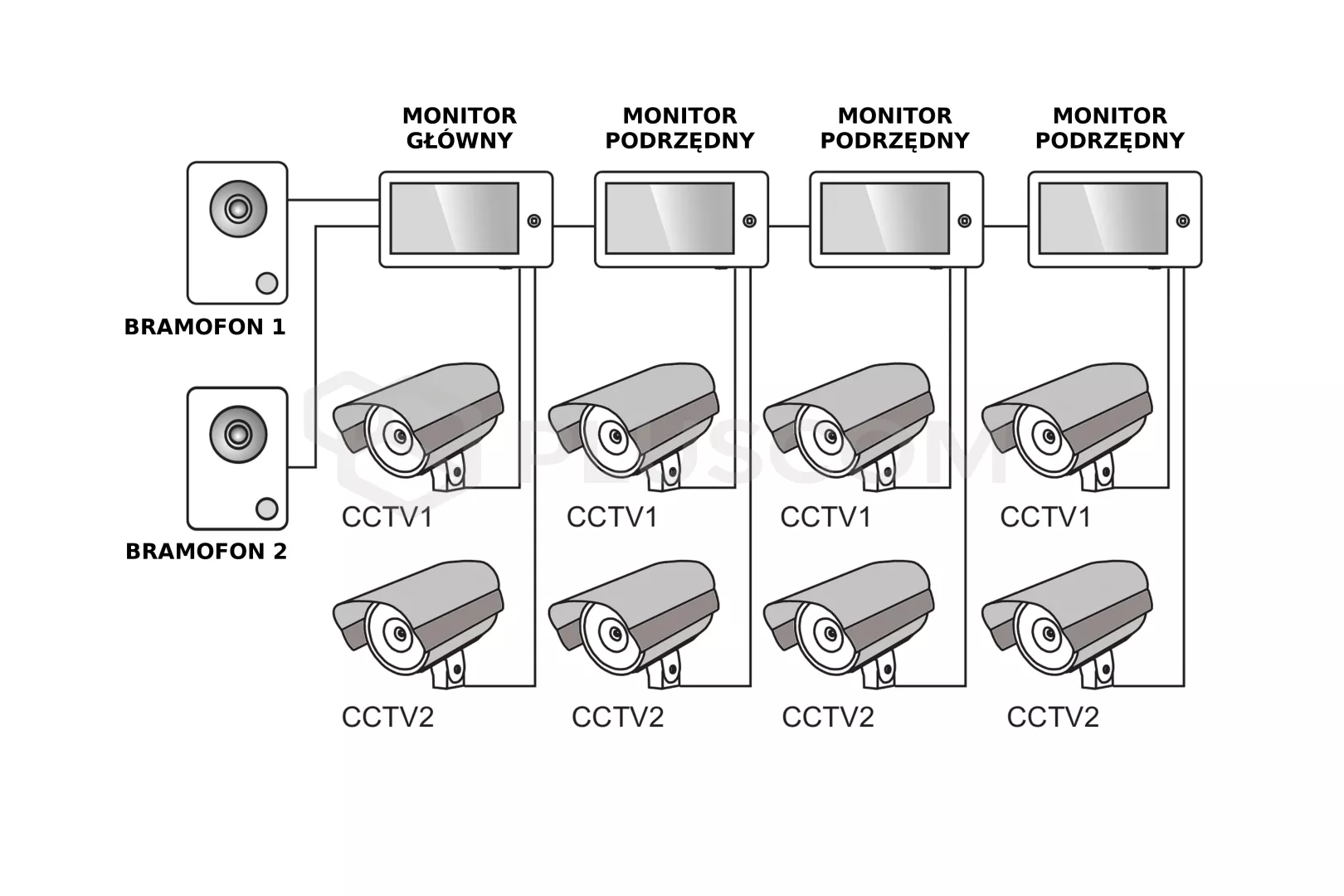

Schemat systemu:

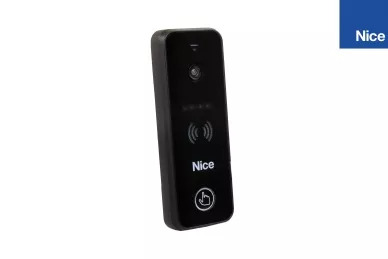

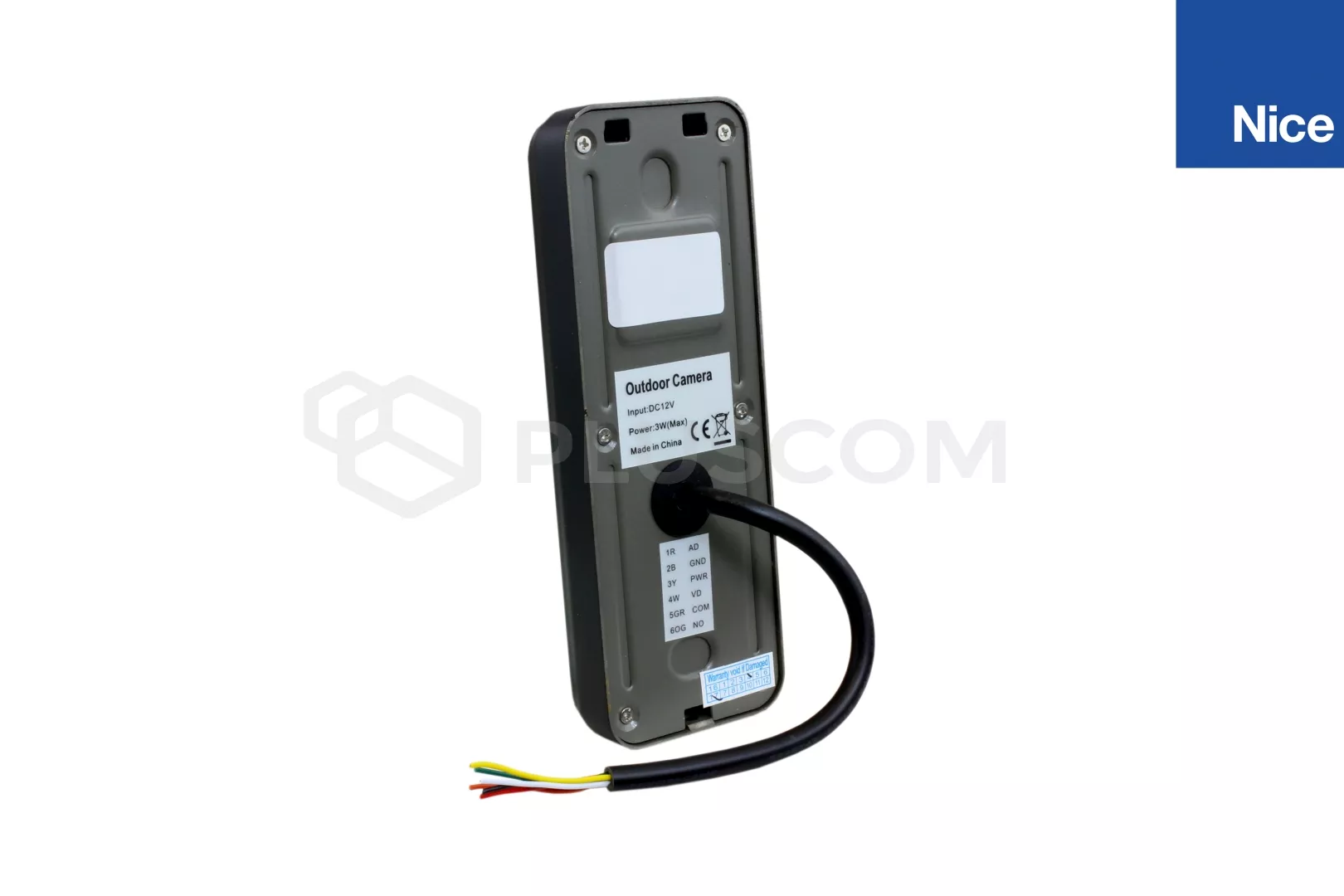

Nice Eye B Panel rozmówny:
BRAMOFON Nice EyeB
Wyposażony w jeden przycisk wywołania kamerę szerokokątną i oświetlacz LED.
Niewielkie wymiary panela (szerokość niecałe 50mm, głębokość tylko 15,5mm)
umożliwiają wykonanie estetycznej instalacji na wąskich metalowych
słupkach. Aluminiowa szczelna obudowa IP66 zapewnia wysoką wytrzymałość na
uszkodzenia mechaniczne oraz odporność na działanie niekorzystnych warunków
atmosferycznych
.
PARAMETRY:
- Kamera: 1/4'' Color CMOS 800 linii TV
- Kąt widzenia: 110°
- Montaż: natynkowy
- Zasilanie: DC 10-15V
- Pobór mocy: 2,5W
- Klasa szczelności: IP66
- Temperatura pracy: -30°C...60°C
- Wymiary: 133,2x48x15,5mm

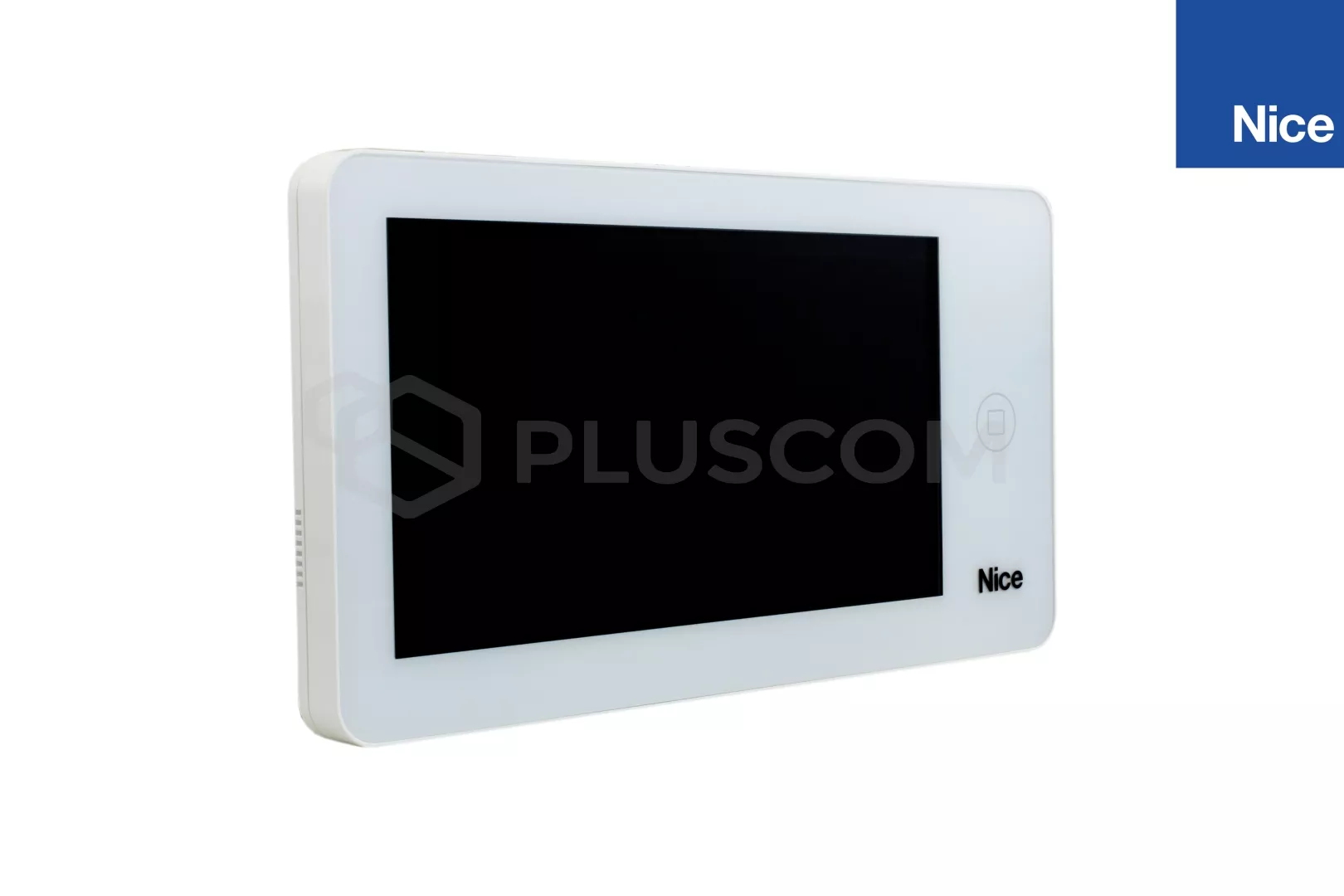

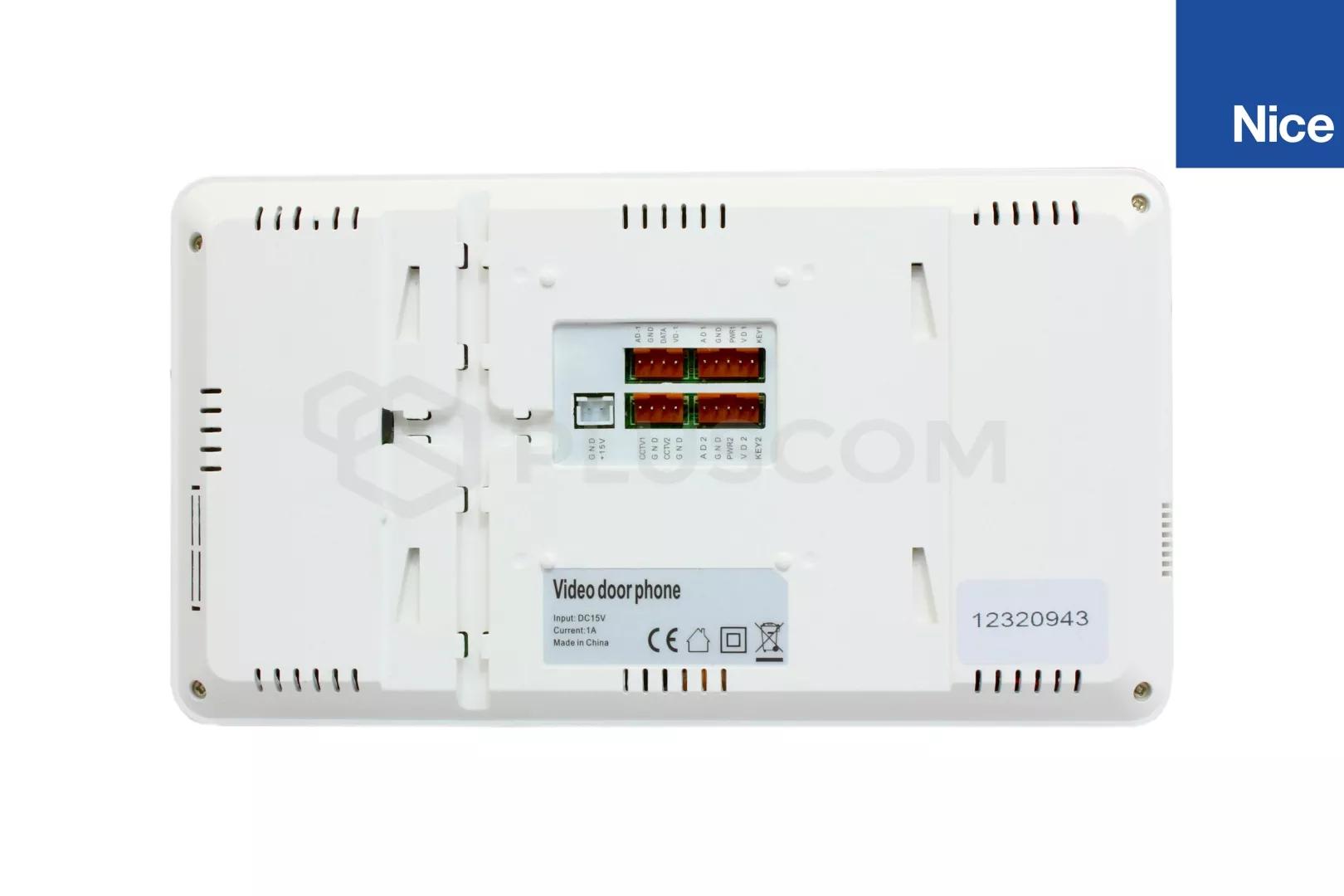

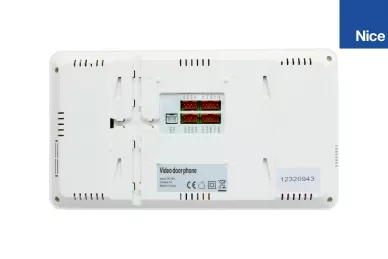

Nice PRO W Wideomonitor:
WIDEOMONITOR Nice Pro W
Nowoczesny niezawodny 7'' wideomonitor głośnomówiący z dotykowym
ekranem. Prosty i intuicyjny w obsłudze.
FUNKCJE I PARAMETRY:
- 7'' kolorowy wyświetlacz LCD o rozdzielczości 640x480
- ekran dotykowy pozwala na komfortową obsługę połączeń i wszystkich
funkcji monitora
- 7 polifonicznych dzwonków
- sterowanie elektrozaczepem i automatyką bramy (dodatkowy moduł
NC05)
- regulacja kontrastu, jasności głośności wyświetlacza
- funkcja ''prywatność'', wyciszenie wideomonitora
- wywołanie intercomowe
- odsłuchanie innego monitora

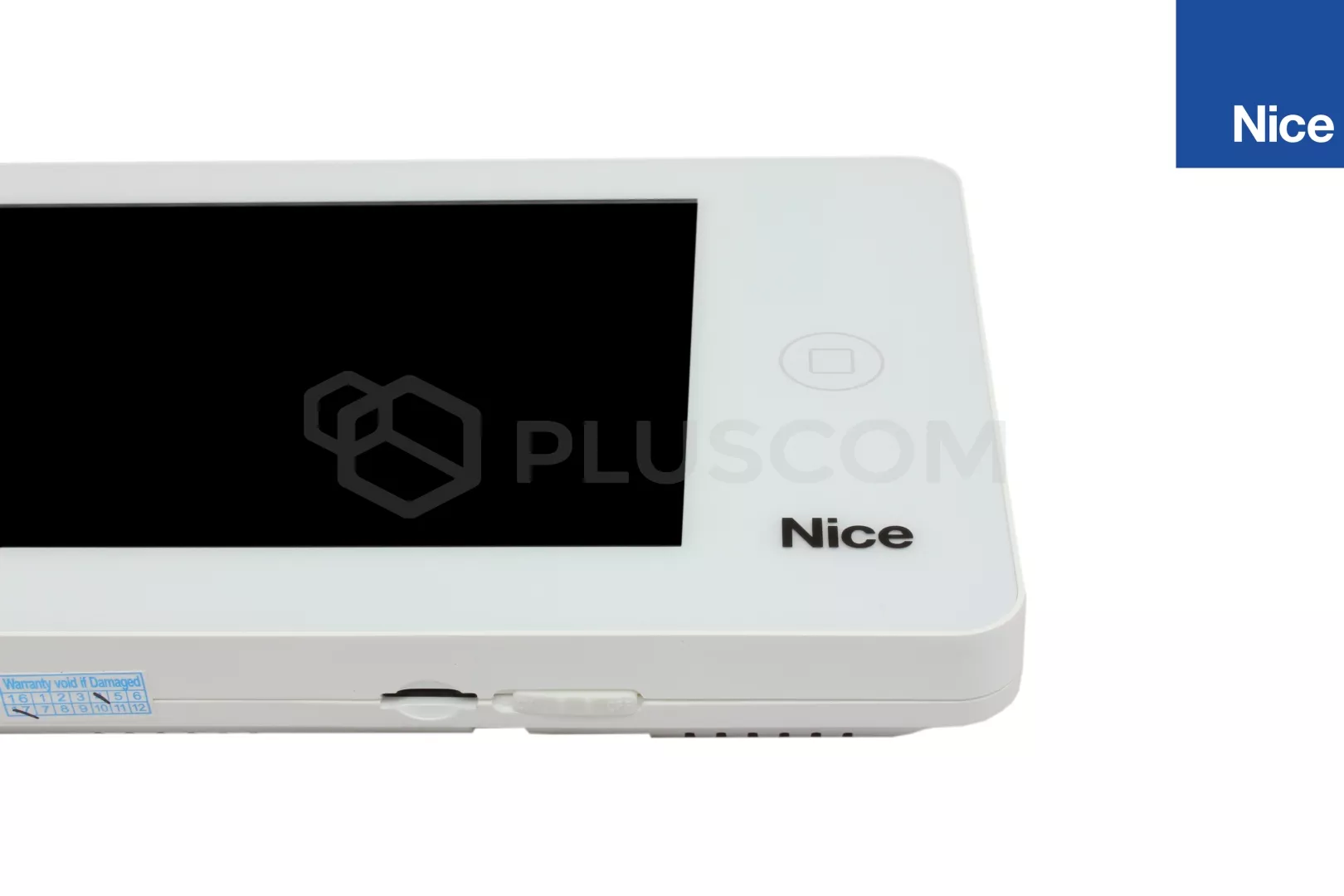

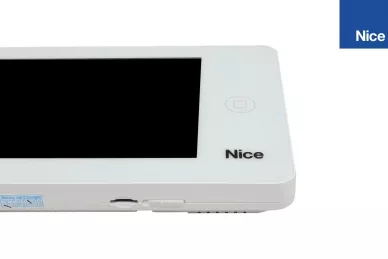

- wbudowany slot karty microSD
- funkcja rejestratora DVR z wykryciem ruchu
- zapis zdjęć osób dzwoniących z bramofonu
- dodatkowe funkcje multimedialne
PRZYGOTOWANIE INSTALACJI, OKABLOWANIA
Rodzaj użytego kabla zależy od dwóch czynników:
- odległości pomiędzy elementami systemu
- wyboru sposobu podłączenia i zasilania elektrozaczepu
WARIANT 1: Elektrozaczep podłączony do panela bramowego. Wymagane
dodatkowe zasilanie elektrozaczepu.
Jeśli odległość pomiędzy bramofonem a monitorem nie przekracza 50m:
- wykorzystujemy kabel 4x0,5mm
Jeśli odległość przekracza 50m:
- dla sygnału wideo zalecany jest kabel koncentryczny + 2x0,75mm
WARIANT 2: Elektrozaczep podłączony do wideomonitora wewnętrznego.
Elektrozaczep nie wymaga dodatkowego zasilania.
Jeśli odległość pomiędzy bramofonem a monitorem nie przekracza 50m:
- wykorzystujemy kabel 6x0,5mm
Jeśli odległość przekracza 50m:
- dla sygnału wideo zalecany jest kabel koncentryczny + 4x0,75mm
Zaleca się użycie kabla ekranowanego. W obu wariantach ekran przewodu musi
być uziemiony.
Do wykonania instalacji może zostać użyty ekranowany kabel FTP do zastosowań
zewnętrznych.
MONTAŻ:
Zalecana wysokość montażu wideomonitora to 1,5-1,6m. W zestawie znajduje się
ramka naścienna na której wieszamy monitor.Zarówno monitor jak i panel bramowy
przeznaczony jest do montażu natynkowego.
CZAS OTWARCIA ELEKTROZACZEPU:
Fabrycznie czas jest ustawiony na 1s. Zmiany czasu otwarcia można dokonać z
poziomu monitora.

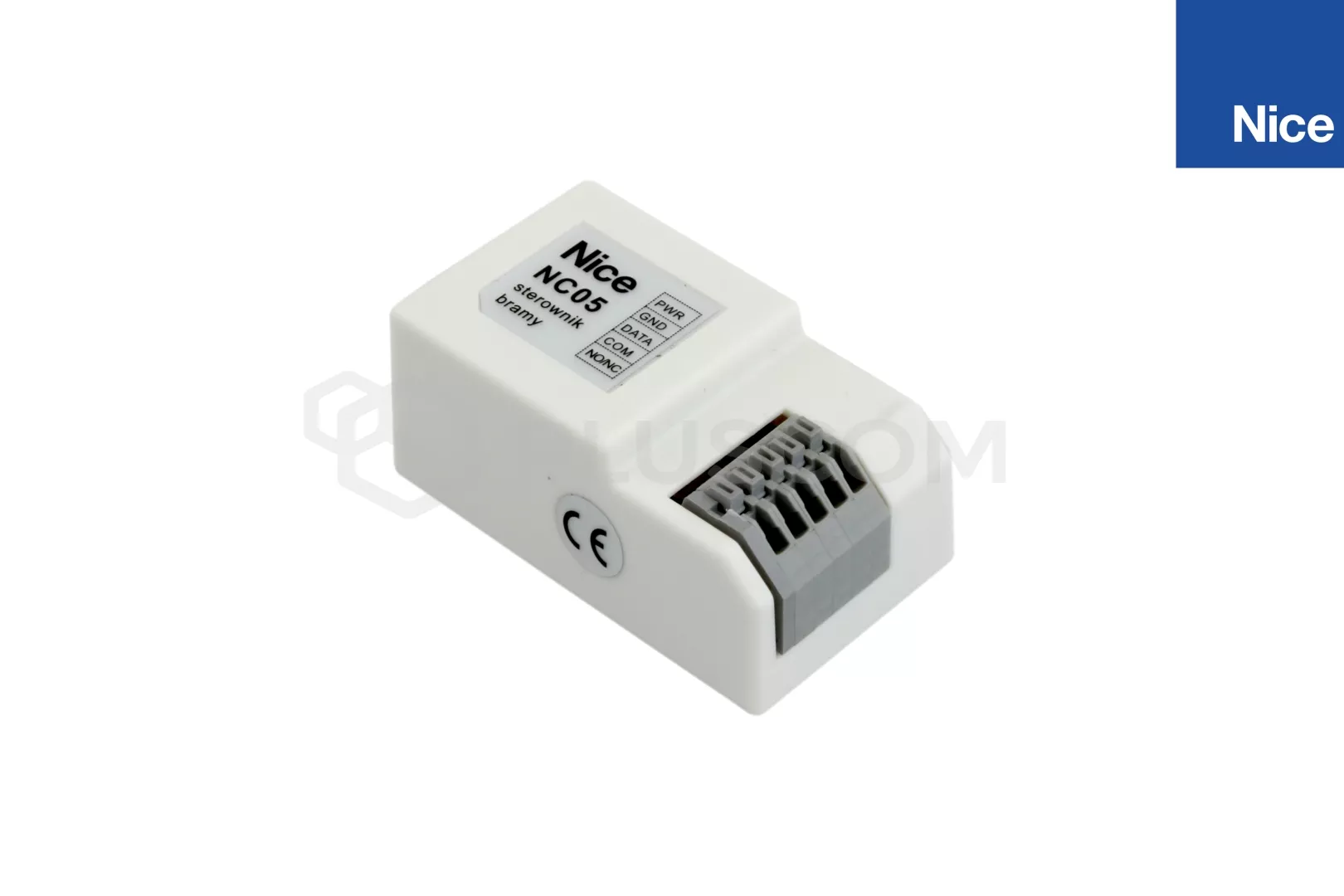

NC05 MODUŁ DO STEROWANIA AUTOMATYKĄ
Moduł umożliwia przekazanie sygnału sterującego z wideomonitora do centrali
sterującej automatyką lub sterownika oświetlenia. Podłączamy go do styków
GND i DATA ze złącza P3 wideomonitora. Może zostać umieszczony w dowolnym
miejscu magistrali łączącej wideomonitory. Nie wymaga dodatkowego
zasilania.
PARAMETRY:
- wymiary modułu: 46x27x20(h)mm
- typ wyjścia: NO
- napięcie styków przekaźnika: max 12V
- czas działania wyjścia 0.1-25s regulacja z poziomu wideomonitora
Moduł do sterowania aumtomatyką bramy:
ZAWARTOŚĆ ZESTAWU:
- panel rozmówny Nice Eye B
- monitor Nice Pro W
- ramka naścienna
- zasilacz DC
- kołki rozporowe i śruby mocujące
- zestaw złączek do podłączeń

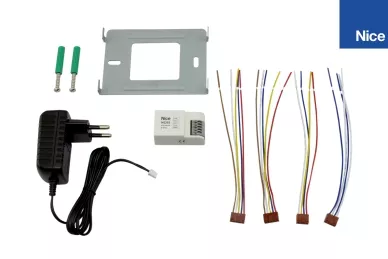

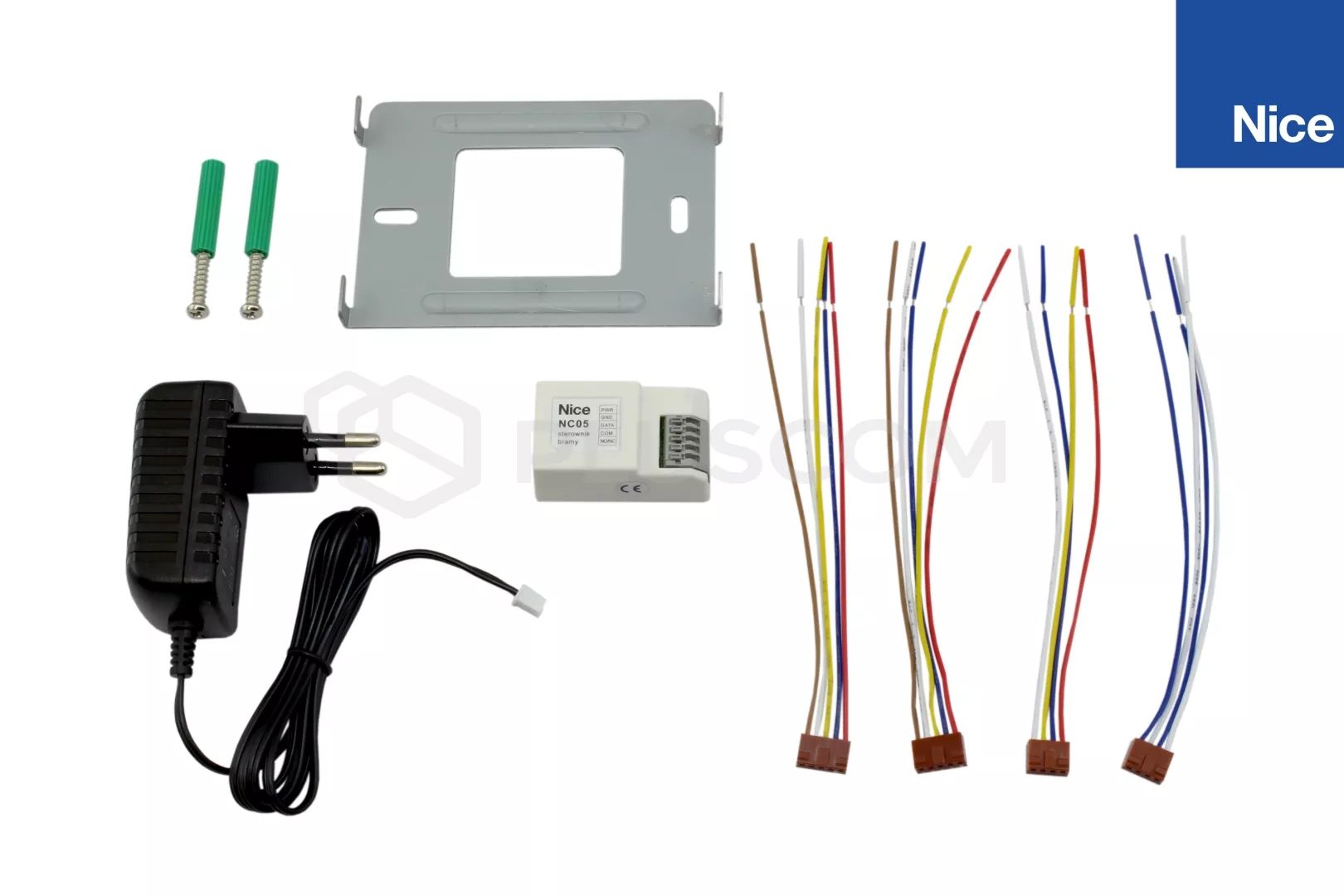

Akcesoria dostarczane z wideomonitorem:

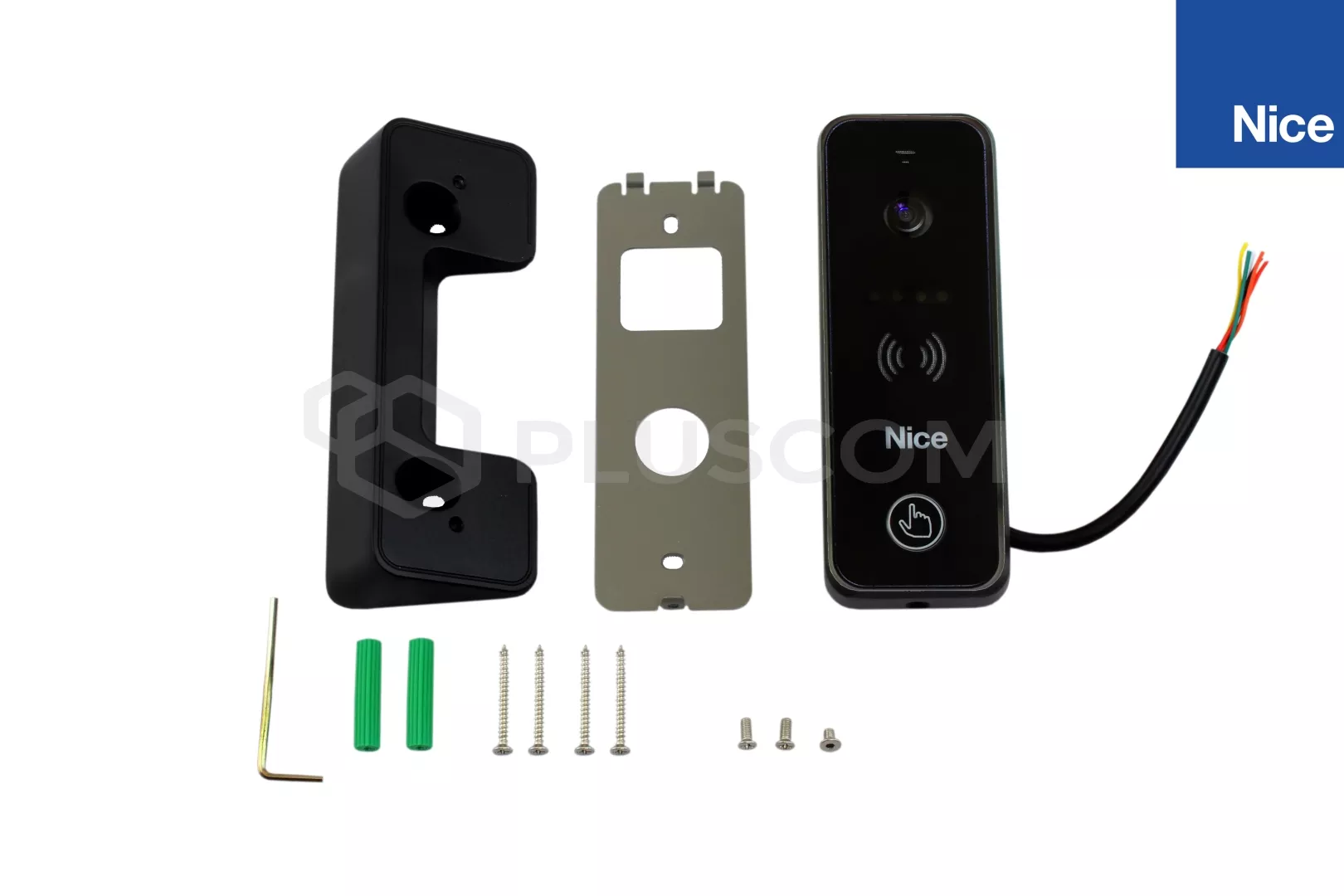

Akcesoria dostarczane z panelem rozmównym:
