Moduł przekaźnikowy Pulsar AWZ 610

19.68 PLN
16.00 PLN netto

Producent: Pulsar
Kod produktu: #10677
  • Liczba przekaźników: 1
  • Liczba zestyków: 1
  • Napięcie cewki: 10-14V DC
  • Wejście T+,T-, wyzwalanie przekaźnika stanem niskim lub wysokim

 Dostawa:
Wyślemy pojutrze!
Planowane dostarczenie: 2018-08-17 Piątek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Moduł przekaźnikowy AWZ610 (Moduł przekaźnikowy MP1)

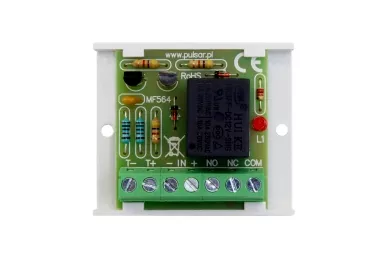

Moduł przekaźnikowy Pulsar AWZ 610

Moduł przekaźnikowy Pulsar AWZ 610


ZASTOSOWANIE:

Moduł przekaźnikowy MP1 AWZ 610 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.
Moduł posiada dwa niezależne wejścia T+, T-, służące do wyzwalania przekaźnika stanem niskim lub wysokim.

PARAMETRY TECHNICZNE:

  • napięcie zasilania modułu: DC 10-14V
  • pobór prądu: 45mA max
  • ilość przekaźników: 1
  • obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 2A
  • napięcie wyzwalania T:
    • T+, 5V - Uzas,
    • T- 0V (Uzas. - 5V)
  • wymiary: 50x43x22(h)mm
  • waga: 30g

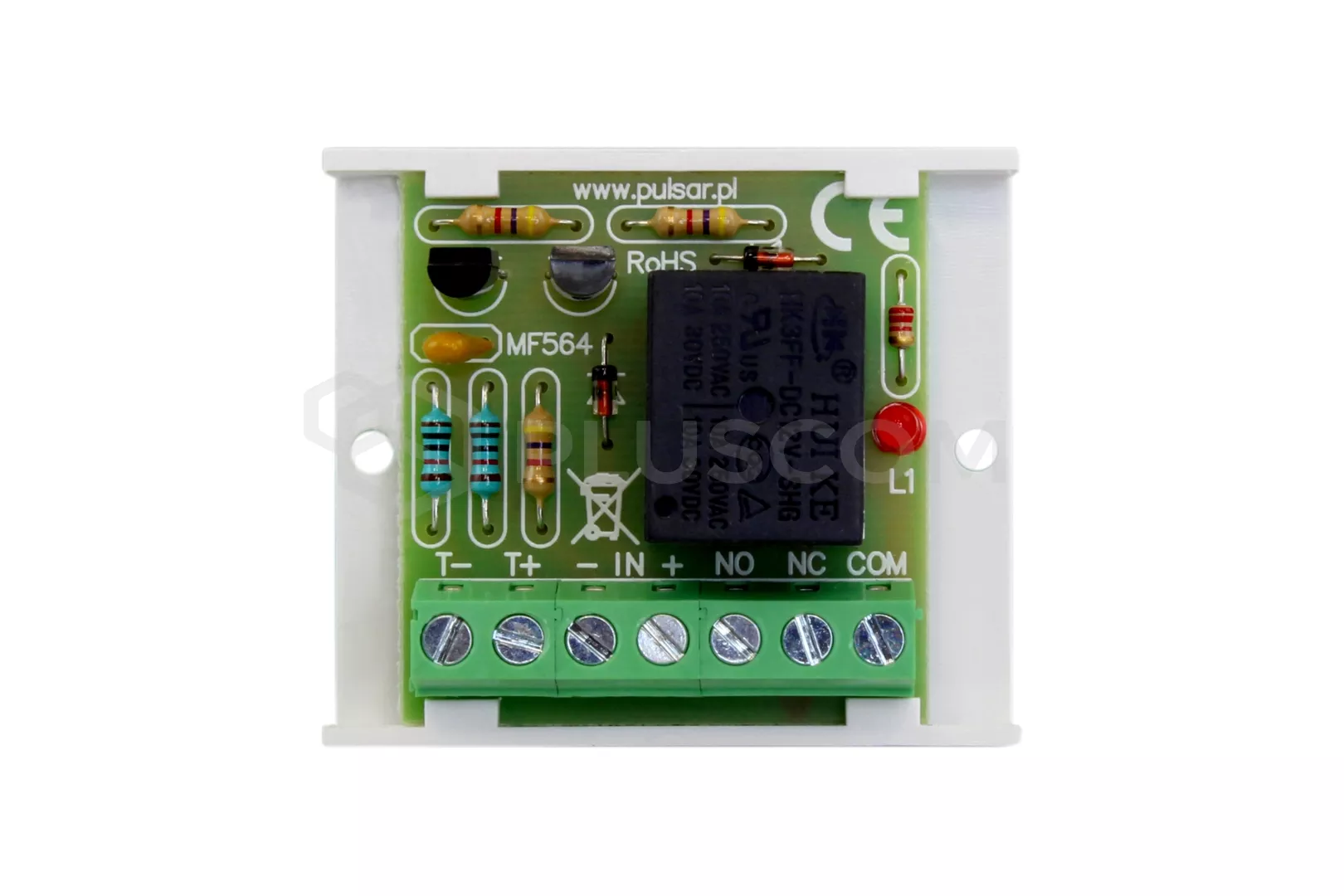

Moduł przekaźnikowy Pulsar AWZ 610

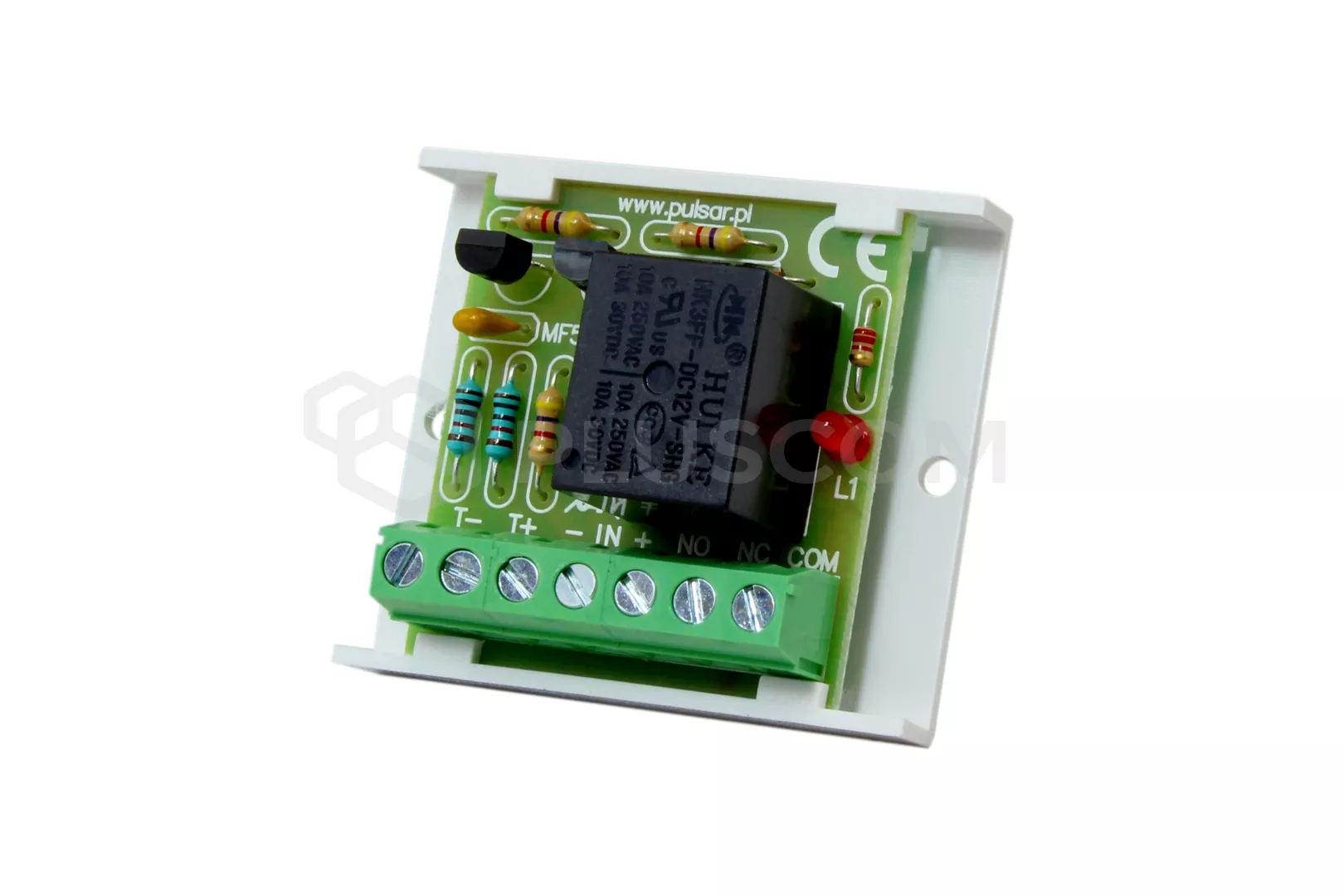

Moduł przekaźnikowy Pulsar AWZ 610

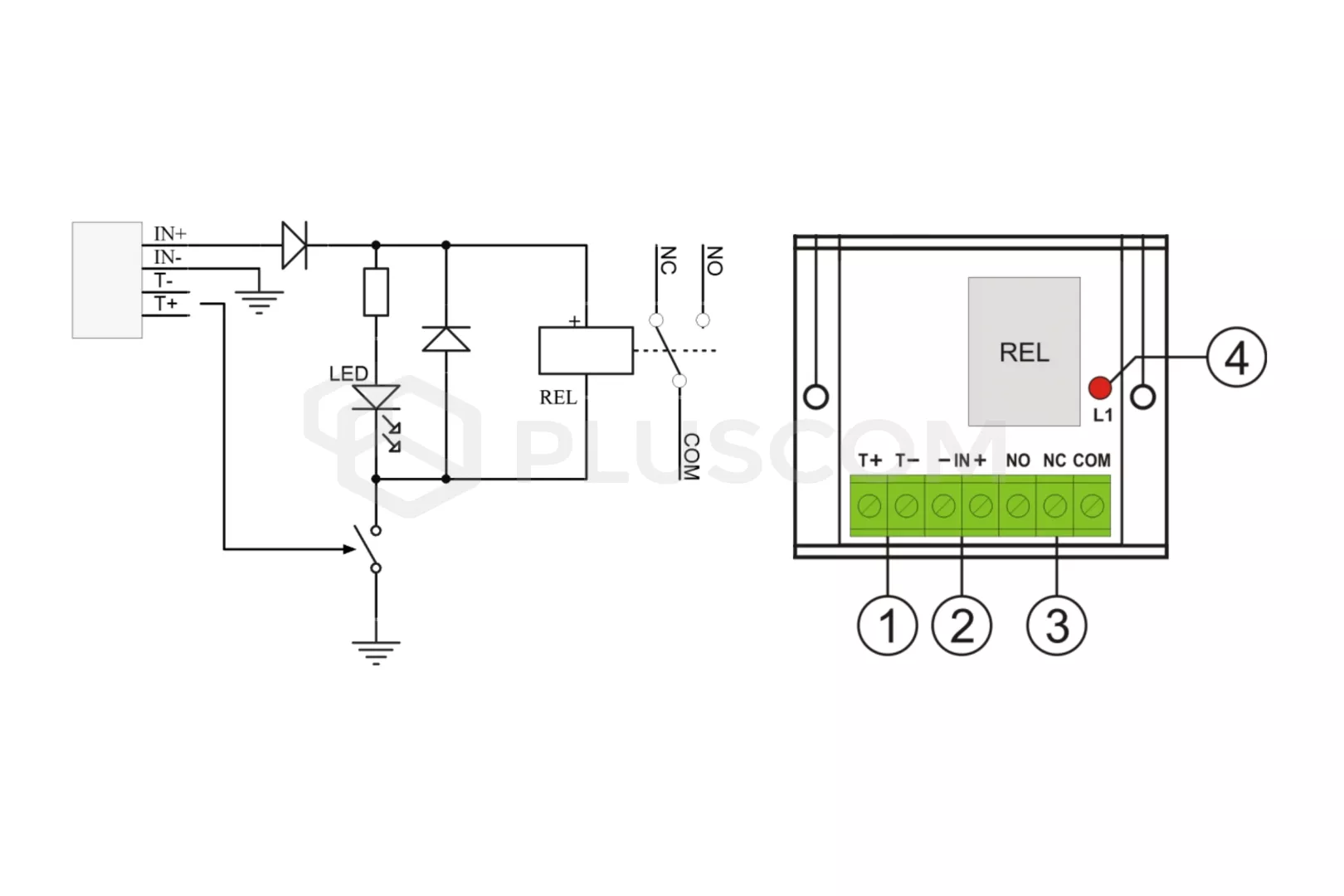

SCHEMAT ELEKTRYCZNY, OPIS ELEMENTÓW:
1. T-, T+, wejście napięcia sterującego działaniem przekaźników
2.
+IN-, wejście zasilania modułu\
3. Styki przekaźnika:
  • COM - zacisk wspólny przekaźnika
  • NO - zacisk normalnie otwarty przekaźnika
  • NC - zacisk normalnie zamknięty przekaźnika
4. Sygnalizacja optyczna LED (czerwona):
  • L1 świeci - styki COM - NO zwarte
  • L1 nie świeci styki COM - NC zwarte

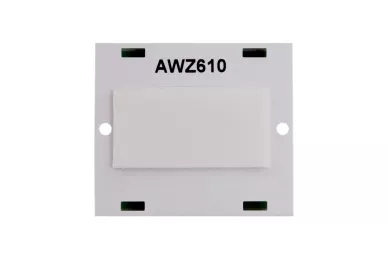

Sposób montażu: taśma samoprzylepna lub wkręty

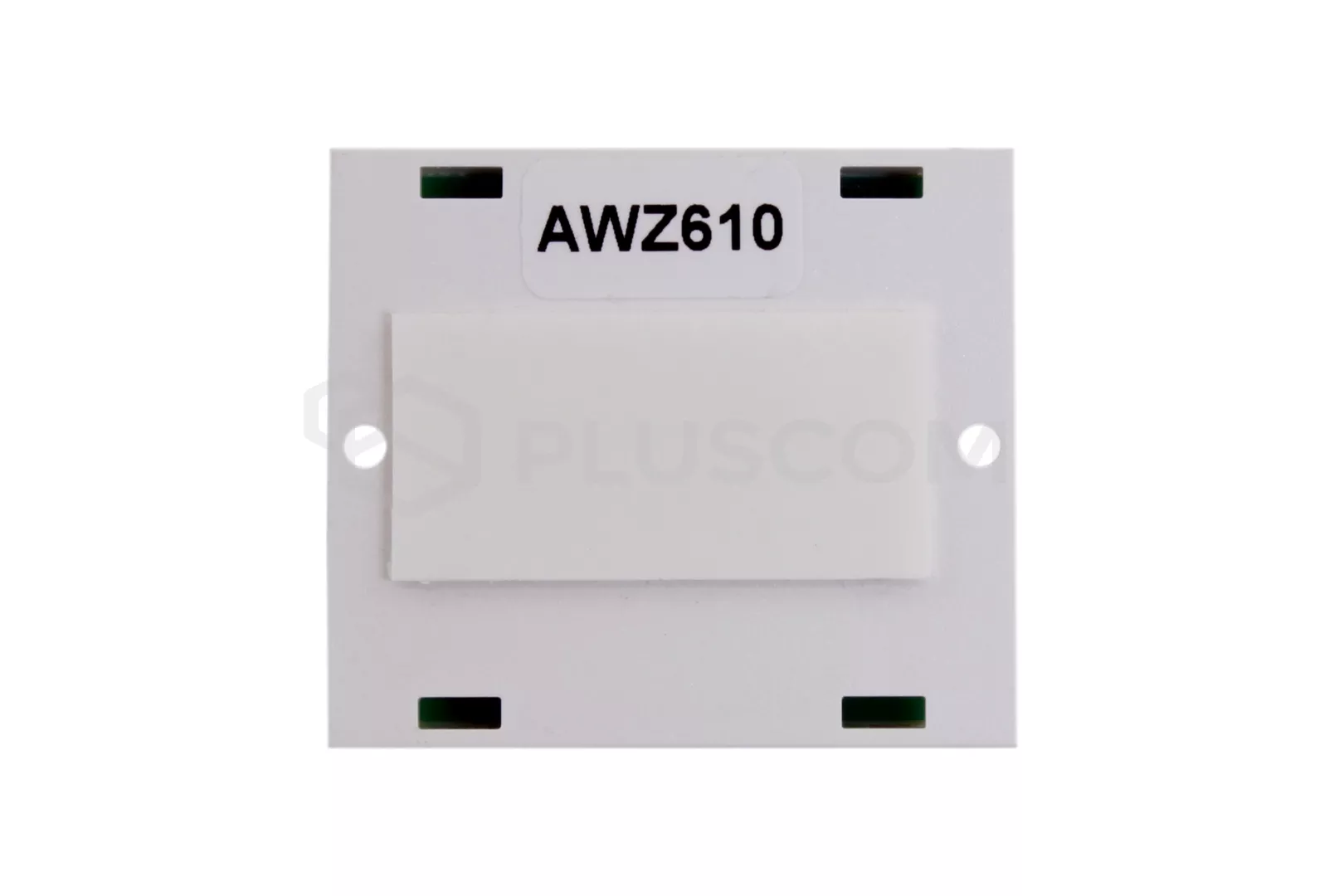

Sposób montażu: taśma samoprzylepna lub wkręty


MONTAŻ:

Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.


Specyfikacja techniczna
Ilość przekaźników: 1
Ilość zestyków: 1
Napięcie cewki: 10 - 14V DC
Obciążalność zestyków: 2A, 30V DC, 50V AC
Maksymalny prąd: 45mA
Rodzaj zabezpieczenia: brak
Zasilanie: 10 - 14V DC
Temperatura pracy: -10 ... +50°C
Wymiary: 50 x 22 x 43mm
Waga: 30g
