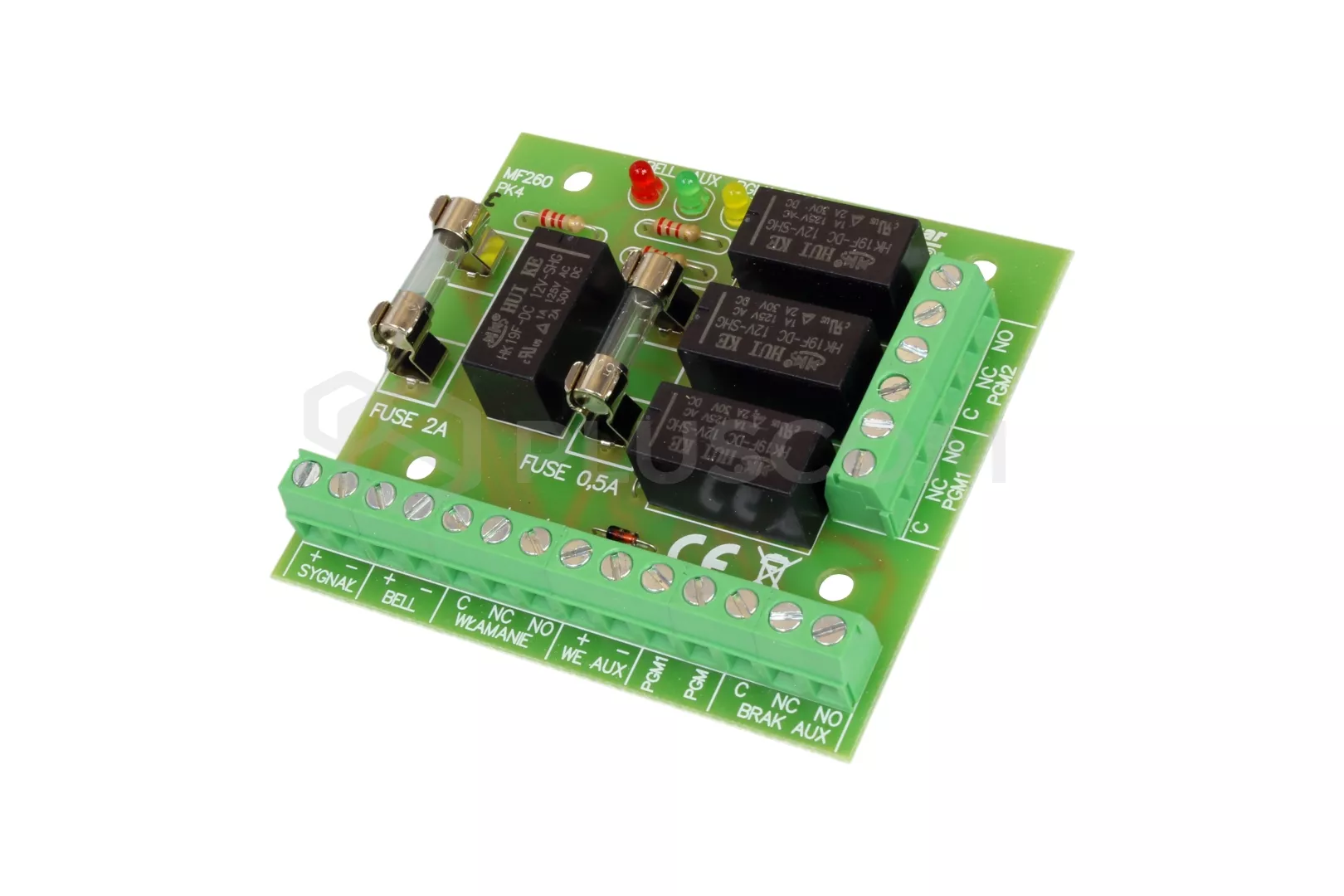

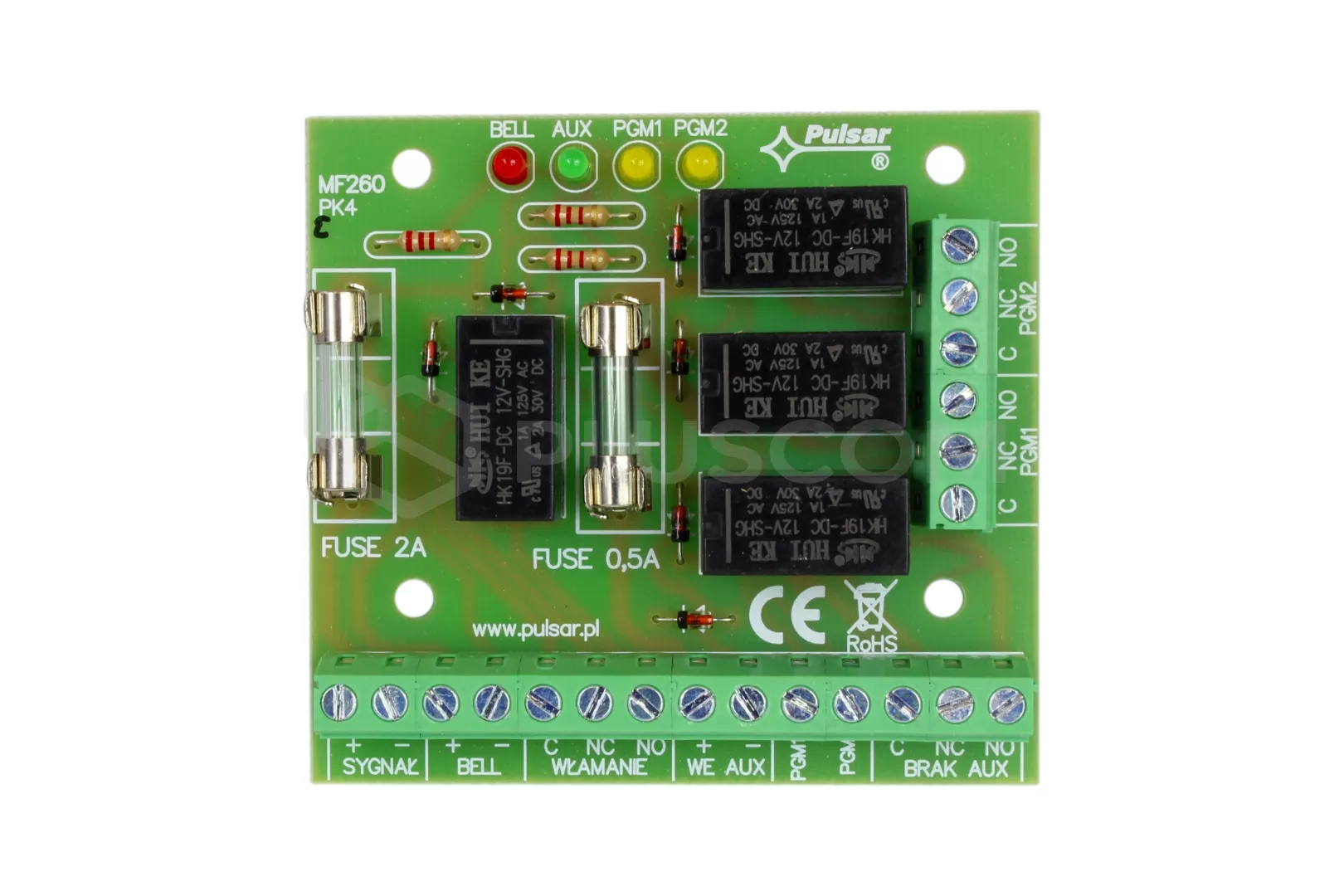

Moduł przekaźnikowy Pulsar AWZ 515

Moduł przekaźnikowy AWZ515 z bezpiecznikami w obwodzie cewki przekaźnika (Moduł przekaźnikowy PK4)

ZASTOSOWANIE:
Moduł przekaźnikowy PK4 AWZ 515 przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.
Posiada bezpiecznik w obwodzie przekaźnika (BELL+, SYGNAL+)
Diody LED sygnalizują działanie przekaźników.

PARAMETRY TECHNICZNE:

• napięcie cewki przekaźnika: 10-14V DC
• prąd cewki: 25mA 12V DC
• ilość przekaźników: 4

• obciążenie styków przekaźnika: max 30V DC, 50V AC, prąd max: 2A
• czas załączenia/wyłączenia: 15ms/8ms
• wymiary: 75x70x20(h)mm
• waga: 63g

MONTAŻ:

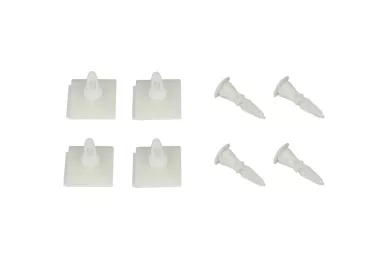

Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. W komplecie dołączono kołki dystansowe fi=6mm (4szt z samoprzylepną podstawą 4szt do osadzenia w otworach) służące do zamocowania na płaskiej powierzchni, ściankach obudowy, zasilacza buforowego, płyty montażowej itp.).

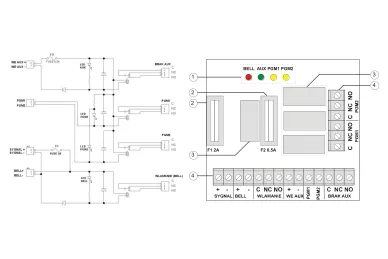

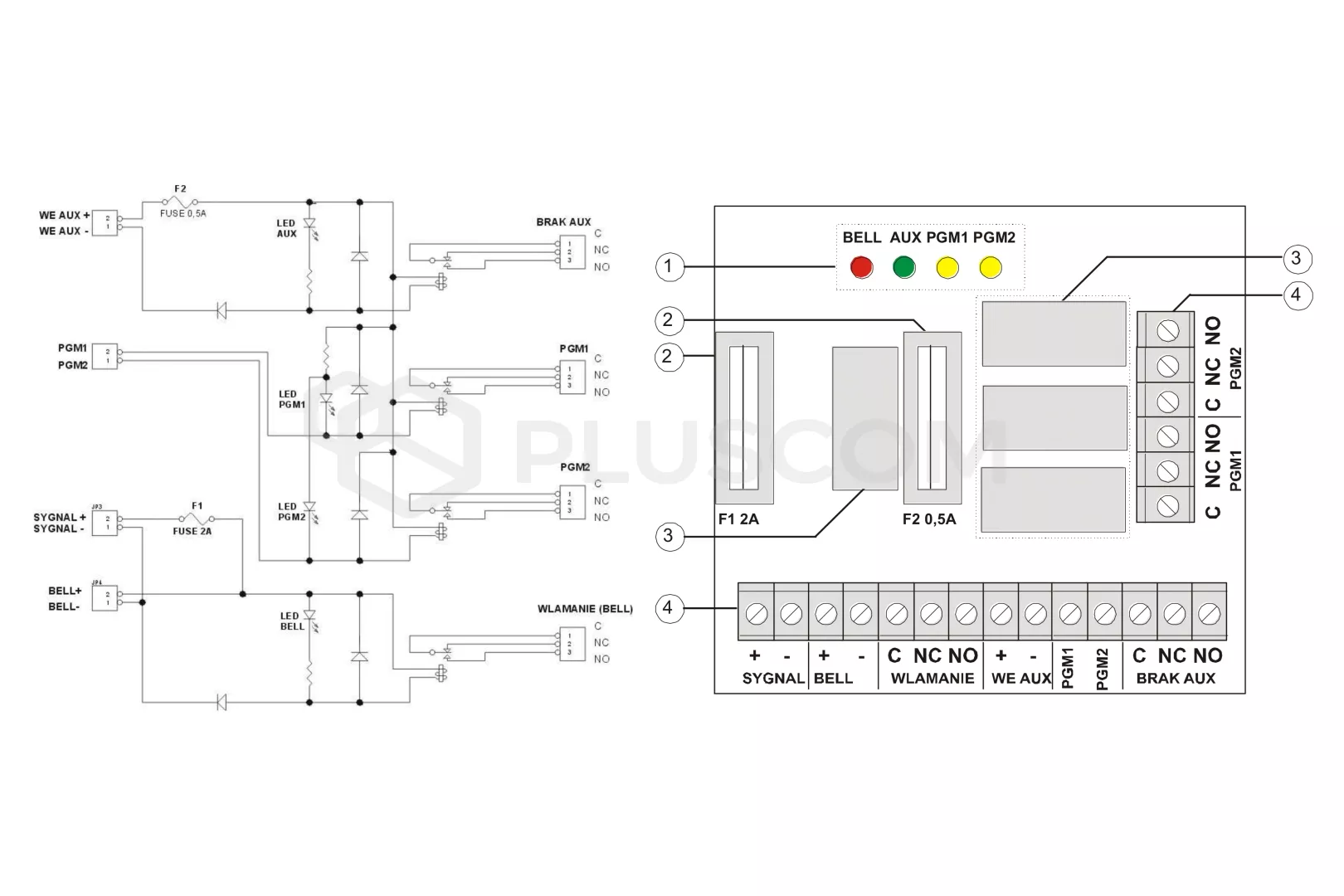

Widok ogólny modułu, schemat elektryczny:

OPIS MODUŁU: diody LED sygnalizujące działanie przekaźników bezpiecznik przekaźniki zaciski modułu ZACISKI MODUŁU: SYGNAL(+/-), BELL (+/-), WE AUX+, WE AUX, PGM1, PGM2 - wejścia napięcia sterującego działaniem przekaźnika C - zacisk wspólny przekaźnika NO - zacisk normalnie otwarty przekaźnika NC - zacisk normalnie zamknięty przekaźnika
