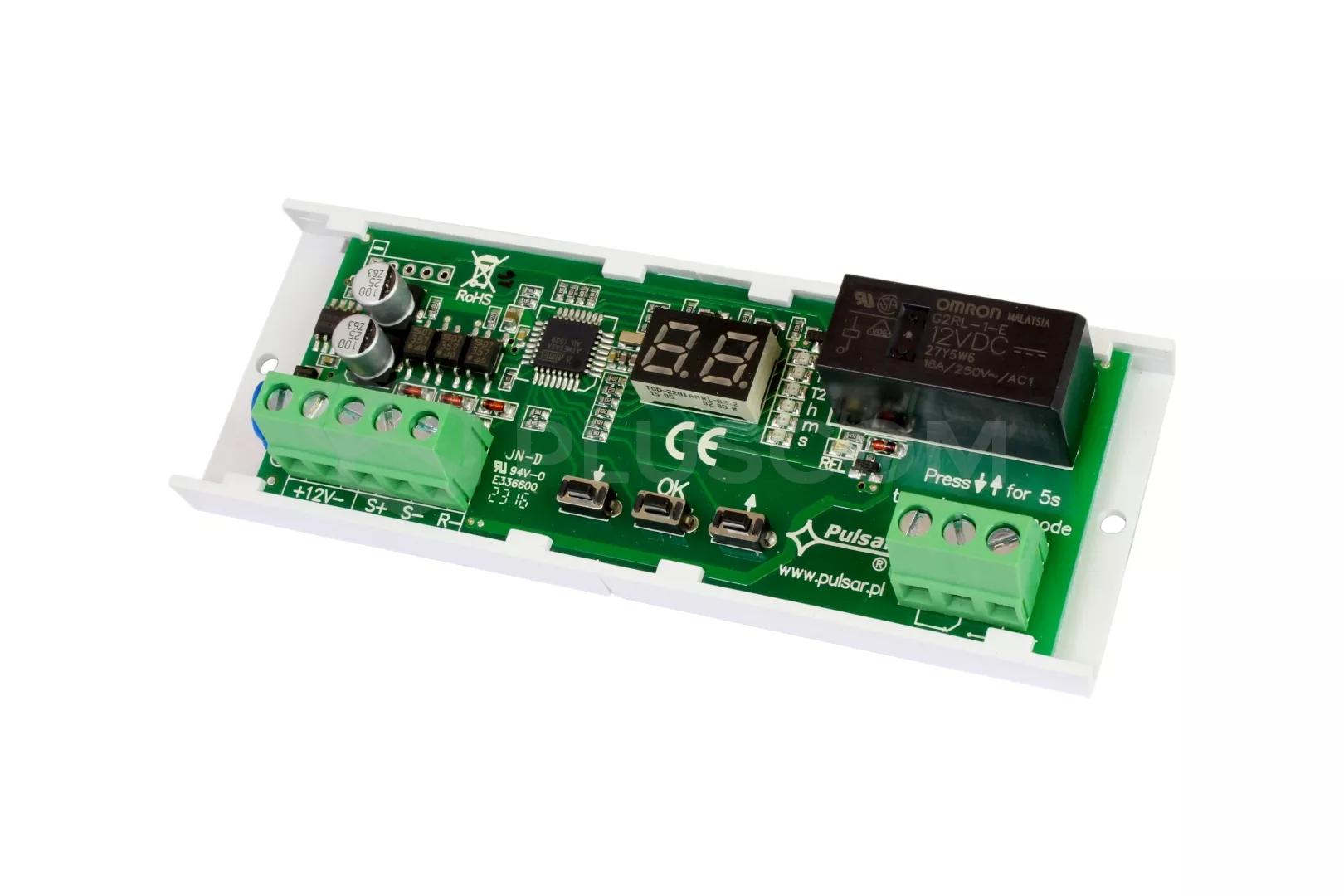

Moduł przekaźnika czasowego Pulsar AWZ 516

137,76 PLN zawiera 23.00% VAT
Kod produktu: #10643
Producent: Pulsar
  • Liczba przekaźników: 1
  • Liczba zestyków: 1
  • Napięcie zasilania: 10-16V DC
  • 18 programów czasowo-logicznych
  • 3 przyciski funkcyjne, wyświetlacz LED
Dostawa i podatek:
Polska VAT: 23.00% zmień
Koszt wysyłki od:
9,99 PLN

Produkty uzupełniające:
Moduł przekaźnika czasowego Pulsar AWZ 526 Moduł przekaźnika czasowego Pulsar AWZ 525

Moduł przekaźnika czasowego AWZ516 (Moduł czasowy PC1)

Moduł przekaźnika czasowego umożliwiającego realizację programów czasowo-logicznych. Do wykorzystania jest 18 różnych programów. Funkcje realizowane przez moduł mogą być wykorzystywane w szerokim zakresie od prostych zastosowań takich jak wydłużenie krótkich impulsów sterujących pracą rygli, zwór elektromagnetycznych, sterowania bistabilnego aż do realizacji złożonych funkcji zależnych od stanu wejścia S i ustawionych timerów. Stąd przekaźnik znajduje zastosowanie w obwodach automatyki i sterowania, oraz projektach kontroli dostępu z logicznymi zależnościami  od stanu kontrolera, czujnika otwarcia drzwi (kontaktrona) itp.

CECHY:
  • 18 programów czasowo-logicznych
  • zakres mierzonych czasów do 100h
  • duża dokładność odmierzanych czasów
  • obciążalność styków przekaźnika: DC 30V, AC 250V, prąd max 10A
  • proste programowanie przy użyciu trzech przycisków funkcyjnych, wyświetlacz LED oraz diody informują o ustawionych parametrach
  • trzy wejścia:
    • wejście sterujące wyzwalane plusem zasilania (S+)
    • wejście sterujące wyzwalane masą (S-)
    • wejście resetujące wyzwalane masą (R-)
  • zasilanie: DC 10-16V

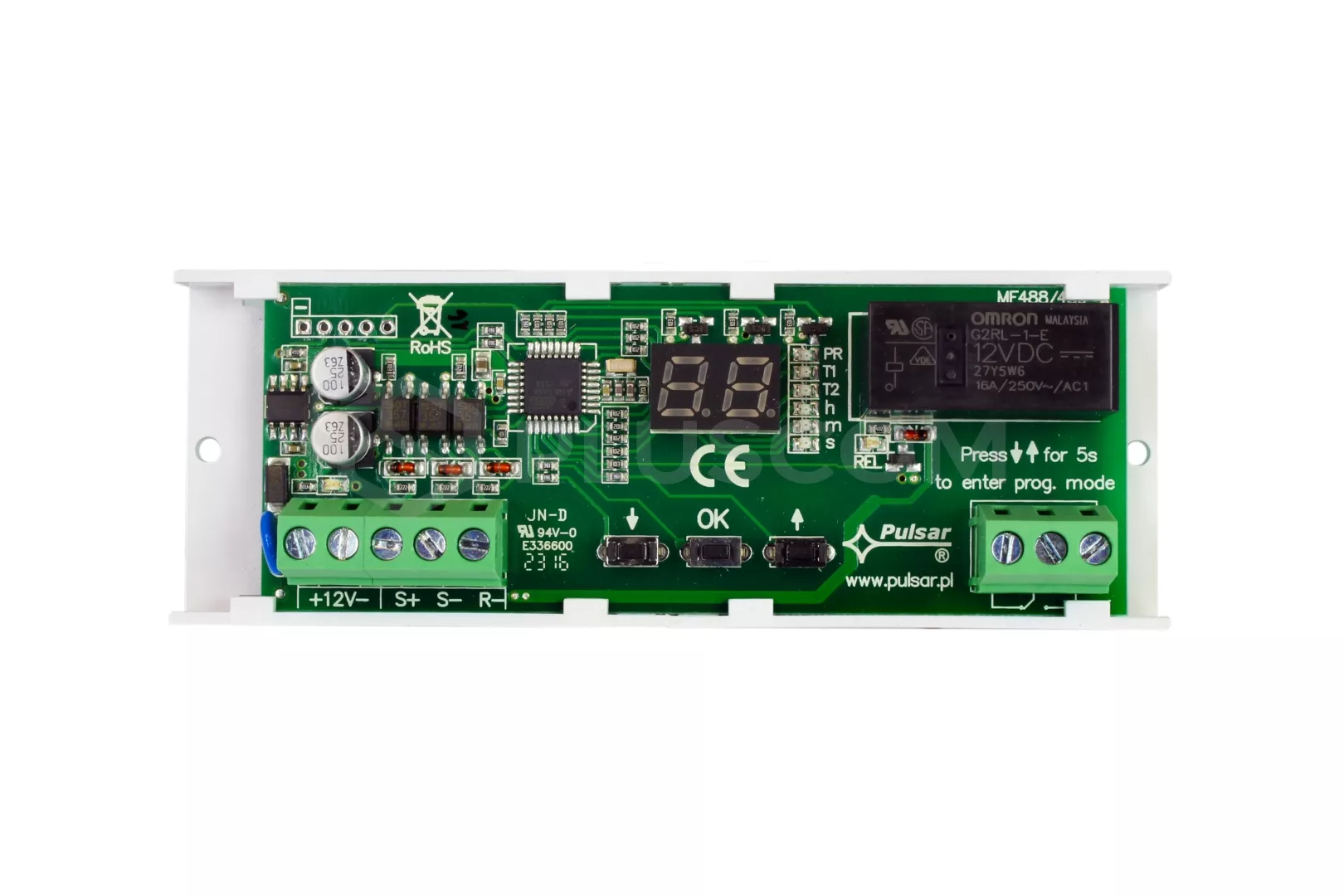

Moduł przekaźnika czasowego Pulsar AWZ 516

Moduł przekaźnika czasowego Pulsar AWZ 516

PROGRAMOWANIE
Do wybrania programu i ustawienie czasu T1 i T2 wykorzystujemy trzy przyciski funkcyjne. Diody LED oraz podwójny wyświetlacz 7-segmentowy informują o wybranych/ustawionych wartościach.

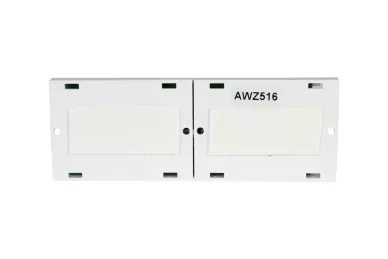

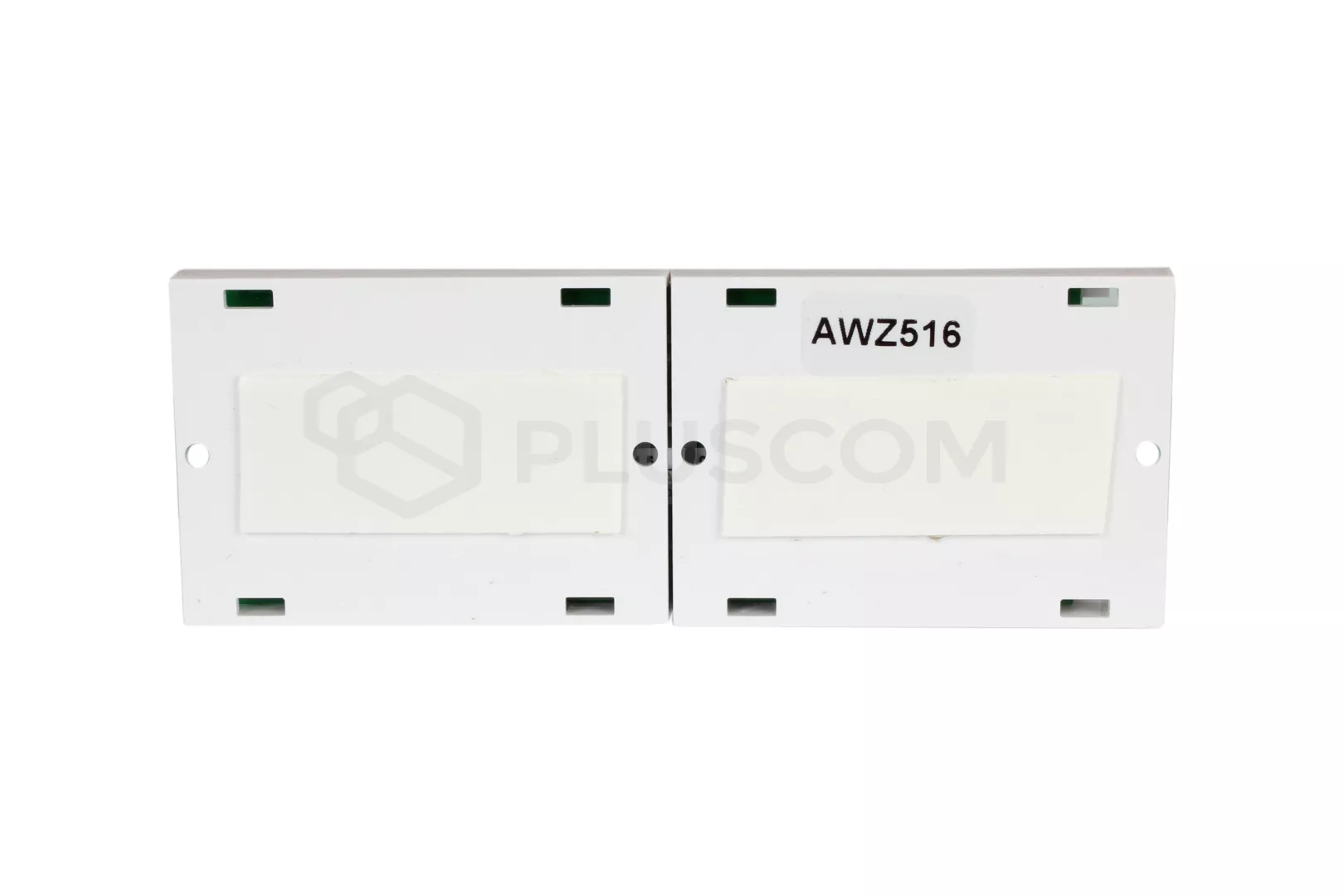

Sposób montażu: taśma samoprzylepna lub wkręty

Sposób montażu: taśma samoprzylepna lub wkręty


MONTAŻ
Przekaźnik nie posiada obudowy, konstrukcja otwarta, dlatego zalecane jest umieszczenie modułu w obudowie, szafie lub puszce w sąsiedztwie centrali lub sterowanego urządzenia. Do montażu można wykorzystać zintegrowaną taśmę samoprzylepną lub wykorzystać otwory do przykręcenia listwy do podłoża.
Materiały do pobrania
Karta Produktu 0.1 MB
Instrukcja 0.84 MB
Deklaracja CE 0.14 MB
