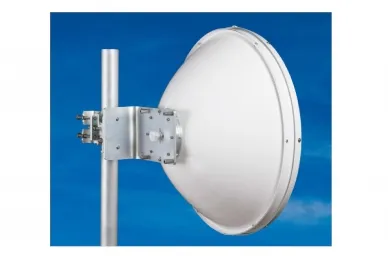

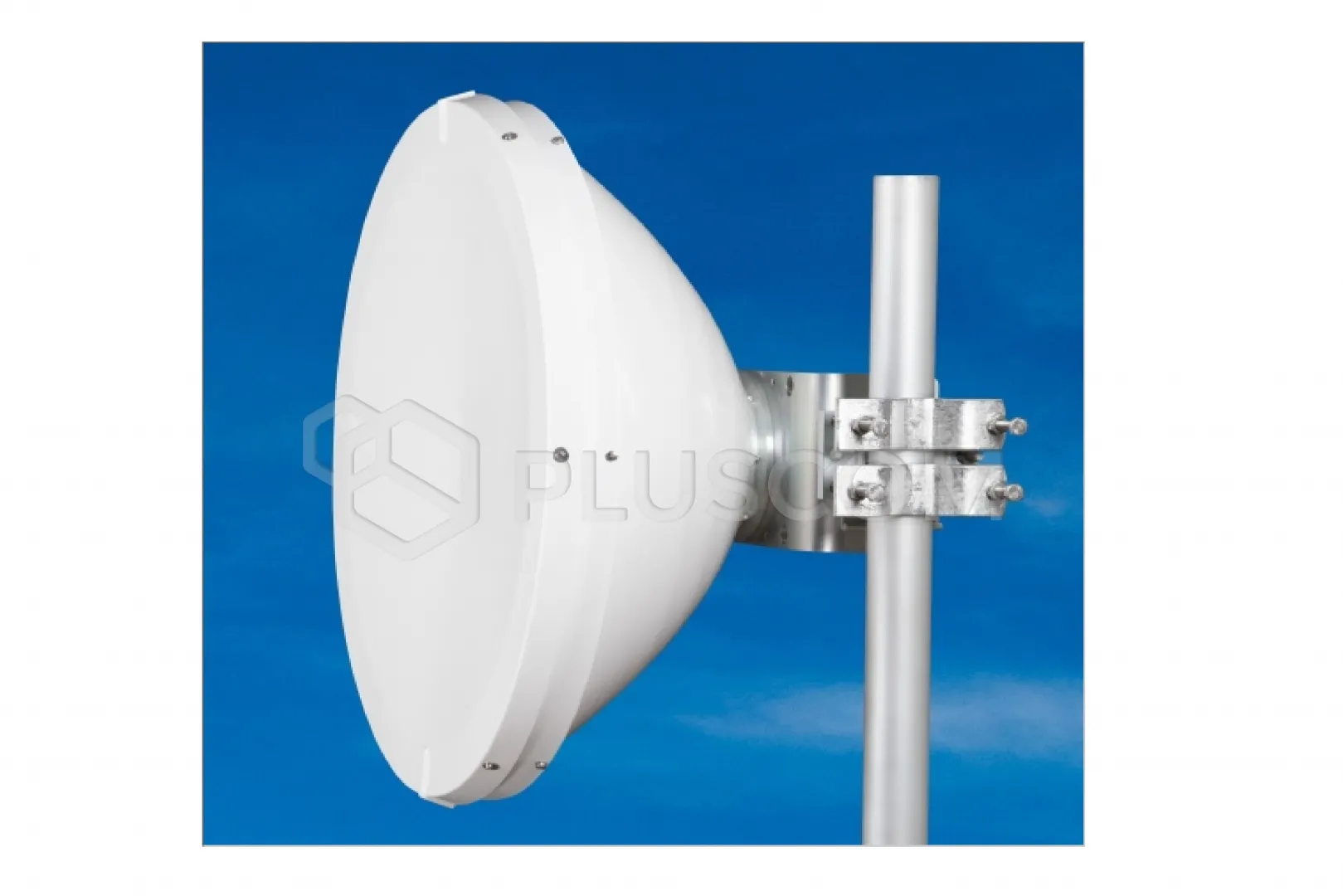

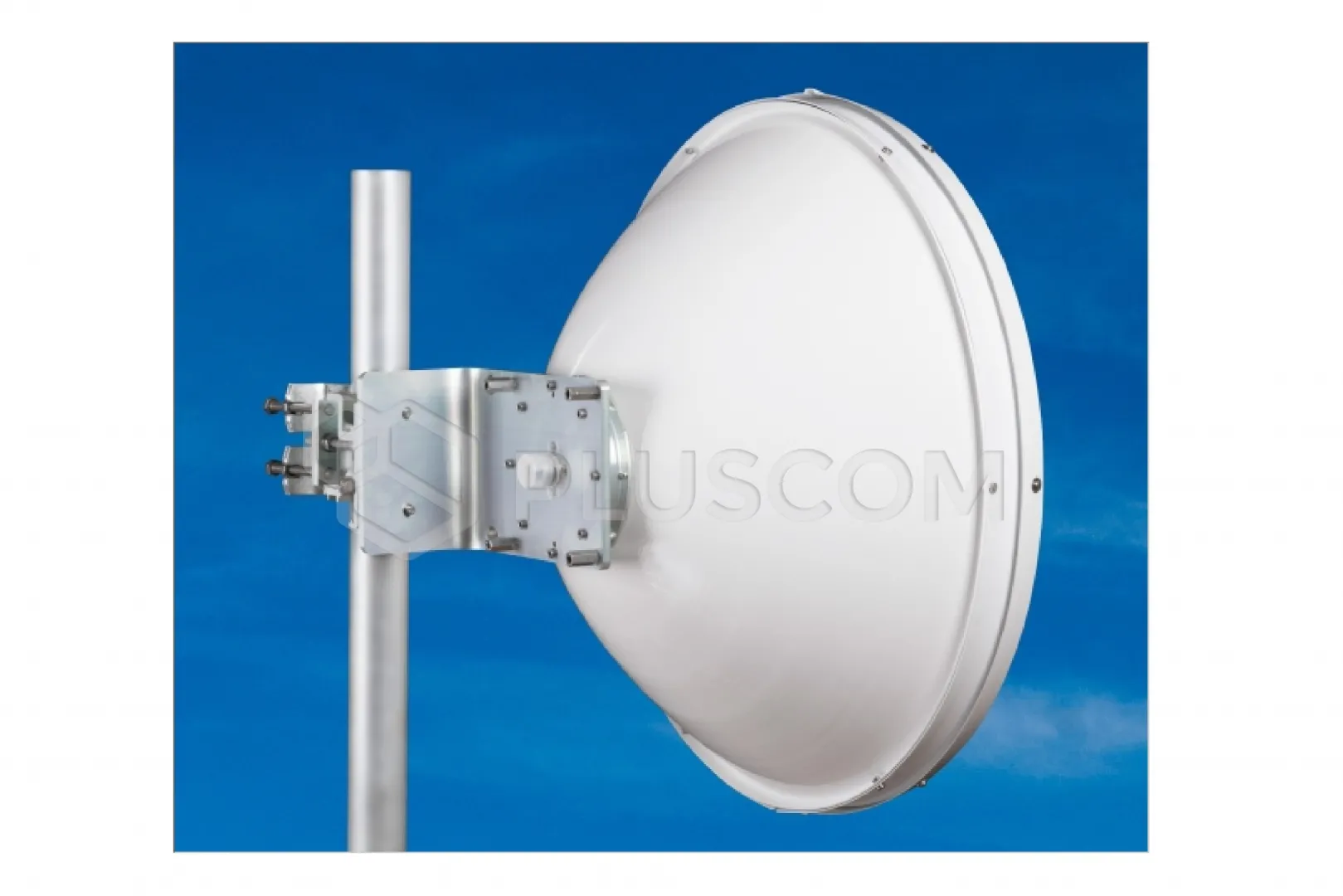

Jirous Antena paraboliczna JRME-680-10/11

Jirous Antena paraboliczna JRME-680-10/11

Antena JRME – 680 – 10/11 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 10 i 11 GHz. Precyzyjna praca z głębokim reflektorem i kołnierzem spełnia normy ETSI klasy 3 i ACMA - RALI FX3 klasy B.

CECHY:

• Głęboka parabola i dodatkowy kołnierz o wyjątkowo wysokiej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Bardzo wysoki stosunek przód/tył
• Wysoka izolacja sąsiednich ogniw
• W zestawie osłona radarowa
• Masywny uchwyt JDMW-900 z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wyjątkowa stabilność wiatrowa

Zaprojektowany dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Inne adaptery na zamówienie

Parametry elektryczne:

• Zakres częstotliwości: 10,0 – 12,0 GHz
• Zysk – niska częstotliwość: 34,1 ± 1 dBi
• Zysk – wysoka częstotliwość: 36,0 ± 1 dBi
• Stosunek przód-tył: ≥ 61 dB
• XPD: ≥ 35 dB
• Szerokość wiązki - 3 dB: 3° ± 0,5°
• Tłumienie odbicia: ≥ 18 dB/10,3 – 11,7 GHz
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna
  - US FCC część 101A | 10,550 – 10,680 GHz
  - US FCC Część 101B | 10,7 – 11,7 GHz
  - Klasa 3 ETSI EN 302-217-4-2
  - Klasa B ACMA - RALI FX3

Parametry mechaniczne:

• Parabola: Ø 680 mm, stop aluminium
• Radome: tworzywo sztuczne ABS, odporne na działanie promieni UV
• Wejście/wyjście: Falowód kołowy Ø 19 mm
• Montaż na maszcie: Ø 40–120 mm
• Obciążenie wiatrem eksploatacyjnym: 180 km/h (112 mph)
• Wytrzymałość na obciążenie wiatrem: 240 km/h (149 mph)
• Masa anteny: 7,3 kg
• Masa uchwytu: 3,2 kg

Zalecamy montaż na maszcie o średnicy minimalnej ø 50 mm w rejonach, w których spodziewane jest występowanie silnych wiatrów.
