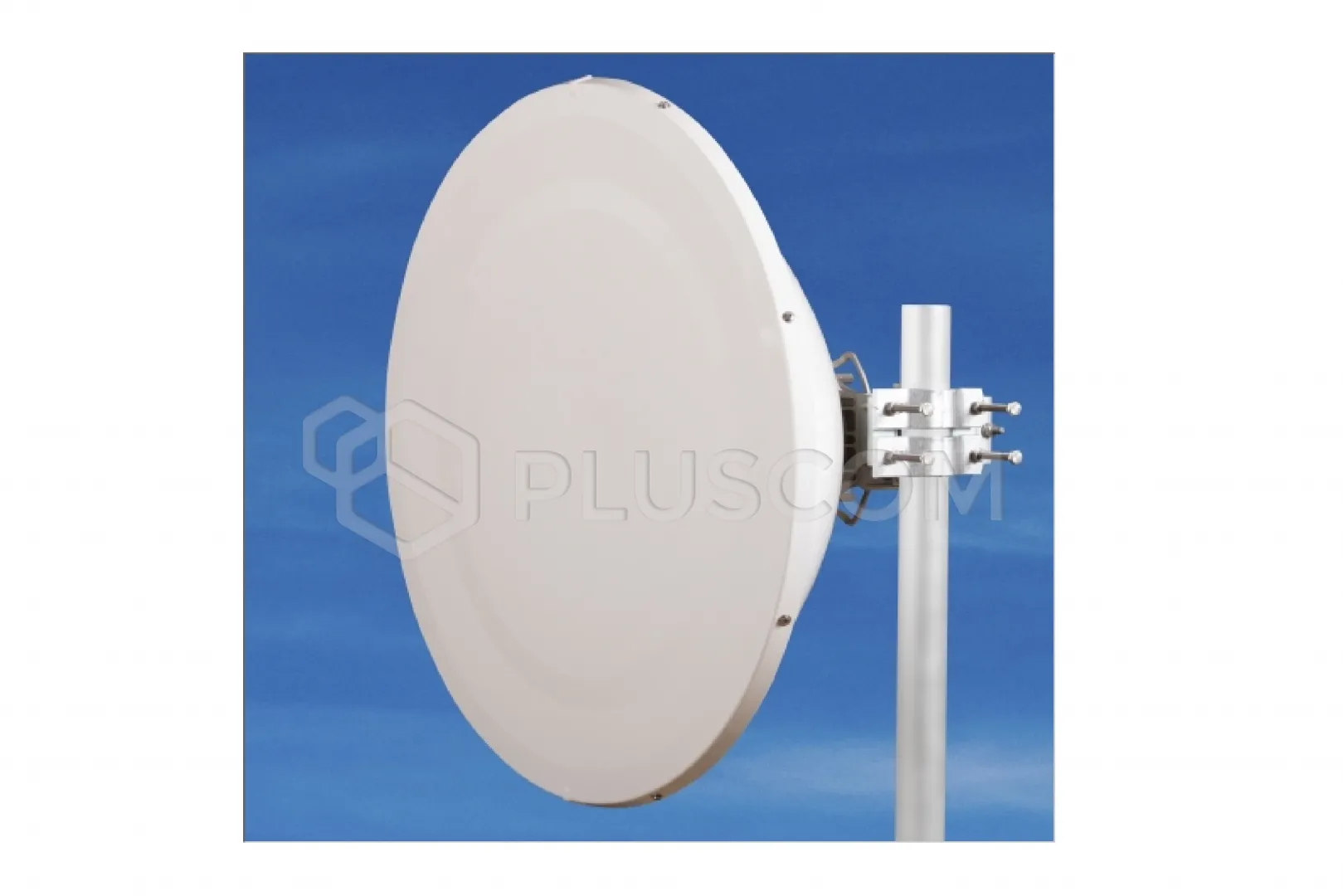

Jirous Antena paraboliczna JRMD-900-10/11

Jirous Antena paraboliczna JRMD-900-10/11

Antena JRMD – 900 – 10/11 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 10 i 11 GHz. Nowa generacja ma konstrukcję głębokiego reflektora z masywnym uchwytem.

CECHY:

• Głęboka parabola o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• W zestawie osłona radarowa

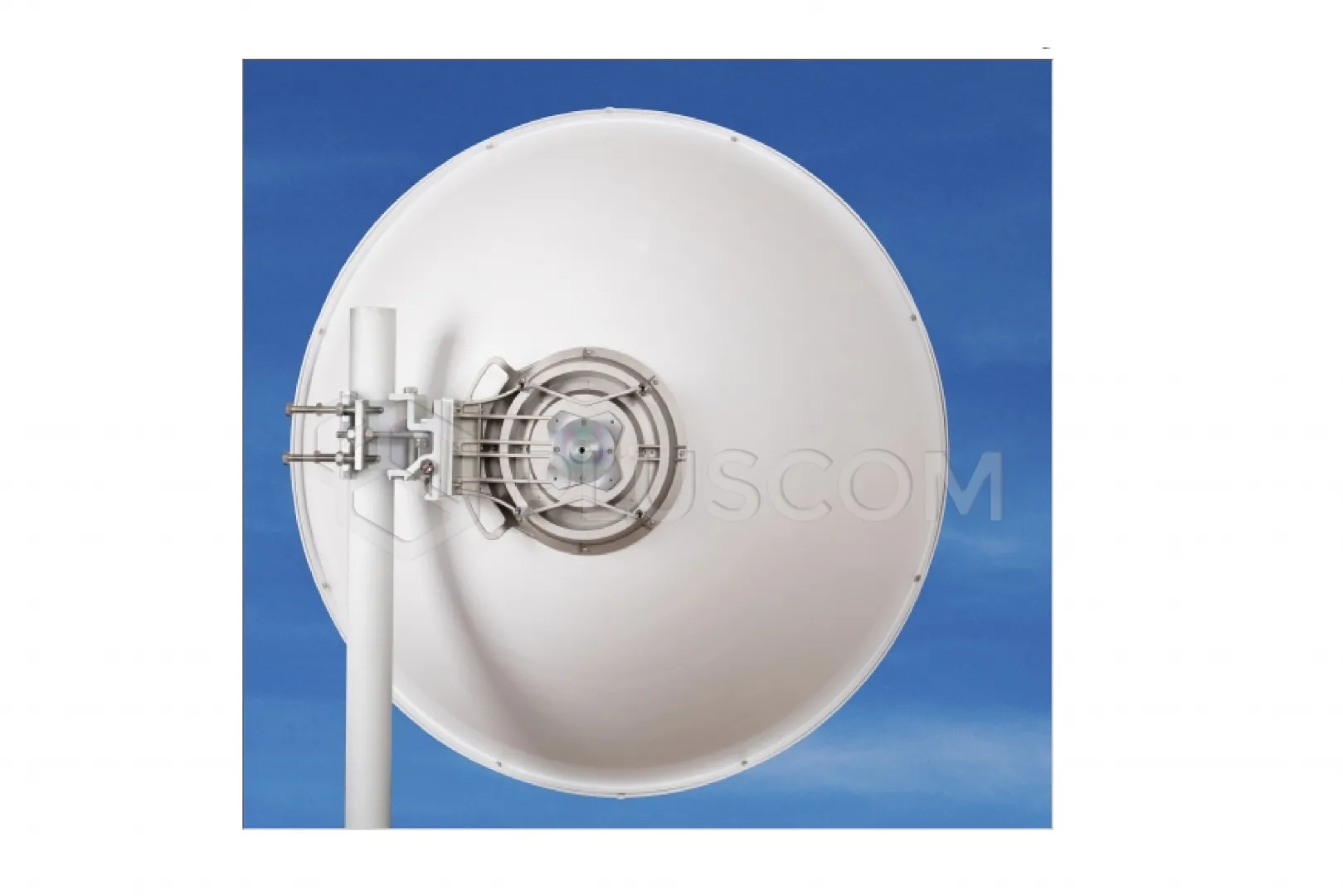

• Masywny uchwyt JDMW-900 z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wyjątkowa stabilność wiatrowa

Zaprojektowany dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Inne adaptery na zamówienie

Parametry elektryczne:

• Zakres częstotliwości: 10,0 – 12,0 GHz
• Zysk – niska częstotliwość: 36,5 ± 1 dBi
• Zysk – wysoka częstotliwość: 37,0 ± 1 dBi
• Stosunek przód-tył: ≥ 57 dB
• XPD: ≥ 37 dB
• Szerokość wiązki 3 dB: 2,3°
• Polaryzacja: Liniowa, pionowa/pozioma
• Tłumienie odbicia (VSWR): ≥ 16 dB/10,3 – 11,7 GHz
• Zgodność elektryczna
  - US FCC część 101A | 10,550 – 10,680 GHz
  - US FCC Część 101B | 10,7 – 11,7 GHz
• Klasa 2 ETSI EN 302-217-4-2

Parametry mechaniczne:

• Parabola: Ø 900 mm, stop aluminium
• Radome: Tworzywo sztuczne ABS, odporne na działanie promieni UV
• Wejście/wyjście: Falowód kołowy Ø 19 mm
• Montaż na maszcie: Ø 40 – 120 mm
• Obciążenie wiatrem eksploatacyjnym: 140 km/h (87 mph)
• Wytrzymałość na obciążenie wiatrem: 210 km/h (130 mph)
• Masa anteny: 8,2 kg
• Masa uchwytu: 3,2 kg

Zalecamy montaż na maszcie o średnicy minimalnej ø 70 mm w rejonach, w których spodziewane jest silne wiatry.
