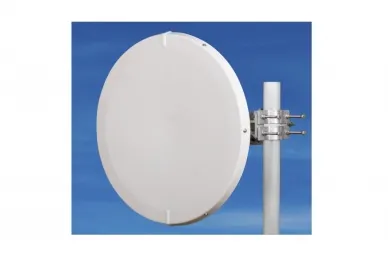

Jirous antena paraboliczna JRMD-680-6

Jirous antena paraboliczna JRMD-680-6

Antena paraboliczna o podwójnej polaryzacji (falowód kołowy) JRMD–680–6 jest przeznaczona do łączy mikrofalowych w paśmie częstotliwości 6 GHz. Jej konstrukcja z głęboką czaszą zwiększa izolację między antenami na maszcie i zwiększa stosunek przód-tył.

Zalecamy montaż na maszcie o minimalnej średnicy ø 50 mm w obszarach, w których przewiduje się występowanie silnych wiatrów.

CECHY:

• Głęboka parabola o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• Radome jest zawarty w zestawie
• Masywny uchwyt JDMW-900 z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Ekstremalna stabilność wiatru

Parametry elektryczne:

• Zakres częstotliwości: 5,9–7,125 GHz
• Wzmocnienie: 30,5 ± 1 dBi
• Stosunek przód-tył: ≥ 45 dB
• Szerokość wiązki-3 dB: 4,6°
• Współczynnik SWR: ≤ 1,6
• Polaryzacja: Liniowa, pionowa/pozioma lub 45°

Parametry mechaniczne:

• Parabola: ø 68 cm, stop aluminium
• Radome: UV stały plastik ABS
• Wejście/wyjście: Falowód kołowy
• Instalacja na maszcie: ø 40–120 mm
• Obciążenie wiatrem roboczym: 180 km/h (112 mph)
• Obciążenie wiatrem przetrwania: 240 km/h (149 mph)

Wymiary:

• Waga anteny: 5,7 kg
• Waga uchwytu: 3,2 kg
