Jirous Antena paraboliczna JRMD-1200-10/11

Jirous Antena paraboliczna JRMD-1200-10/11

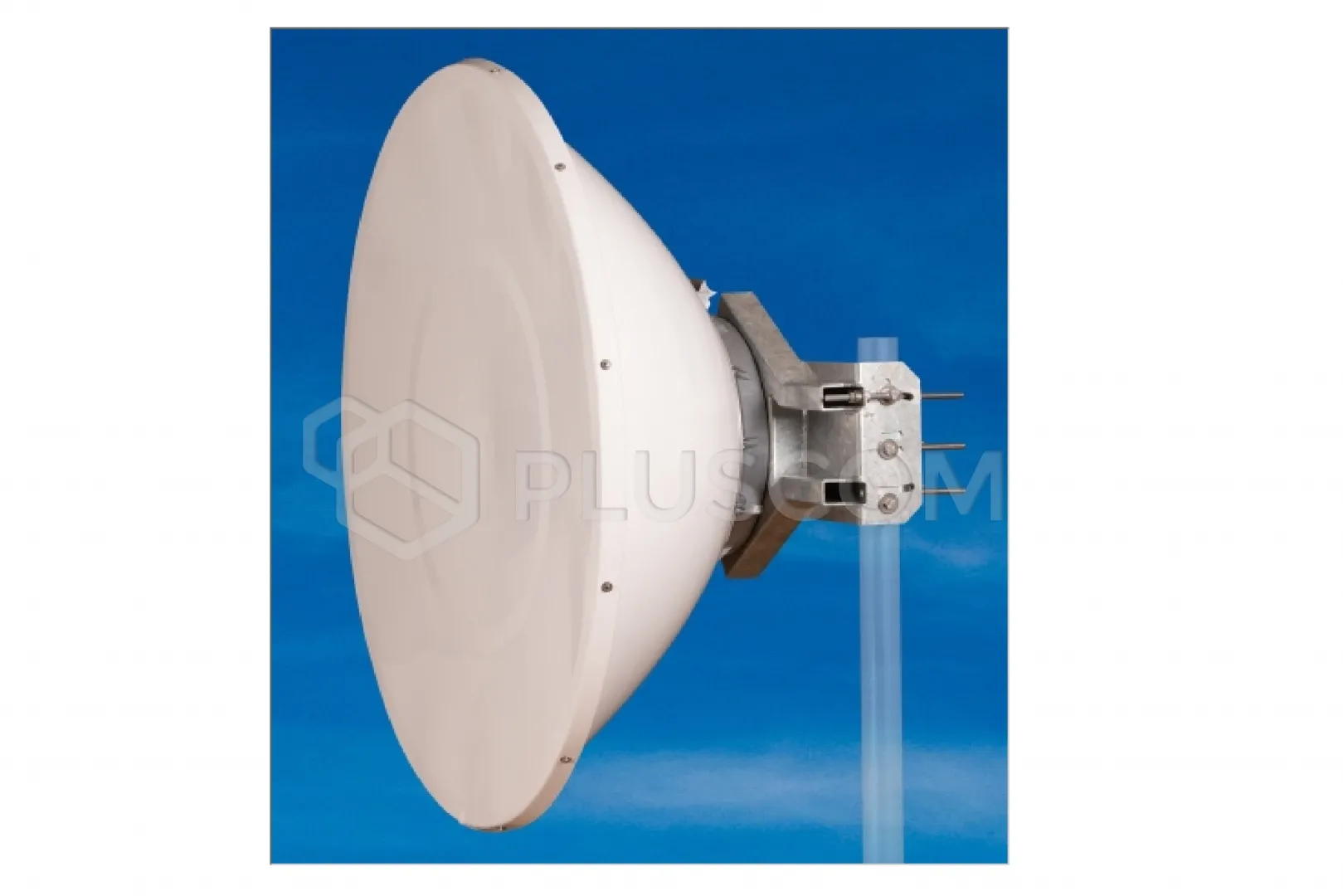

Antena JRMD – 1200 – 10/11 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 10 i 11 GHz. Nowa generacja ma konstrukcję głębokiego reflektora z masywnym uchwytem.

CECHY:

• Głęboka czasza reflektorowa o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• W zestawie osłona radarowa

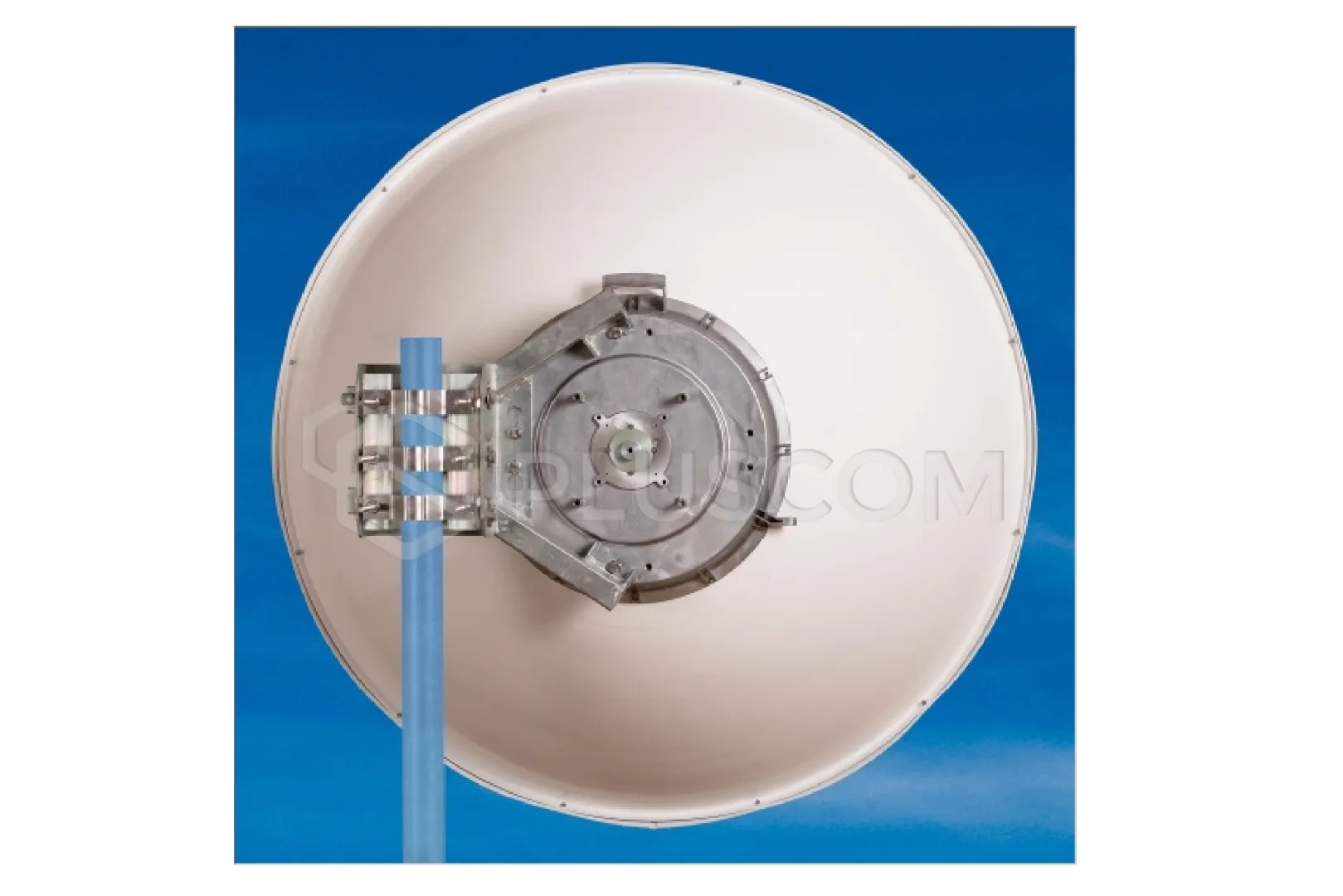

• Masywny uchwyt z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wysoka stabilność wiatrowa

Konstrukcja dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Możliwe modyfikacje niestandardowe

Parametry elektryczne:

• Zakres częstotliwości: 10,0 – 12,0 GHz
• Zysk – niska częstotliwość: 39,5 ± 1 dBi
• Zysk – wysoka częstotliwość: 40,5 ± 1 dBi
• Stosunek przód-tył: ≥ 60,5 dB
• XPD: ≥ 37 dB
• Szerokość wiązki 3 dB: 1,5°
• Tłumienie odbicia: ≥ 16 dB/10,3 – 11,7 GHz
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna:
  - US FCC część 101A | 10,550 – 10,680 GHz
  - US FCC część 101B | 10,7 – 11,7 GHz
  - Klasa 2 ETSI EN 302-217-4-2

Parametry mechaniczne:

• Parabola: Ø 1200 mm, stop aluminium
• Radome: UV tworzywo sztuczne ABS
• Wejście/wyjście: Falowód kołowy Ø 19 mm
• Montaż na maszcie:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – z zestawem odciągów wiatrowych
• Obciążenie wiatrem eksploatacyjnym
  - bez zestawu odciągów wiatrowych 110 km/h (68 mph)
  - z zestawem odciągów wiatrowych 140 km/h (87 mph)
• Odporność na obciążenie wiatrem: 210 km/h (130 mph)
• Masa anteny: 28,5 kg

Zalecamy stosowanie zestawu wzmocnień wiatrowych do montażu na maszcie o średnicy mniejszej niż 80 mm, a także w rejonach występowania silnych wiatrów.

Dodatkowe akcesoria:

Zestaw usztywnień wiatrowych JRZ-1200
