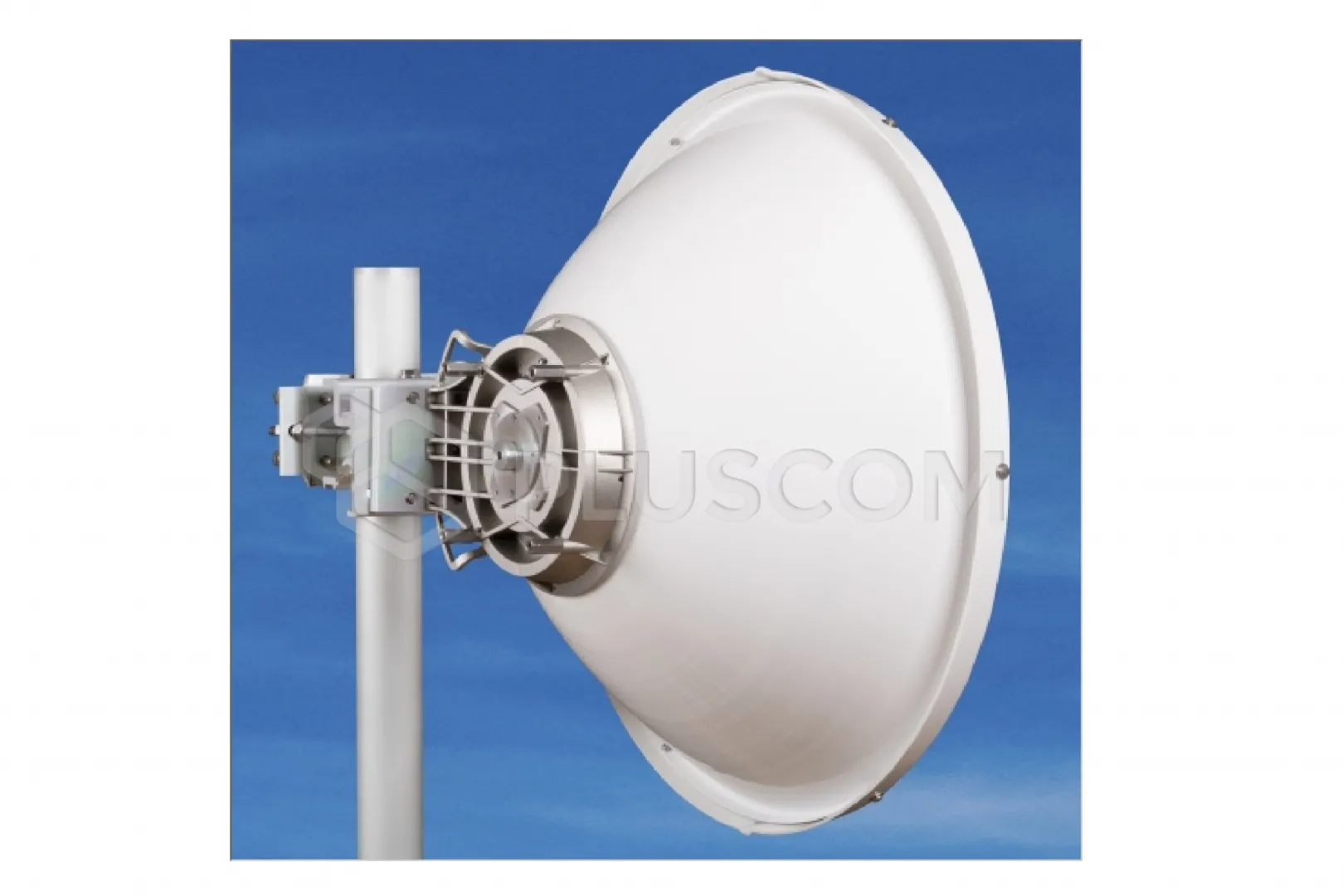

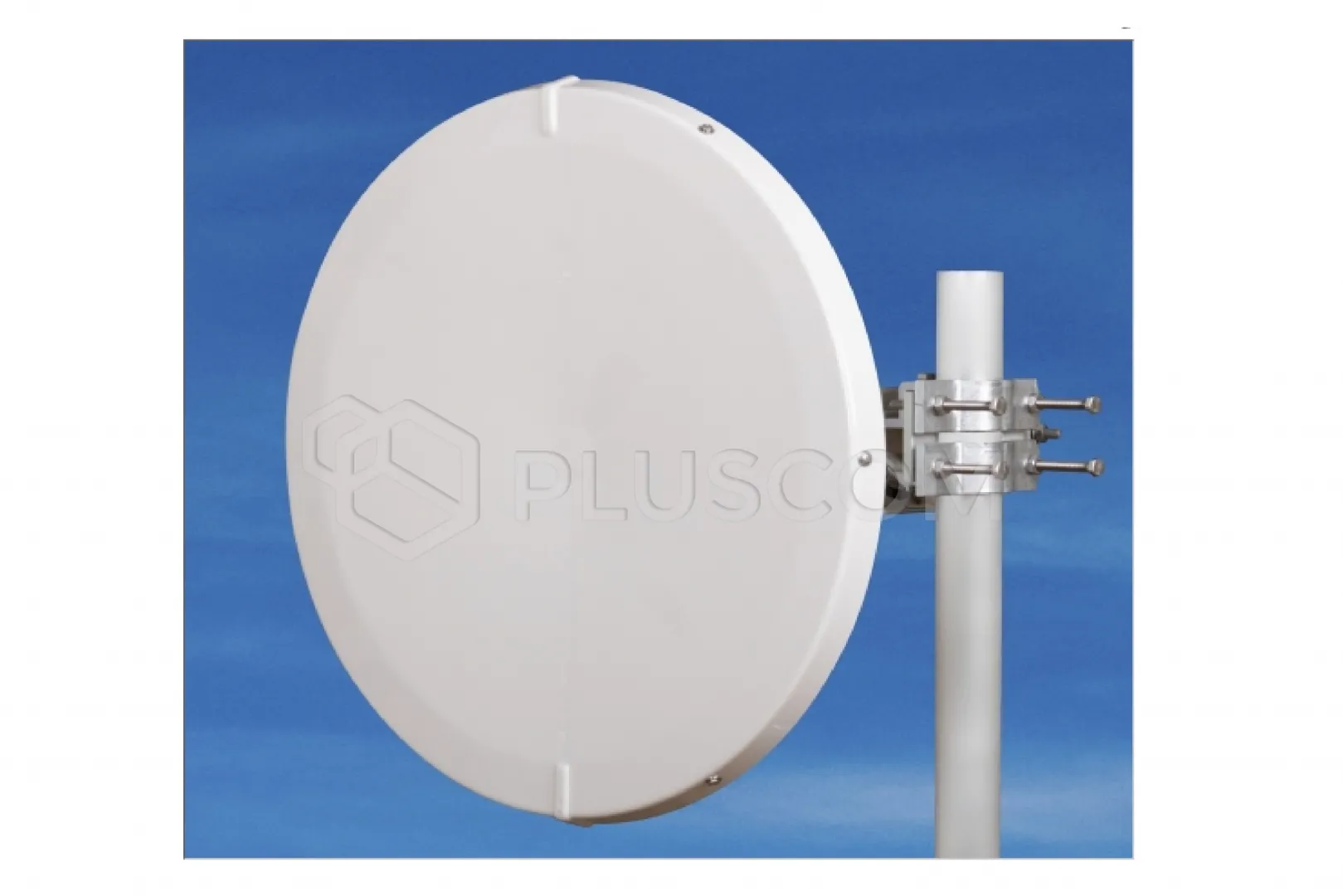

Jirous Antena paraboliczna JRMC-680-7/8

Jirous Antena paraboliczna JRMC-680-7/8

Antena JRMC-680-7/8 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 7/8 GHz. Precyzyjna wydajność z głębokim reflektorem spełnia normę ETSI klasy 3.

CECHY:

• Głęboka parabola o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• Radom w zestawie
• Masywny uchwyt JDMW-900 z precyzyjnym ustawieniem elewacji i azymutu
• Możliwość montażu z prawej i lewej strony
• Ekstremalna stabilność wiatrowa

Projekt dla jednostek MW:

• Do jednostek radiowych ze złączami należy użyć adaptera do złączy N JXC2N-7/8
• Inne adaptery na życzenie

Parametry elektryczne:

• Zakres częstotliwości: 7,1 – 8,5 GHz
• Zysk – niska częstotliwość: 30,5 ± 1 dBi
• Zysk – wysoka częstotliwość: 32,2 ± 1 dBi
• Stosunek przód-tył: ≥ 56 dB
• Szerokość wiązki – 3 dB: 4,1°
• Tłumienność odbiciowa: ≥ 18 dB
• Polaryzacja: Podwójna liniowa, pionowa/pozioma
• Polaryzacja krzyżowa: ≥ 39 dB
• Zgodność elektryczna: klasa 3 ETSI EN 302-217-4-2

Parametry mechaniczne:

• Parabola: Ø 680 mm, stop aluminium
• Radome: Tworzywo sztuczne ABS, odporne na promieniowanie UV
• Wejście/wyjście: Falowód kołowy Ø 26 mm
• Montaż na maszcie: Ø 40 – 120 mm
• Obciążenie wiatrem eksploatacyjnym: 180 km/h (112 mph)
• Wytrzymałość na wiatr: 240 km/h (149 mph)
• Masa anteny: 5,7 kg
• Masa uchwytu: 3,2 kg

Zalecamy montaż na maszcie o średnicy minimalnej ø 50 mm w rejonach, w których spodziewane jest występowanie silnych wiatrów.
