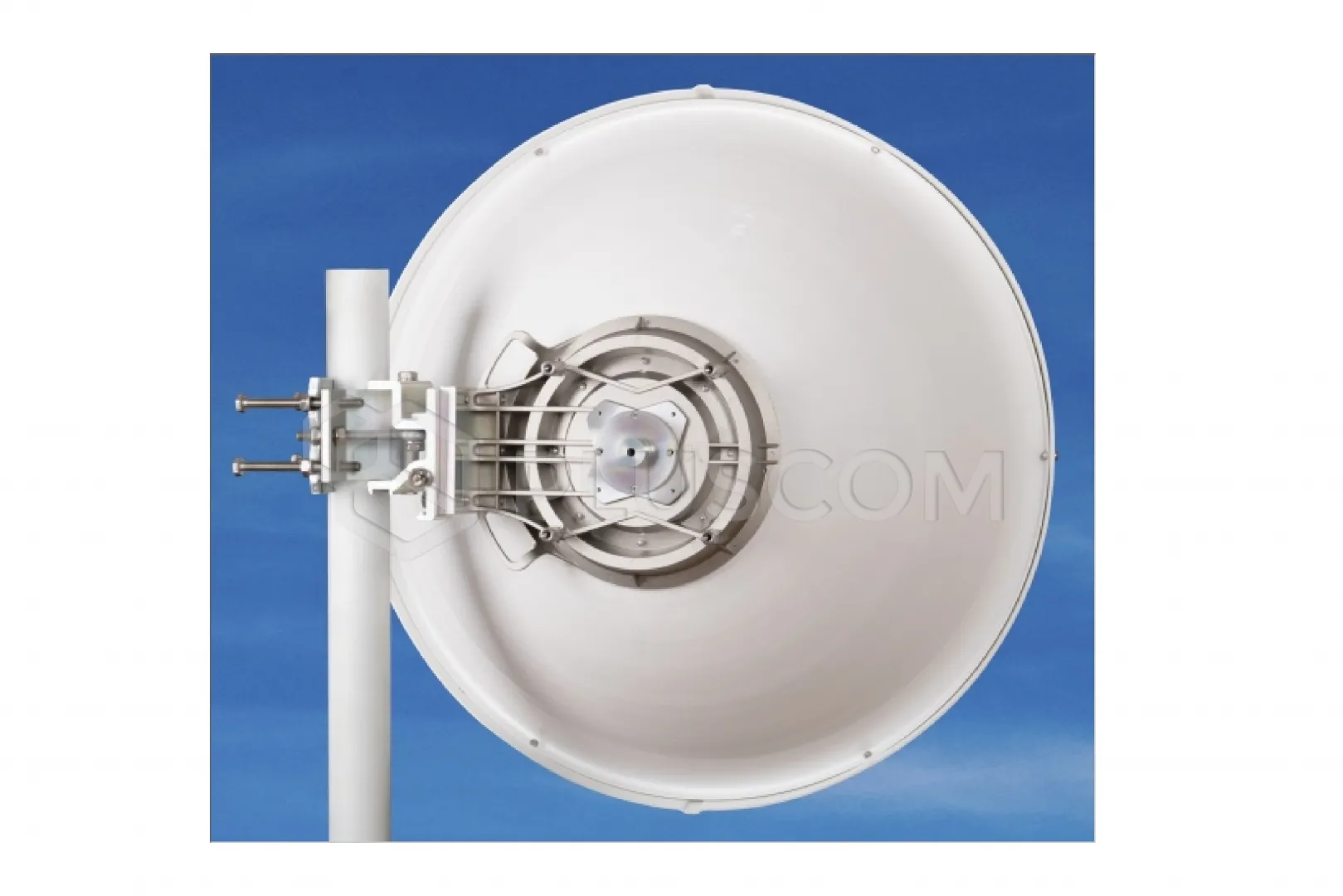

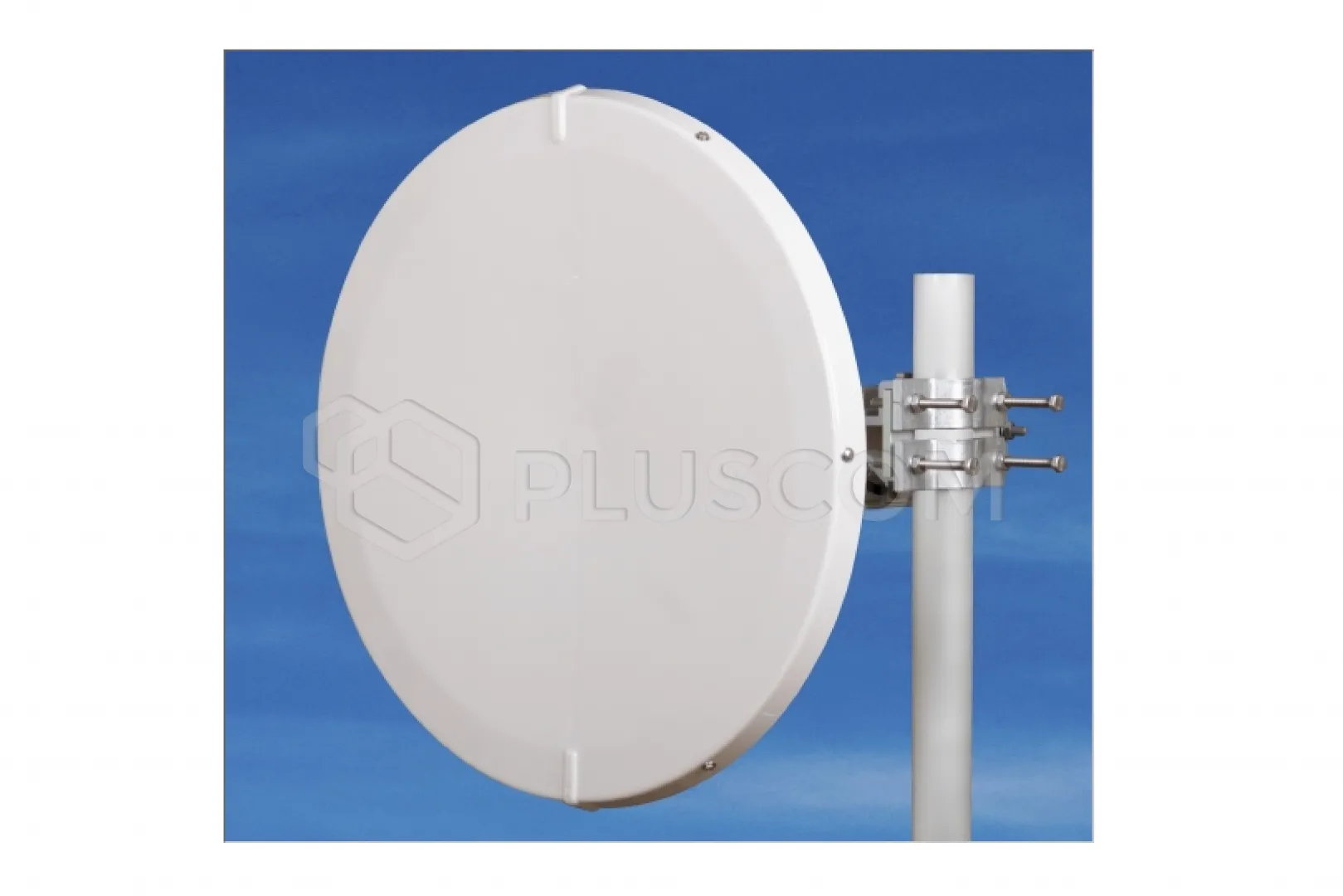

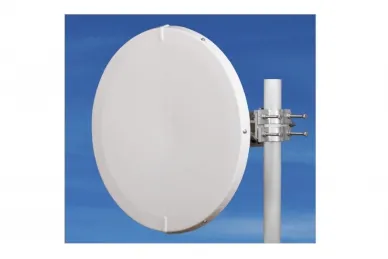

Jirous Antena paraboliczna JRMC-680-10/11

Jirous Antena paraboliczna JRMC-680-10/11

Antena JRMC – 680 – 10/11 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 10 i 11 GHz. Precyzyjna praca z głębokim reflektorem spełnia normę ETSI klasy 3.

CECHY:

• Głęboka parabola o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• Radom w zestawie
• Masywny uchwyt JDMW-900 z precyzyjnym ustawieniem elewacji i azymutu
• Możliwość montażu z prawej i lewej strony
• Ekstremalna stabilność wiatrowa

Projekt dla jednostek MW:

• patrz Przegląd adapterów
• inne adaptery na zamówienie

Parametry elektryczne:

• Zakres częstotliwości: 10,0 – 12,0 GHz
• Zysk – niska częstotliwość: 34,1 ± 1 dBi
• Zysk – wysoka częstotliwość: 36,0 ± 1 dBi
• Stosunek przód-tył: ≥ 61 dB
• XPD: ≥ 35 dB
• Szerokość wiązki 3 dB: 3° ± 0,5°
• Tłumienie odbicia: ≥ 18 dB/10,3 – 11,7 GHz
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna:
  - US FCC część 101A | 10,550 – 10,680 GHz
  - US FCC Część 101B | 10,7 – 11,7 GHz
  - Klasa 3 ETSI EN 302-217-4-2

Parametry mechaniczne:

• Parabola: Ø 68 cm, stop aluminium
• Radome: tworzywo sztuczne ABS, odporne na promieniowanie UV
• Wejście/wyjście: Falowód kołowy Ø 19 mm
• Montaż na maszcie: Ø 40–120 mm
• Obciążenie wiatrem eksploatacyjnym: 180 km/h (112 mph)
• Wytrzymałość na obciążenie wiatrem: 240 km/h (149 mph)
• Masa anteny: 5,7 kg
• Masa uchwytu: 3,2 kg

Zalecamy montaż na maszcie o średnicy minimalnej ø 50 mm w rejonach, w których spodziewane jest występowanie silnych wiatrów.
