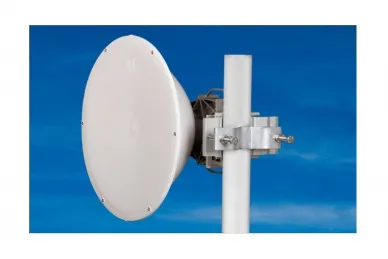

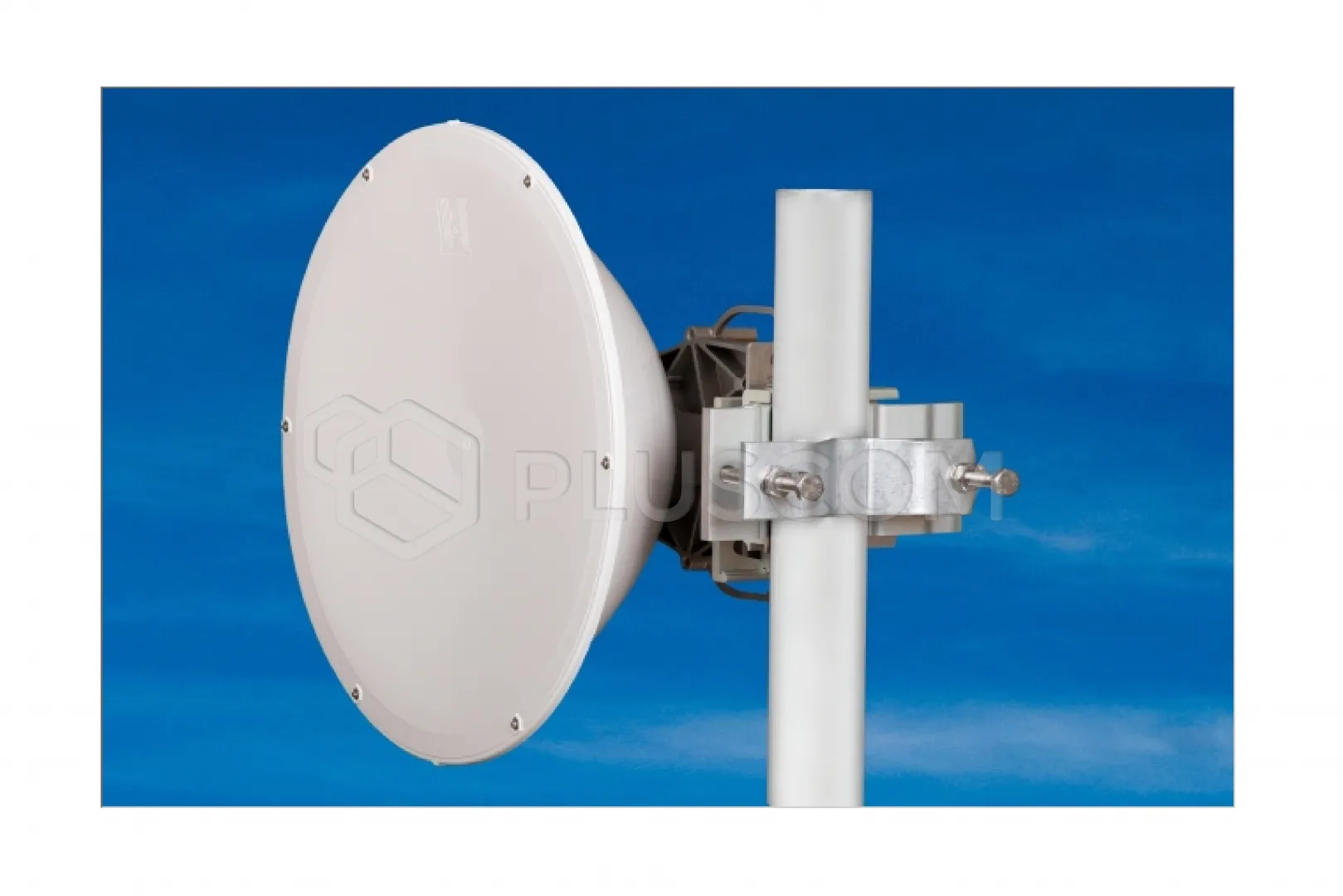

Jirous Antena paraboliczna JRMC-400-24/26

Jirous Antena paraboliczna JRMC-400-24/26

Antena JRMC – 400 – 24/26 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 24 i 26 GHz. Precyzyjna praca z głębokim reflektorem spełnia normę ETSI klasy 3 i FCC Cat B.

CECHY:

• Głęboka parabola o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• W zestawie osłona radarowa
• Masywny uchwyt JDMW-400 z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wyjątkowa stabilność wiatrowa

Zaprojektowany dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Inne adaptery na życzenie

Parametry elektryczne:

• Zakres częstotliwości: 24,0 – 26,5 GHz
• Zysk - niska częstotliwość: 37,4 ± 1 dBi
• Zysk - wysoka częstotliwość: 38,2 ± 1 dBi
• Stosunek przód-tył: ≥ 64 dB
• Szerokość wiązki -3 dB: 2° ± 0,5°
• Tłumienie odbicia: ≥ 18 dB
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna:
  - US FCC Cat. B /DEMS
  - Klasa 3 ETSI EN 302-217-4-2 v1.5.1

Parametry mechaniczne:

• Parabola: Ø 400 mm, stop aluminium
• Kopułka: Tworzywo sztuczne ABS, odporne na działanie promieni UV
• Wejście/wyjście: Falowód kołowy Ø 8 mm
• Montaż na maszcie: Ø 40–120 mm
• Obciążenie wiatrem eksploatacyjnym: 180 km/h
• Wytrzymałość na obciążenie wiatrem: 240 km/h
• Masa anteny: 2,2 kg
• Masa uchwytu: 2,4 kg

Zastosowanie:

• Głęboka parabola dla lepszych parametrów
• Łatwy montaż: najpierw uchwyt, a następnie antena tylko za pomocą 2 śrub
• Precyzyjne ustawienie elewacji (gradientu) i azymutu ± 20°
• Ekstremalna stabilność na wietrze

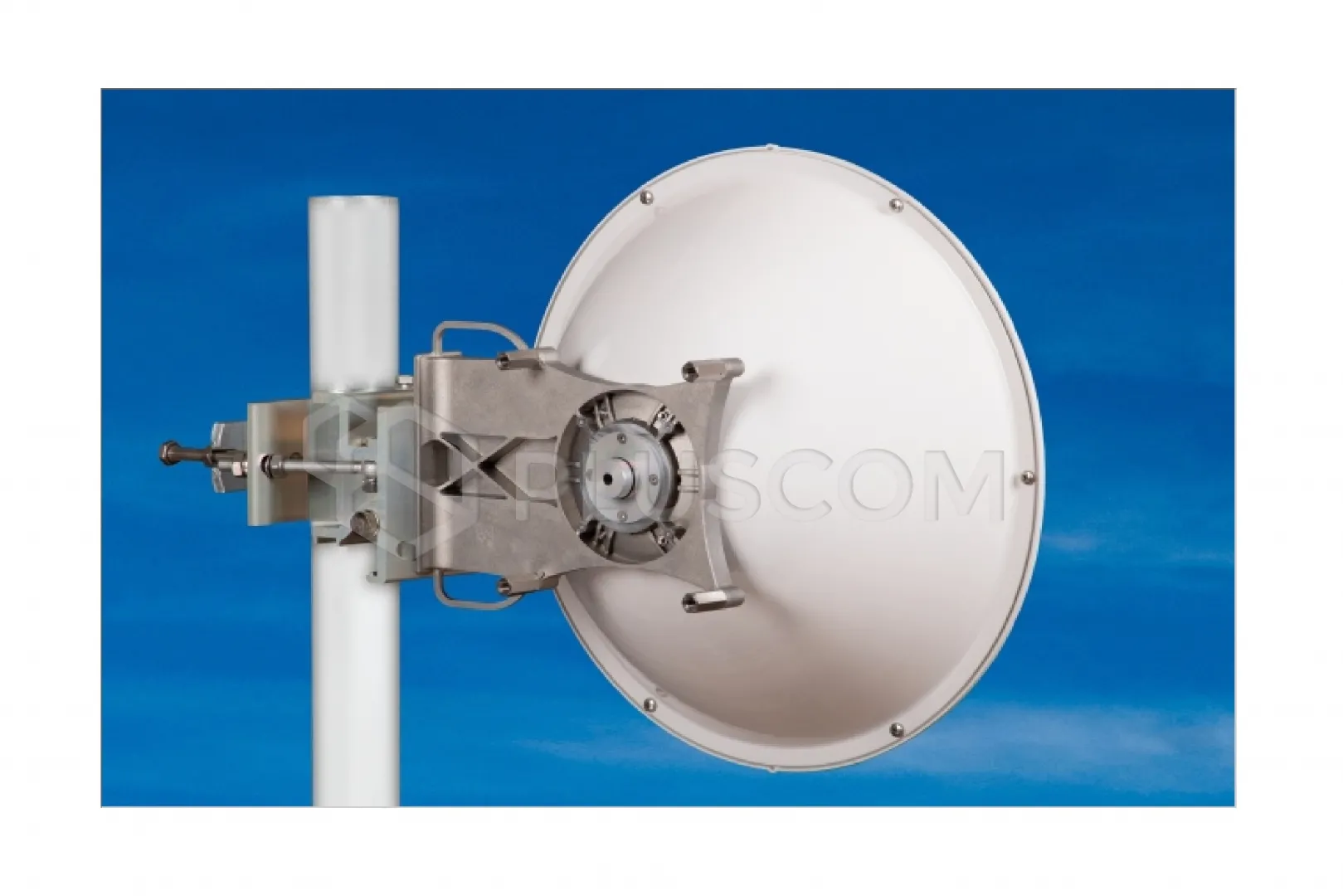

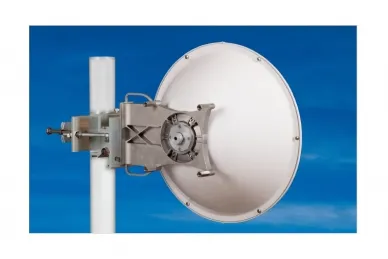

Antena jest dostarczana z uchwytem, który umożliwia łatwy montaż na maszcie. Uchwyt można zamontować oddzielnie na maszcie.
Następnie wystarczy zawiesić antenę z jednostką mikrofalową.

Uchwyt umożliwia precyzyjną regulację w obu kierunkach. Gotowy do montażu z prawej i lewej strony.
