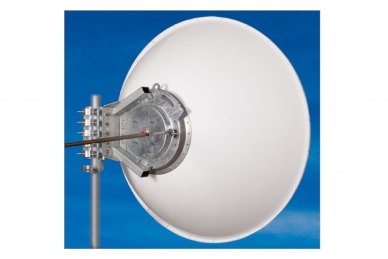

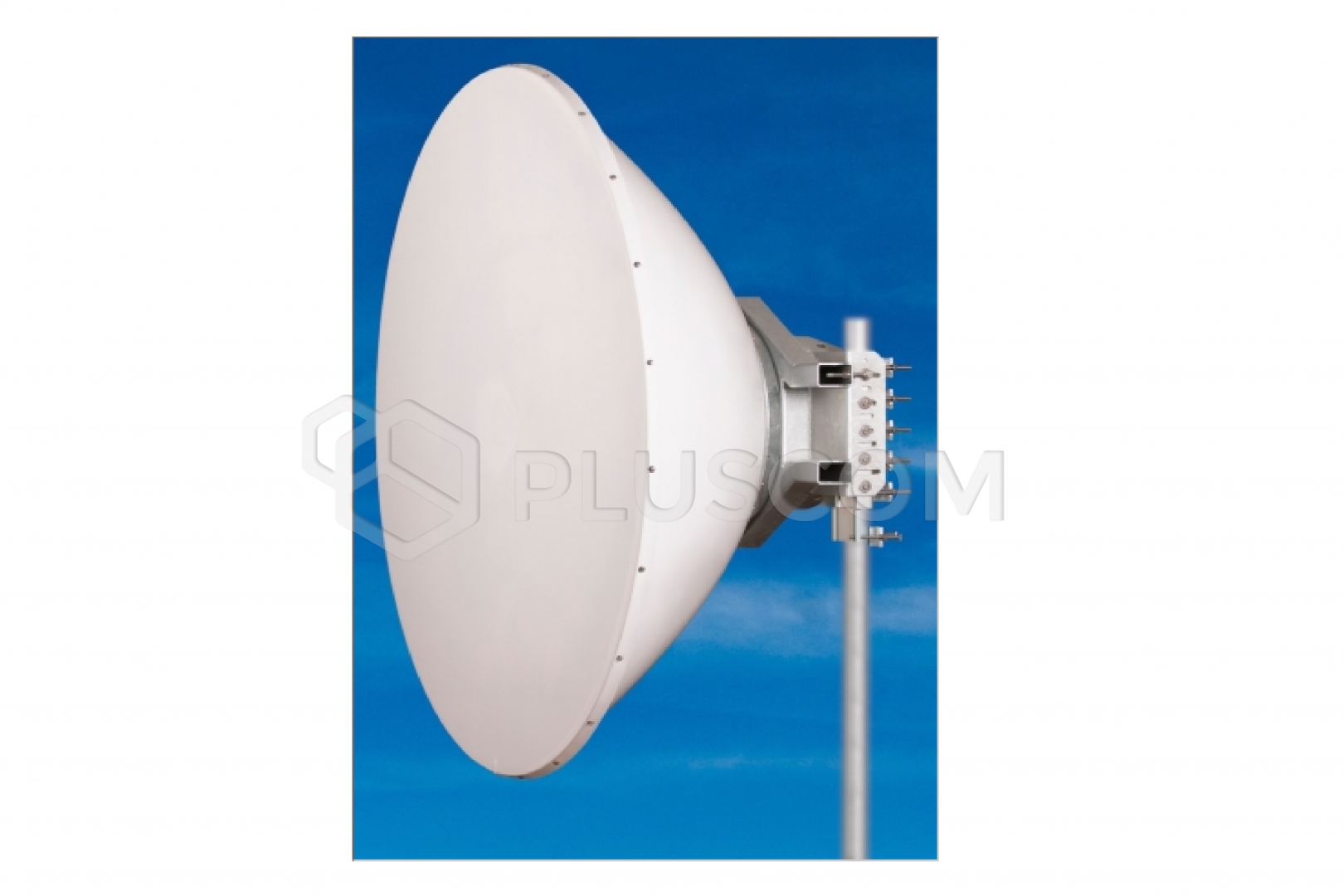

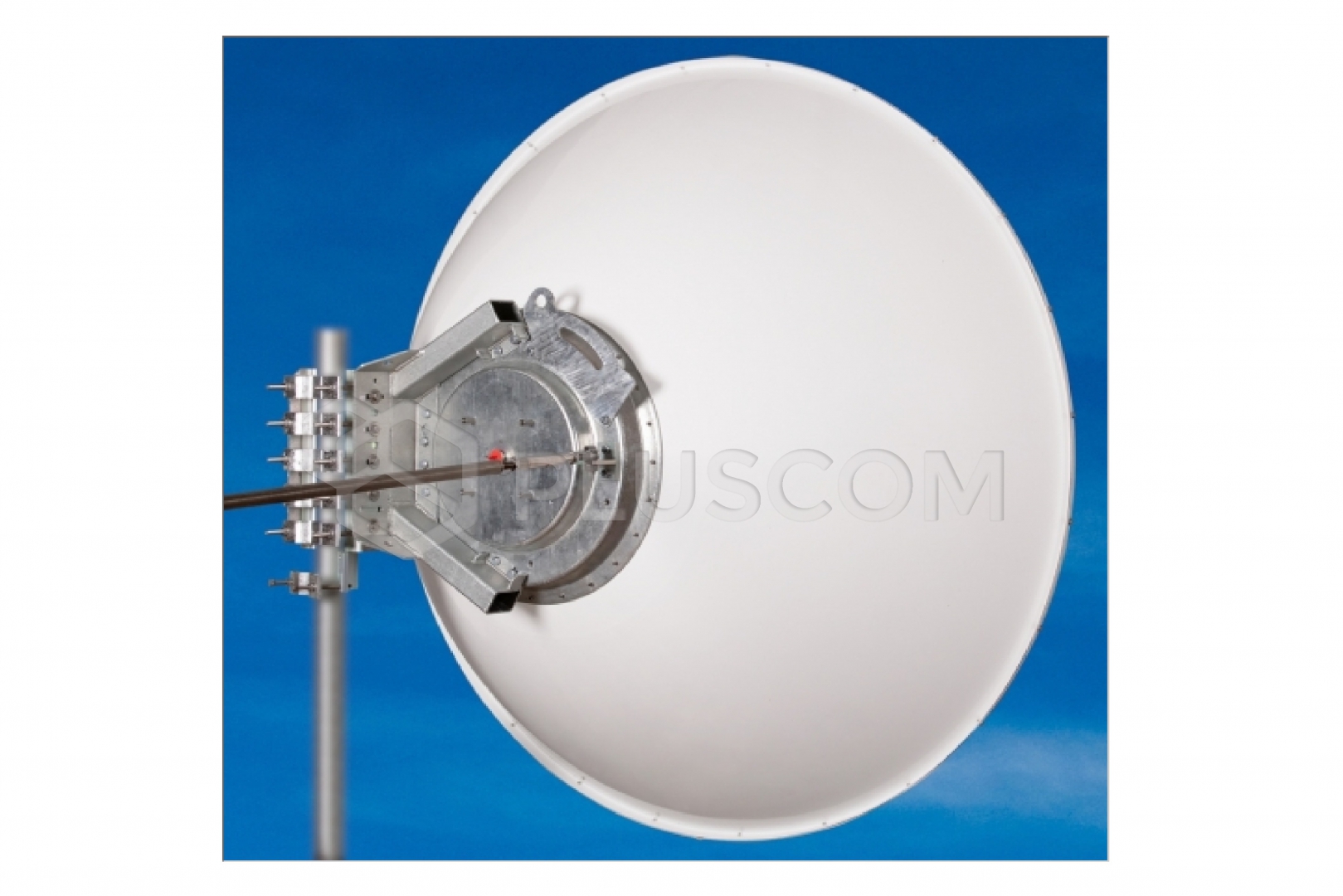

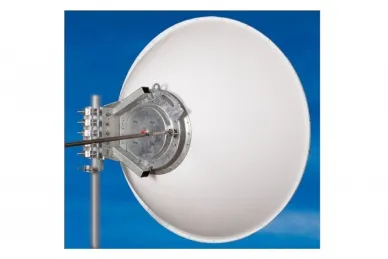

Jirous Antena paraboliczna JRMC-1800-10/11

Jirous Antena paraboliczna JRMC-1800-10/11

Antena JRMC – 1800 – 10/11 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 10 i 11 GHz. Precyzyjna praca z głębokim reflektorem antenowym jest zgodna z normą ETSI klasy 3 oraz FCC Part 101A.

CECHY:

• Głęboka czasza reflektorowa o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• W zestawie osłona radarowa
• Masywny uchwyt z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wysoka stabilność wiatrowa

Konstrukcja dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Możliwe modyfikacje niestandardowe

Parametry elektryczne:

• Zakres częstotliwości: 10,0 – 12,0 GHz
• Zysk – niska częstotliwość: 43,0 ± 1 dBi
• Zysk – wysoka częstotliwość: 44,0 ± 1 dBi
• Stosunek przód-tył: ≥ 69 dB
• XPD: ≥ 40 dB
• Szerokość wiązki - 3 dB: 1,0°
• Tłumienie odbicia: ≥ 15 dB/10,3 – 11,7 GHz
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna
  - US FCC Part 101A | 10,550 – 10,680 GHz
  - US FCC Część 101A | 10,7 – 11,7 GHz
  - Klasa 3 ETSI EN 302-217-4-2
  - ACMA - RALI FX3 Klasa B

Parametry mechaniczne:

• Parabola: Ø 1800 mm, stop aluminium
• Radome: Materiał kompozytowy odporny na promieniowanie UV
• Wejście/wyjście: Falowód kołowy Ø 19 mm
• Montaż na maszcie: Ø 70 - 120 mm
• Obciążenie wiatrem eksploatacyjnym: 140 km/h (87 mph)
• Wytrzymałość na obciążenie wiatrem: 210 km/h (130 mph)
• Masa anteny: 82 kg

Zestaw regulowanych wzmocnień przeciwwietrznych jest częścią anteny.
