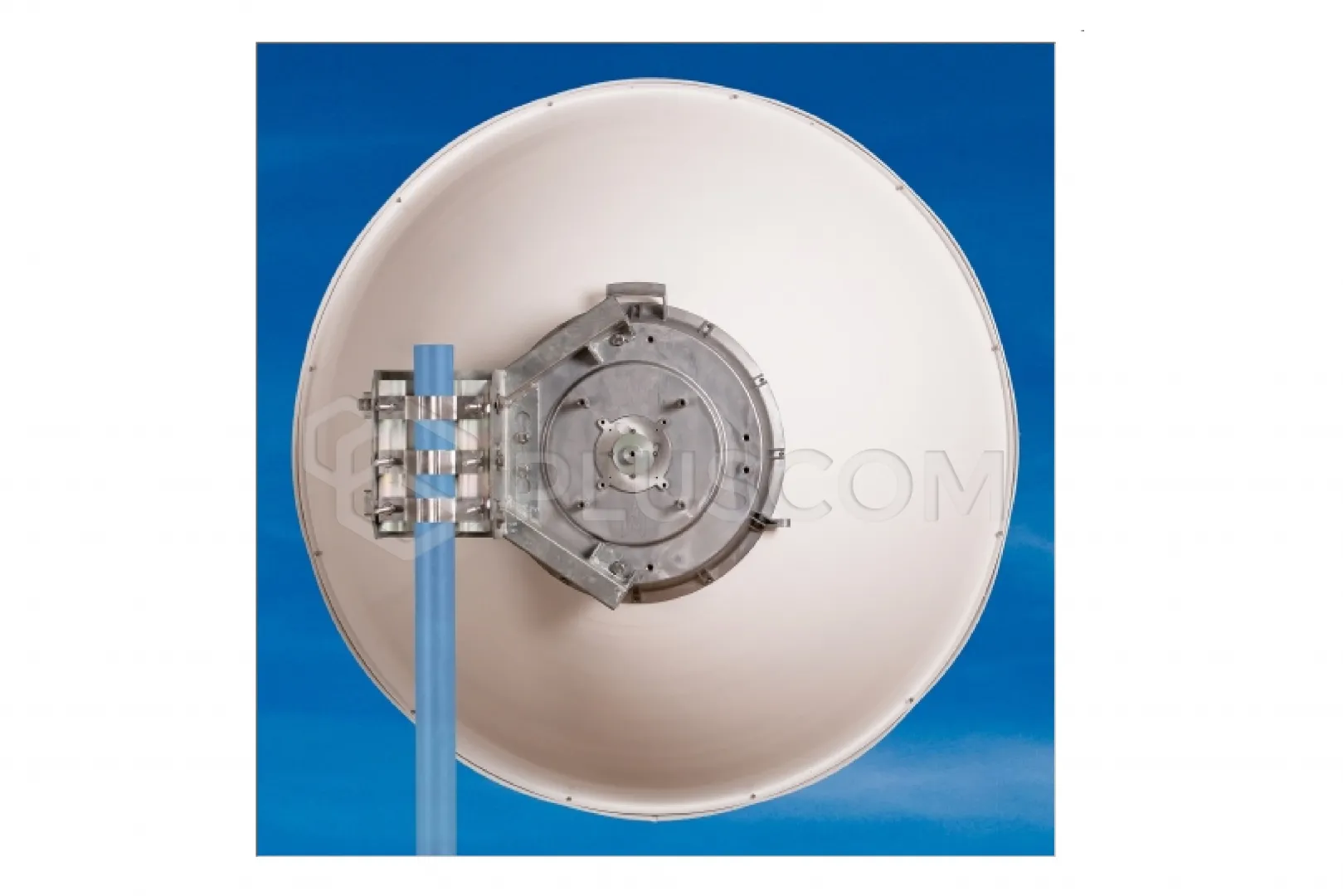

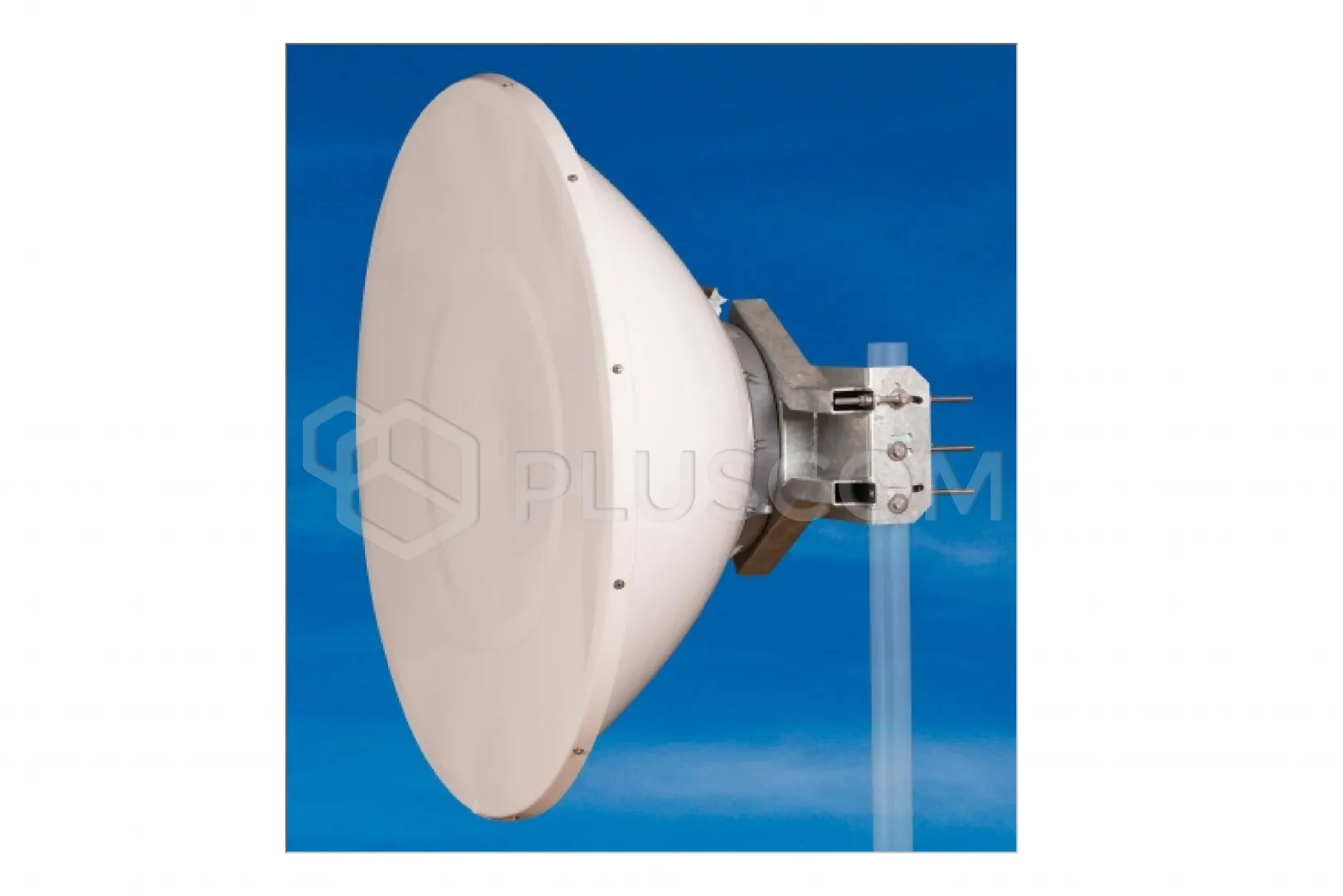

Jirous Antena paraboliczna JRMC-1200-7/8

Jirous Antena paraboliczna JRMC-1200-7/8

Antena JRMC-1200-7/8 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 7/8 GHz. Precyzyjna praca z głębokim reflektorem spełnia normę ETSI klasy 3.

CECHY:

• Głęboka antena reflektorowa o wysokiej odporności na zakłócenia i wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich łączy
• W zestawie antena radarowa
• Masywny uchwyt z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wysoka stabilność wiatrowa

Zaprojektowana dla jednostek MW:

• W przypadku jednostek radiowych ze złączami należy użyć adaptera do złączy N JXC2N-7/8

Parametry elektryczne:

• Zakres częstotliwości: 7,1 – 8,5 GHz
• Zysk – niska częstotliwość: 35 ± 1 dBi
• Zysk – wysoka częstotliwość: 37,2 ± 1 dBi
• Stosunek przód-tył: ≥ 61,7 dB
• Szerokość wiązki: 2,3°
• Tłumienność odbiciowa: ≥ 18 dB
• Polaryzacja: Podwójna liniowa, pionowa/pozioma
• Polaryzacja krzyżowa: ≥ 34,8 dB
• Zgodność elektryczna: Klasa 3 ETSI EN 302-217-4-2

Parametry mechaniczne:

• Parabola: Ø 1200 mm, stop aluminium
• Radome: UV, tworzywo sztuczne ABS
• Wejście/wyjście: Falowód kołowy Ø 26 mm
• Montaż na maszcie:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – z zestawem usztywnień wiatrowych
• Obciążenie wiatrem eksploatacyjnym
  - bez zestawu usztywnień wiatrowych 110 km/h (68 mph)
  - z zestawem usztywnień wiatrowych 140 km/h (87 mph)
• Odporność na obciążenie wiatrem: 210 km/h (130 mph)
• Masa anteny: 28,5 kg

Zalecamy stosowanie zestawu wzmocnień wiatrowych do montażu na maszcie o średnicy mniejszej niż 80 mm, a także w rejonach występowania silnych wiatrów.

Dodatkowe akcesoria

• Zestaw usztywnień wiatrowych JRZ-1200
