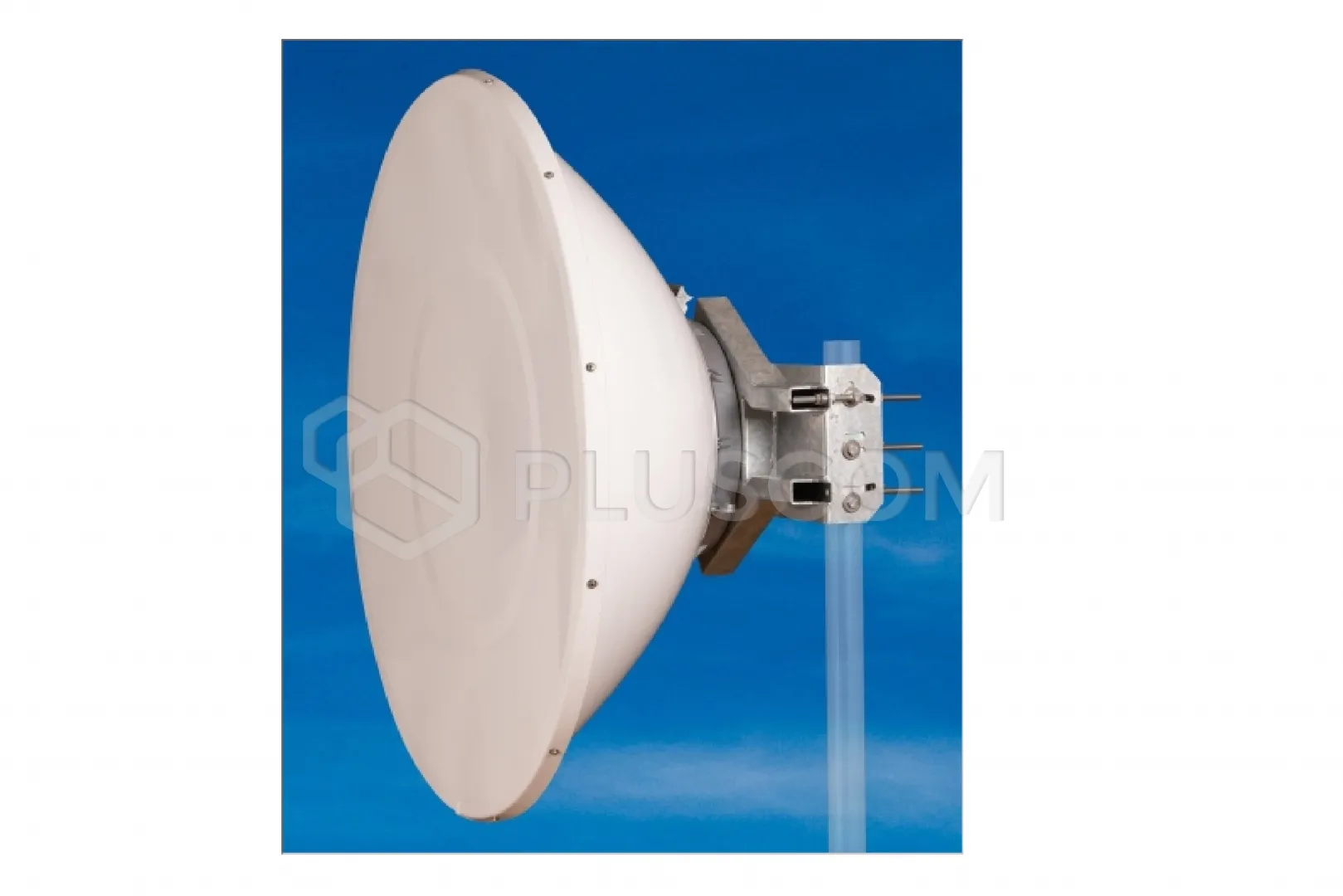

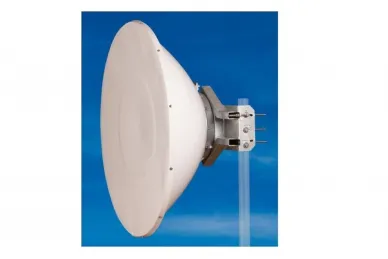

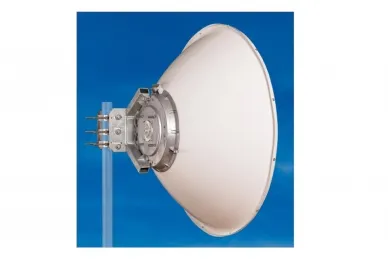

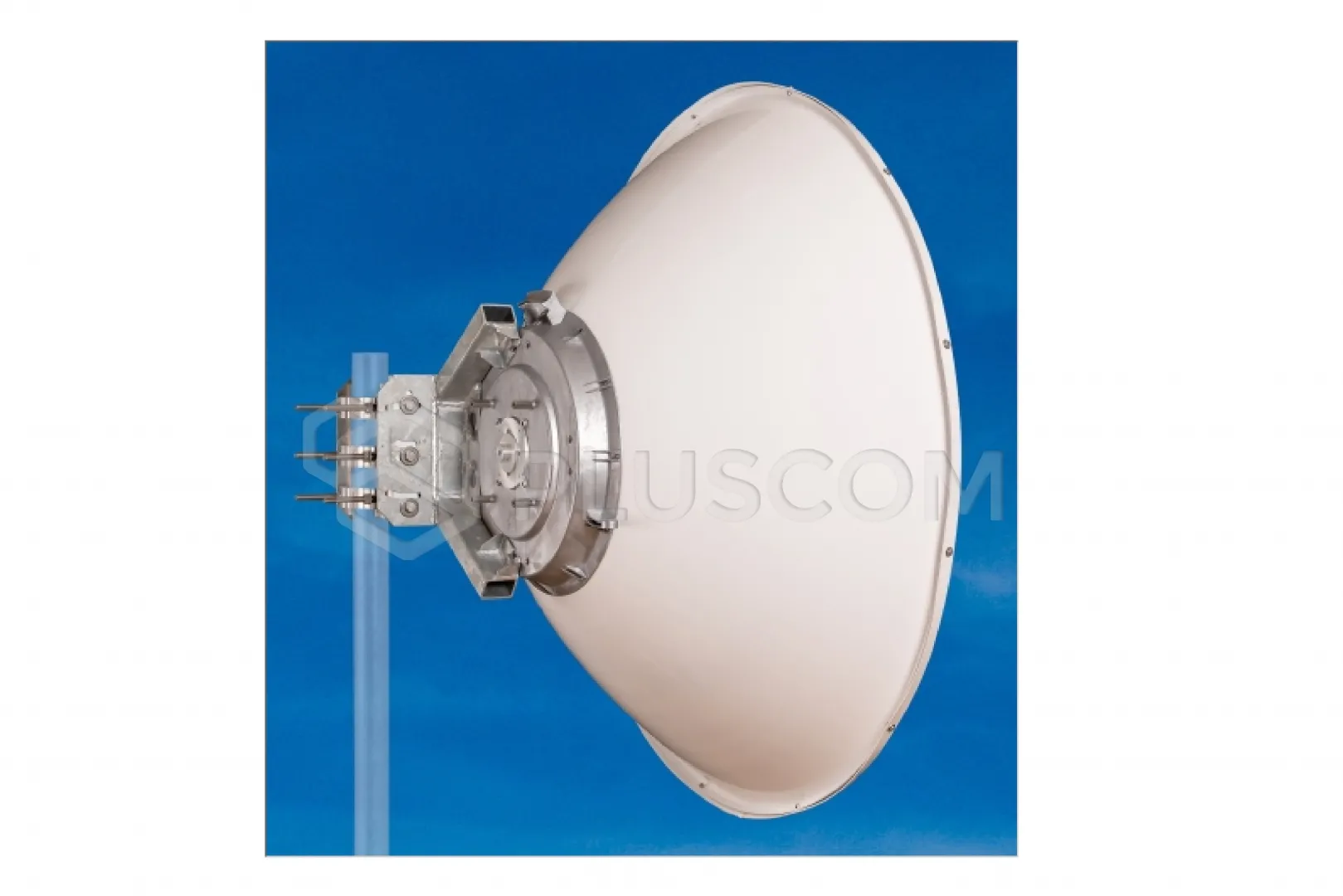

Jirous Antena paraboliczna JRMC-1200-13

Jirous Antena paraboliczna JRMC-1200-13

Antena JRMC-1200-13 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 13 GHz. Precyzyjna wydajność z głębokim reflektorem jest zgodna z normą ETSI klasy 3 i FCC część 101B.

CECHY:

• Głęboka czasza reflektorowa o wysokiej odporności na zakłócenia i wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• W zestawie antena radarowa
• Masywny uchwyt z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wysoka stabilność wiatrowa

Konstrukcja dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Inne adaptery na życzenie

Parametry elektryczne:

• Zakres częstotliwości: 12,7 – 13,3 GHz
• Zysk – niska częstotliwość: 40,8 ± 1 dBi
• Zysk – wysoka częstotliwość: 41,5 ± 1 dBi
• Stosunek przód-tył: ≥ 65 dB
• Szerokość wiązki 3 dB: 1,3°
• Tłumienność odbiciowa: ≥ 18 dB
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna
  - US FCC część 101B
  - (US FCC część 101A – zgodnie z minimalnym tłumieniem promieniowania)
  - Klasa 3 ETSI EN 302-217-4-2
  - ACMA - RALI FX3 klasa B

Parametry mechaniczne:

• Parabola: Ø 1200 mm, stop aluminium
• Radom UV stały plastik ABS
• Wejście/wyjście: Falowód kołowy
• Montaż na maszcie:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – z zestawem usztywnień wiatrowych
• Obciążenie wiatrem eksploatacyjnym:
  - bez zestawu usztywnień wiatrowych 110 km/h (68 mph)
  - z zestawem usztywnień wiatrowych 140 km/h (87 mph)
• Odporność na obciążenie wiatrem: 210 km/h (130 mph)
• Masa anteny: 28,5 kg

Zalecamy stosowanie zestawu stężeń wiatrowych do montażu na maszcie o średnicy mniejszej niż 80 mm, a także w obszarach występowania silnych wiatrów.

Akcesoria dodatkowe

• Zestaw stężeń wiatrowych JRZ-1200
