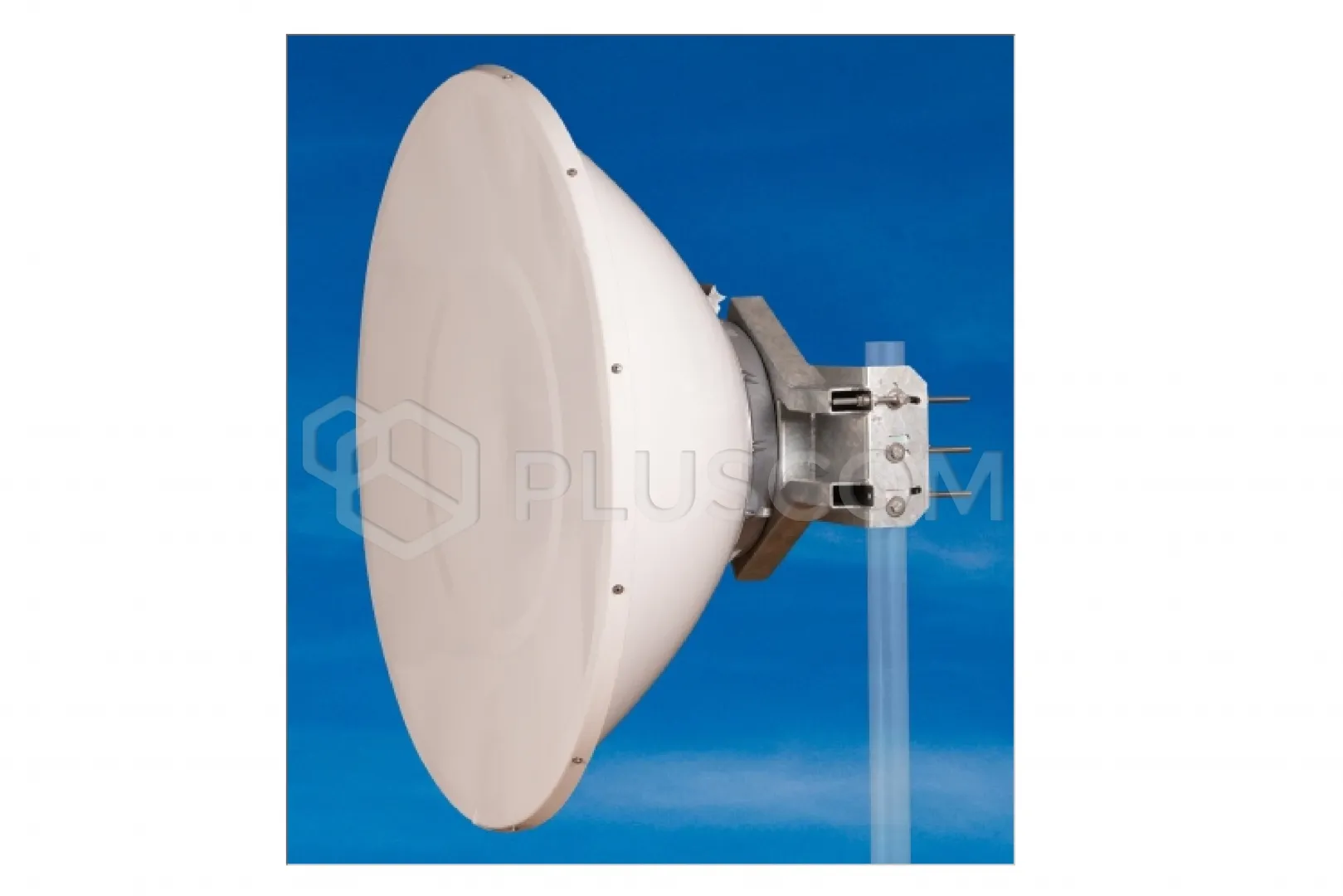

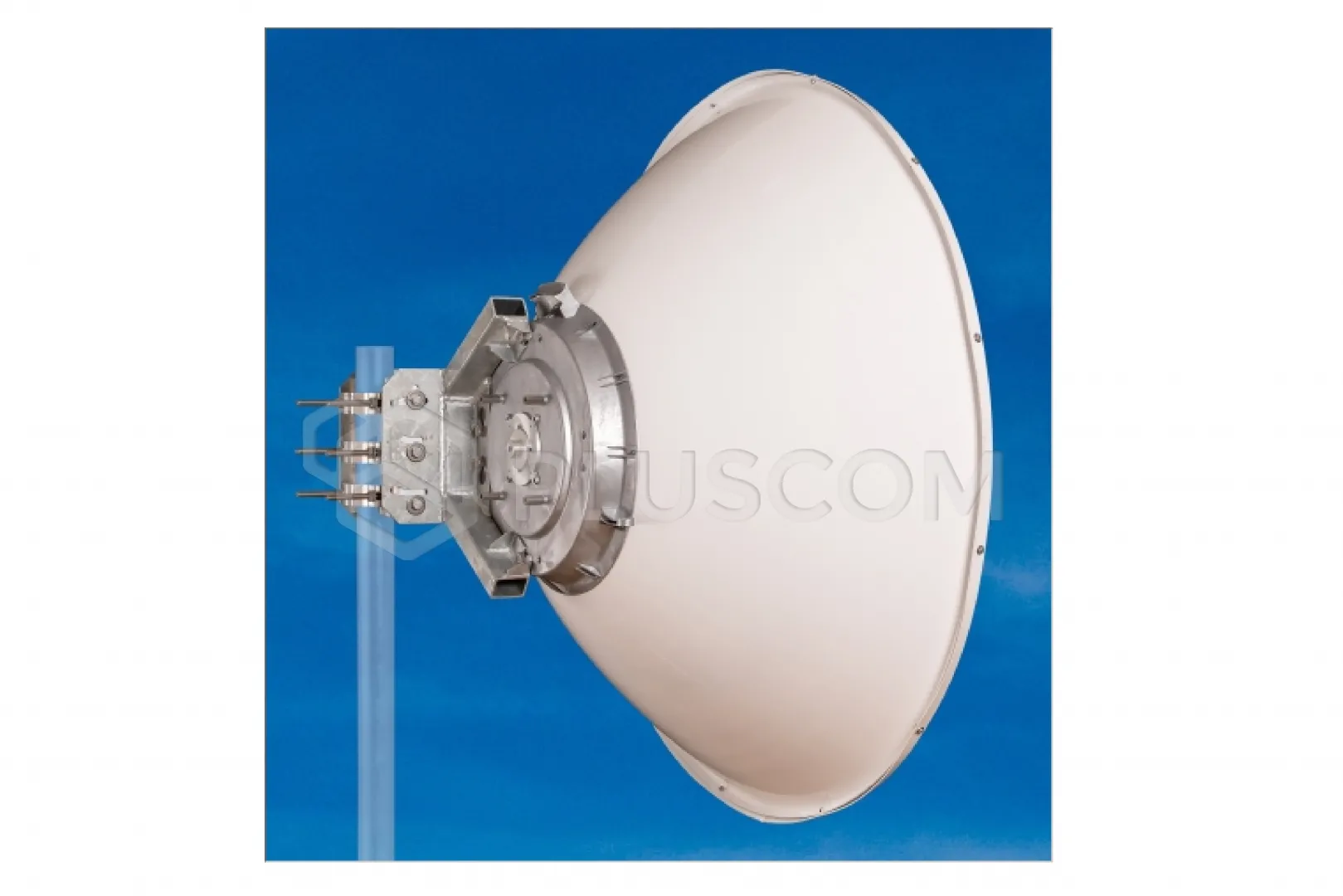

Jirous Antena paraboliczna JRMC-1200-10/11

Jirous Antena paraboliczna JRMC-1200-10/11

Antena JRMC – 1200 – 10/11 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 10 i 11 GHz. Precyzyjna praca z głębokim reflektorem antenowym jest zgodna z normą ETSI klasy 3 oraz FCC Part 101A.

CECHY:

• Głęboka czasza reflektorowa o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• W zestawie osłona radarowa
• Masywny uchwyt z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wysoka stabilność wiatrowa

Konstrukcja dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Możliwe modyfikacje niestandardowe

Parametry elektryczne:

• Zakres częstotliwości: 10,0 – 12,0 GHz
• Zysk – niska częstotliwość: 40,0 ± 1 dBi
• Zysk – wysoka częstotliwość: 41,0 ± 1 dBi
• Stosunek przód-tył: ≥ 66 dB
• XPD: ≥ 37 dB
• Szerokość wiązki - 3 dB: 1,5°
• Tłumienie odbicia: ≥ 18 dB/10,3 – 11,7 GHz
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna
  - US FCC Part 101A | 10,550 – 10,680 GHz
  - US FCC Część 101A | 10,7 – 11,7 GHz
  -Klasa 3 ETSI EN 302-217-4-2
  - ACMA - RALI FX3 Klasa B

Parametry mechaniczne:

• Parabola: Ø 1200 mm, stop aluminium
• Radome UV: Tworzywo sztuczne ABS
• Wejście/wyjście: Falowód kołowy Ø 19 mm
• Montaż na maszcie:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm – z zestawem mocującym
• Obciążenie wiatrem eksploatacyjnym:
  - bez zestawu mocującego 110 km/h (68 mph)
  - z zestawem mocującym 140 km/h (87 mph)
• Odporność na obciążenie wiatrem: 210 km/h (130 mph)
• Masa anteny: 29 kg

Do montażu na maszcie o średnicy mniejszej niż 80 mm, a także w rejonach występowania silnych wiatrów, zalecamy zastosowanie zestawu wzmocnień przeciwwiatrowych.

Dodatkowe akcesoria:

• Zestaw usztywnień wiatrowych JRZ-1200
