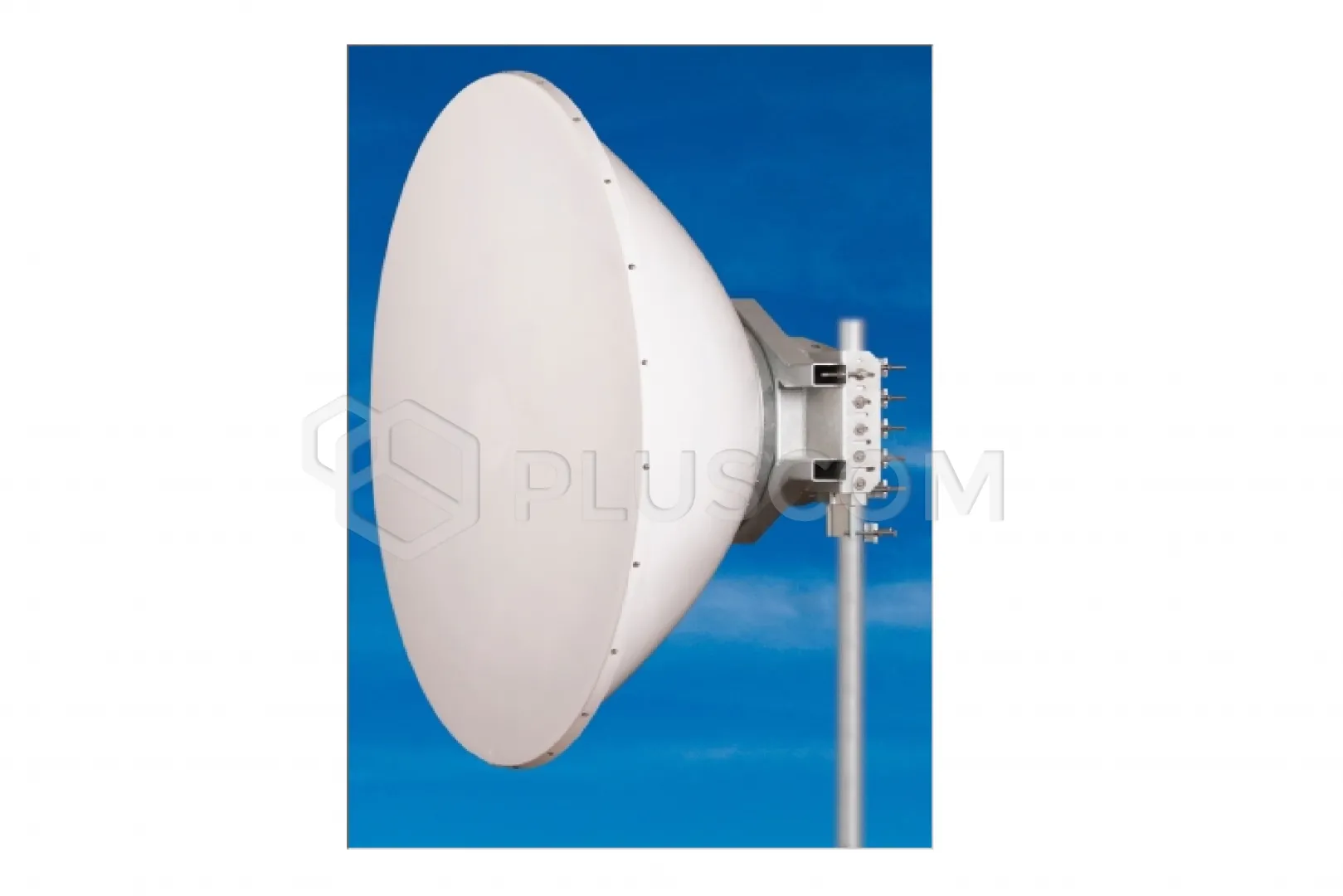

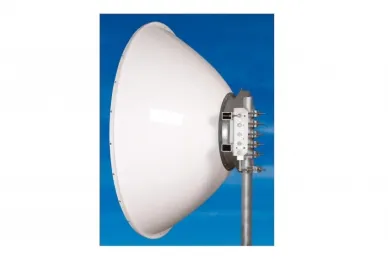

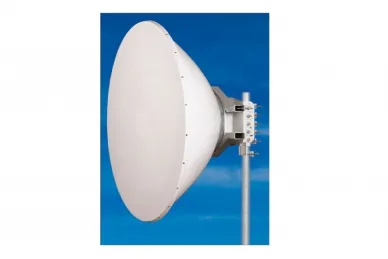

Jirous Antena paraboliczna JRC-38DD MIMO MimX

Jirous Antena paraboliczna JRC-38DD MIMO MimX

Dwupolaryzowana antena paraboliczna JRC-38 Deep Dish MIMO MimX została zaprojektowana do połączeń z dwupolaryzowanymi radiomodemami C5x, B5x i C6x w paśmie częstotliwości 5/6 GHz.
Antena jest przeznaczona do środowisk z wielokrotnymi odbiciami na duże i bardzo duże odległości w trudnych warunkach.

Jej konstrukcja z głęboką anteną zwiększa izolację między antenami na maszcie i zwiększa stosunek sygnału przód-tył. Nowa koncepcja rozszerza pasmo częstotliwości.

CECHY:

• Antena do falowodu Mimosa Twist-on
• Regulowana polaryzacja ± 5°
• Precyzyjny, wytrzymały uchwyt opracowany do profesjonalnych łączy mikrofalowych
• W zestawie regulowany zestaw wzmocnień wiatrowych
• Precyzyjne i łatwe ustawienie azymutu i elewacji
• Dodatkowa odporność na korozję
• Głęboka czasza zwiększa izolację między antenami na maszcie
• Nowa koncepcja z rozszerzonym pasmem częstotliwości
• Wysoki stosunek przód-tył
• Łącze kierunkowe dla bardzo dużych odległości
• Możliwość obliczenia odległości od sekcji obliczeniowej
• W cenie znajduje się osłona paraboliczna (plastikowa osłona paraboliczna)
• Antena obsługuje wymienne falowody. Możesz wybrać dowolną antenę Jirous o średnicy 180 cm (4 stopy). Falowody te należy zakupić osobno

Parametry elektryczne:

• Zakres częstotliwości: 4,9 – 6,4 GHz
• Zysk: 38,0 ± 1 dBi
• Współczynnik SWR: 5,1 – 5,9 GHz ≤ 1,4
• Szerokość wiązki -3 dB: 2,1˚
• Stosunek przód-tył: ≥ 60 dB
• Polaryzacja: Określana przez radioodbiornik

Parametry mechaniczne:

• Parabola: Ø 1800 mm, stop aluminium
• Radome: Materiał kompozytowy odporny na promieniowanie UV
• Połączenie: Falowód skręcany do anten C5x, B5x, C6x
• Montaż na maszcie: Ø 70 - 120 mm
• Obciążenie wiatrem eksploatacyjnym: 140 km/h (87 mph)
• Wytrzymałość na obciążenie wiatrem: 210 km/h (131 mph)
• Masa anteny 82 kg

Antena jest dostarczana wraz z masywnym uchwytem, który umożliwia łatwy montaż na maszcie. Uchwyt można zamontować oddzielnie na maszcie. Następnie antenę można po prostu zawiesić.

Uchwyt anteny umożliwia precyzyjne ustawienie elewacji ± 7°. Regulowany zestaw wzmocnień wiatrowych do precyzyjnego ustawienia azymutu ± 7° jest częścią anteny.
Przystosowana do montażu zarówno z prawej, jak i z lewej strony.
