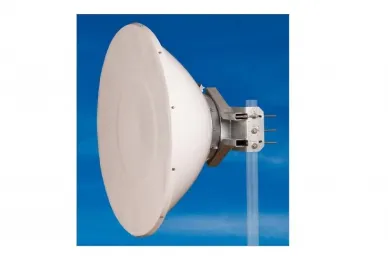

Jirous Antena paraboliczna JRC-35DD MIMO MimX

Jirous Antena paraboliczna JRC-35DD MIMO MimX

Dwupolaryzowana antena paraboliczna JRC-35 Deep Dish MIMO Precision MimX została zaprojektowana do połączeń z jednostkami radiowymi C5x, B5x i C6x o podwójnej polaryzacji w paśmie częstotliwości 5/6 GHz.
Antena jest przeznaczona do środowisk z wielokrotnymi odbiciami na duże i średnie odległości w trudnych warunkach.

Jej konstrukcja z głęboką anteną zwiększa izolację między antenami na maszcie i zwiększa stosunek przód-tył. Nowa koncepcja rozszerza pasmo częstotliwości.
JRC-35DD MIMO Precision MimX zawiera masywny uchwyt opracowany dla łączy mikrofalowych.

Parametry elektryczne:

• Zakres częstotliwości: 4,9 – 6,4 GHz
• Zysk: 35,0 ± 1 dBi
• Współczynnik SWR: 5,1 – 5,9 GHz ≤ 1,3
• Szerokość wiązki -3 dB: 3,1˚
• Stosunek przód-tył: ≥ 53 dB
• Polaryzacja: Określana przez radiostację

Parametry mechaniczne:

• Parabola: Ø 1200 mm, stop aluminium
• Radome: tworzywo sztuczne ABS, odporne na promieniowanie UV
• Przyłącze: Falowód skręcany do C5x, B5x, C6x
• Montaż na maszcie:
  - Ø 80 - 120 mm
  - Ø 60 - 80 mm z regulowanym zestawem zabezpieczeń wiatrowych
• Obciążenie wiatrem eksploatacyjnym:
  - 110 km/h (68 mph) bez zestawu zabezpieczeń wiatrowych
  - 140 km/h (87 mph) z zestawem zabezpieczeń wiatrowych
• Odporność na obciążenie wiatrem: 210 km/h (131 mil na godzinę)
• Masa anteny: 29 kg
