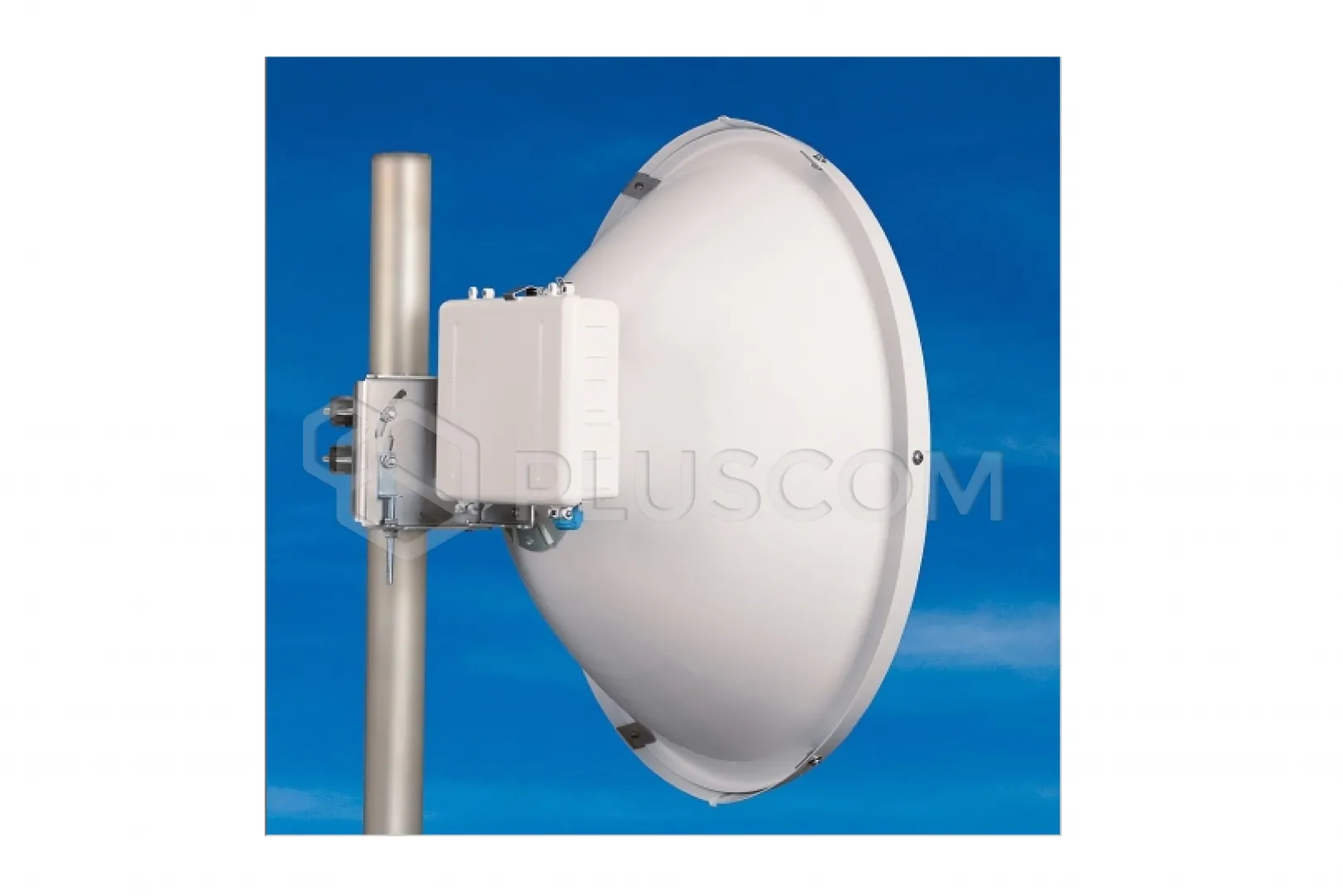

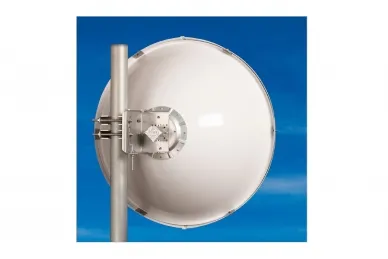

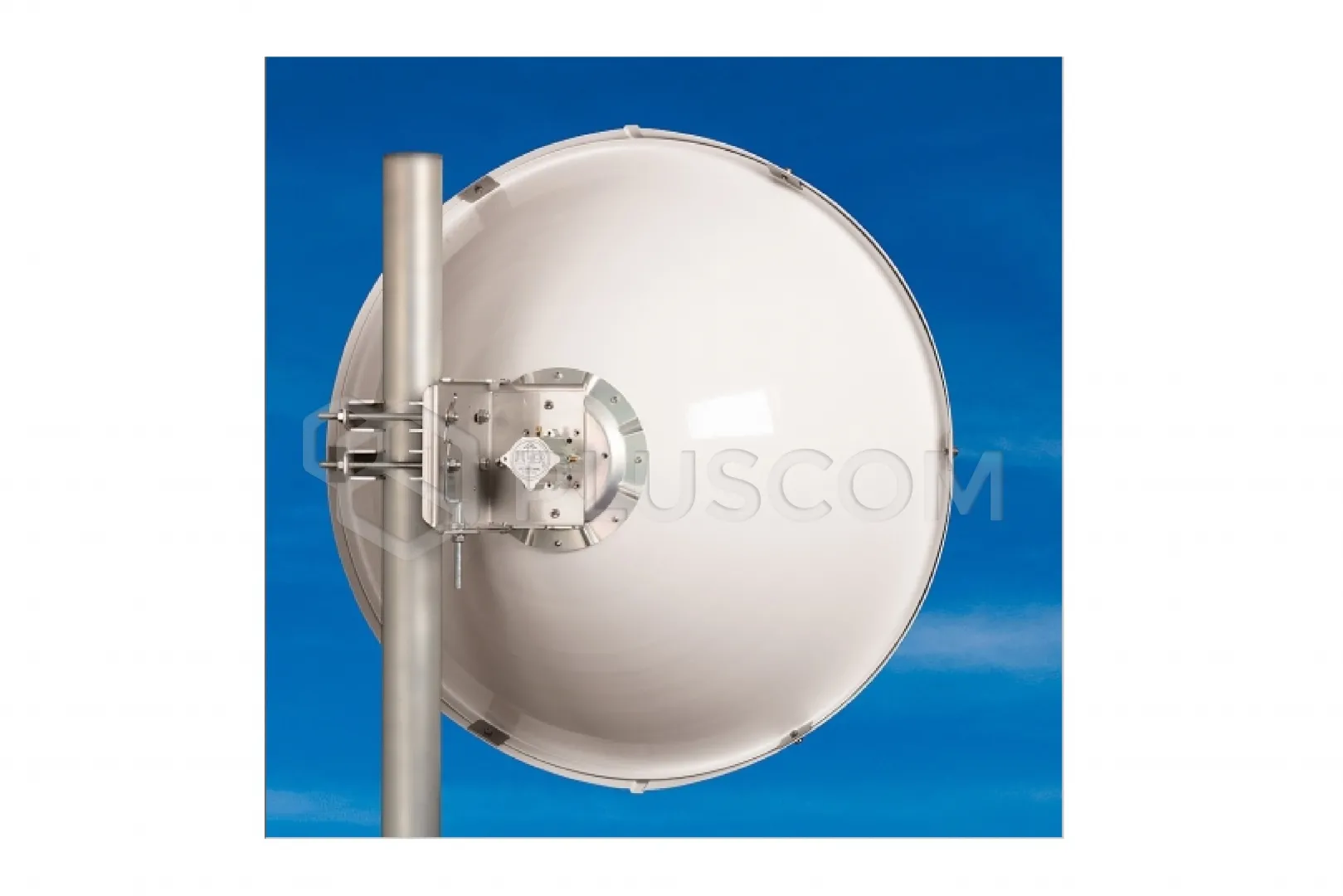

Jirous Antena paraboliczna JRC-29DD SX MIMO (złącze N-żeńskie)
Dwupolaryzowana antena paraboliczna JRC-29 Deep Dish MIMO została
zaprojektowana do połączeń kierunkowych w trybie MIMO w paśmie częstotliwości 5
GHz.
Antena jest przeznaczona do pracy w środowiskach z wieloma odbiciami na duże i
średnie odległości w trudnych warunkach.
Jej konstrukcja z głęboką czaszą zwiększa izolację między antenami na maszcie i
zwiększa stosunek przód-tył.
Nowa koncepcja rozszerza pasmo częstotliwości. Wersja SX jest wyposażona w
uchwyt ze stali nierdzewnej, odporny na niekorzystne warunki korozyjne.
Zestaw zawiera 2 sztuki.
CECHY:
- Antena MIMO o podwójnej polaryzacji, polaryzacja pozioma/pionowa lub
2x45°
- Głęboka antena zwiększa izolację między antenami na maszcie
- Nowa koncepcja z rozszerzonym pasmem częstotliwości
- Wysoki stosunek przód/tył
- Łatwy montaż GentleBOX JR-200 lub JR-250 Alu
- Dodatkowa odporność na korozję
- Łącze kierunkowe do połączeń na średnie lub krótkie odległości w trudnych
warunkach
- Precyzyjne ustawienie wysokości
- Możliwość obliczenia osiągalnej odległości z sekcji obliczeniowej
- W cenę wliczona jest osłona paraboliczna z tworzywa sztucznego
Inne modele:
- JRC-29DD MIMO Precision – antena z precyzyjnym uchwytem
- JDMW-900 AR
- JRC-29DD MIMO – standardowa głęboka antena MIMO
- JRC-29DD MIMO PriS – antena do radia dwupolaryzacyjnego UBNT PrismStation
Parametry elektryczne:
- Zakres częstotliwości: 4,9 – 6,4 GHz
- Zysk: 29,0 ± 1 dBi
- Współczynnik SWR: 5,1 – 5,9 GHz ≤ 1,4
- Szerokość wiązki -3 dB: 5,5˚
- Izolacja port-port: 5,1 – 5,9 GHz ≥ 25 dB (pozostałe pasma częstotliwości
≥ 22 dB)
- Stosunek przód-tył: ≥ 49 dB
- Polaryzacja: Liniowa, pionowa/pozioma lub 45°
Parametry mechaniczne:
- Parabola: Ø 680 mm, aluminium Stop
- Radome: tworzywo sztuczne ABS, odporne na promieniowanie UV
- Typ złącza: N-żeńskie
- Montaż na maszcie: Ø 27–74 mm
- Waga anteny: 5,9 kg
Antena może być używana w połączeniu z zewnętrzną metalową obudową JR –
250 Alu do punktów dostępowych, płyt RouterBOARD i innej elektroniki lub z
uchwytem GentleCLIP, ułatwiającym montaż urządzeń z systemem zatrzaskowym.
Antena posiada oddzielne nakrętki zatrzaskowe, co ułatwia montaż i regulację
azymutu i elewacji. Możliwy montaż z prawej i lewej strony.
Zalecane akcesoria:
- Do stosowania GentleBOX JR-200 i JR-250 Alu zalecamy model ze złączami
R-SMA.
- Uchwyt GentleCLIP par do montażu Ubiquiti Rocket M5
- Pigtail R-SMA/MMCX
- Pigtail R-SMA/UF.L
