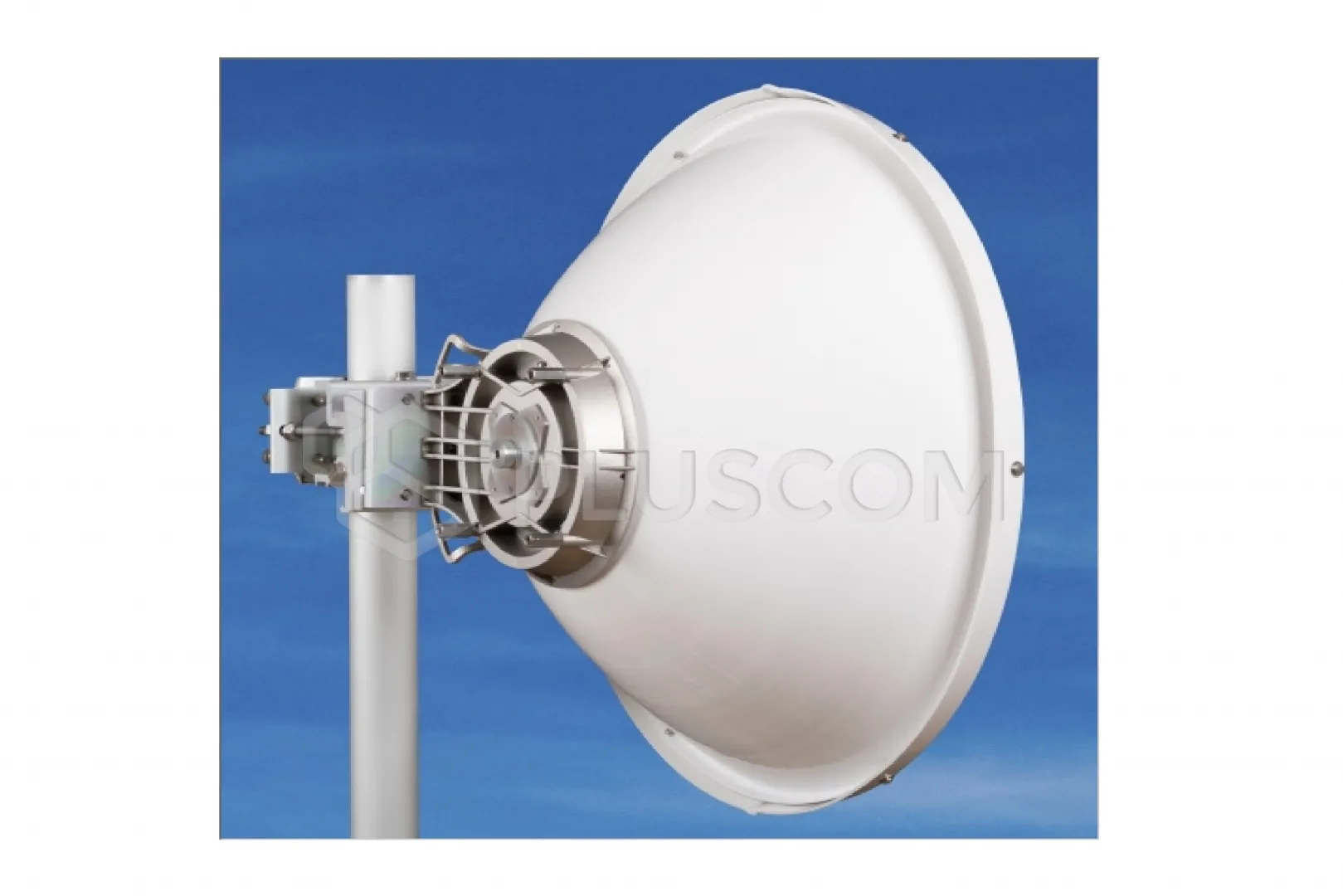

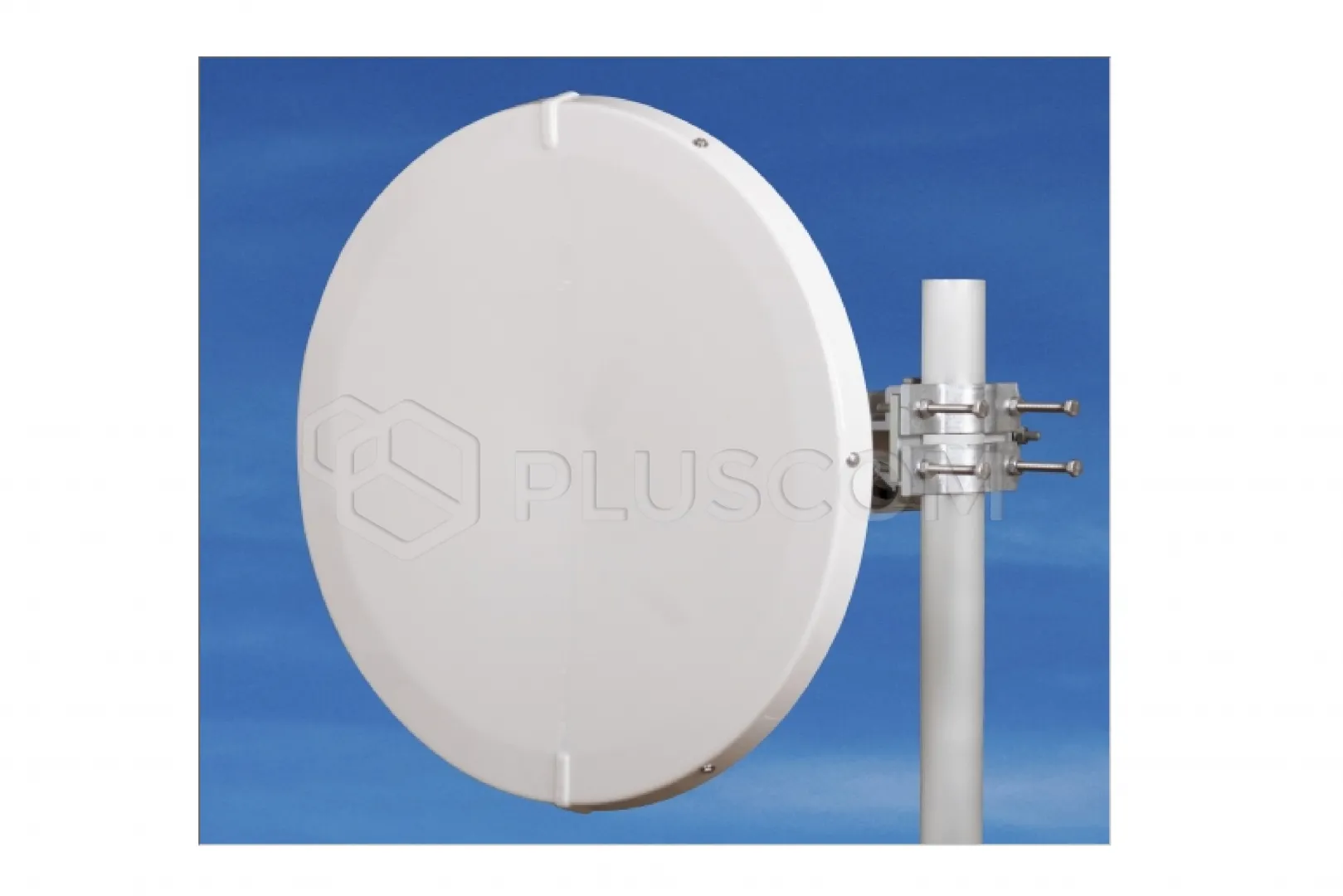

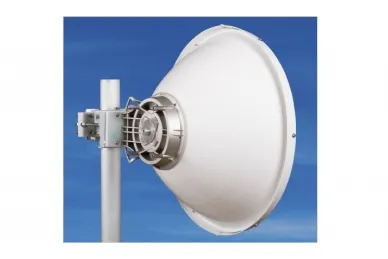

Jirous Antena paraboliczna JRC-29DD MIMO Precision MimX

Jirous Antena paraboliczna JRC-29DD MIMO Precision MimX

Dwupolaryzowana antena paraboliczna JRC-29 Deep Dish MIMO Precision MimX została zaprojektowana do połączeń kierunkowych, wykorzystujących dwupolaryzowane jednostki radiowe C5x, B5x i C6x w paśmie częstotliwości 5/6 GHz.
Antena jest przeznaczona do pracy w środowiskach z wieloma odbiciami na duże i średnie odległości w trudnych warunkach.

Jej konstrukcja z głęboką anteną zwiększa izolację między antenami na maszcie i zwiększa stosunek sygnału przedniego do tylnego. Nowa koncepcja rozszerza pasmo częstotliwości.
Antena zawiera masywny uchwyt JDMW-900, opracowany dla łączy mikrofalowych.

CECHY:

• Antena do falowodu Mimosa Twist-on
• Precyzyjny, wytrzymały uchwyt JDMW-900 opracowany do profesjonalnych łączy mikrofalowych
• Łatwe i precyzyjne ustawienie azymutu i elewacji
• Dodatkowa odporność na korozję
• Głęboka czasza zwiększa izolację między antenami na maszcie
• Nowa koncepcja z rozszerzonym pasmem częstotliwości
• Wysoki stosunek przód-tył
• Łącze kierunkowe dla średnich i krótkich odległości w trudnych warunkach
• Możliwość obliczenia osiągalnej odległości od sekcji obliczeniowej
• W cenie znajduje się osłona paraboliczna (plastikowa osłona paraboliczna)
• Antena obsługuje wymienne falowody. Do wyboru są: konektorowy, wysokowydajny falowód DuplEX lub falowód kołowy dla Prismstation. Falowody te należy zakupić osobno.

Parametry elektryczne:

• Zakres częstotliwości: 4,9 – 6,4 GHz
• Zysk: 29,0 ± 1 dBi
• Współczynnik SWR: 5,1 – 5,9 GHz ≤ 1,4
• Szerokość wiązki -3 dB: 5,5˚
• Stosunek przód-tył: ≥ 49 dB
• Polaryzacja: Określana przez radioodbiornik

Parametry mechaniczne:

• Parabola: Ø 680 mm, stop aluminium
• Radome: Tworzywo sztuczne ABS, odporne na promieniowanie UV
• Typ złącza: Falowód skręcany do C5x, B5x, C6x
• Montaż na maszcie: Ø 40 - 120 mm
• Masa anteny: 5,0 kg
• Masa uchwytu: 3,2 kg
