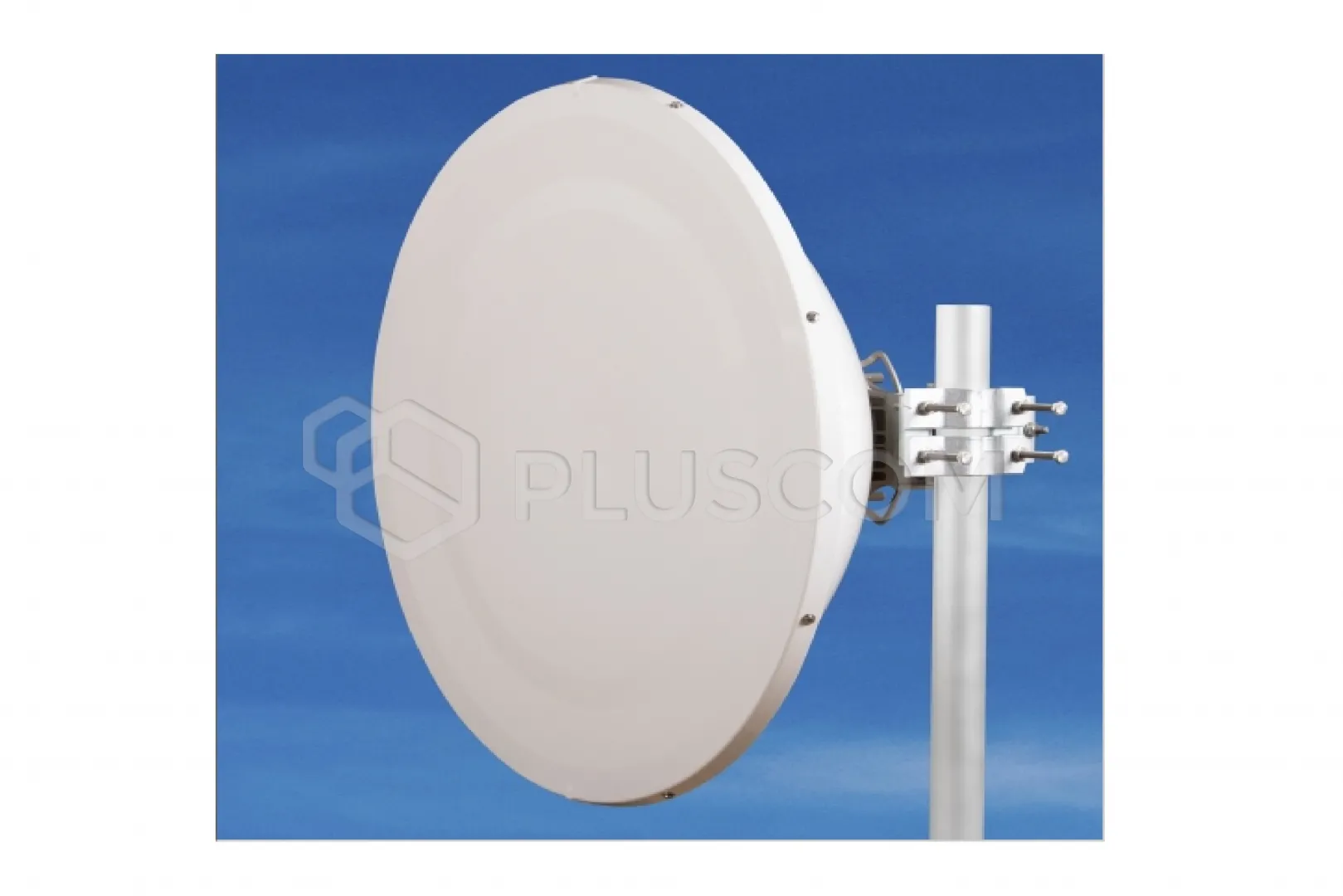

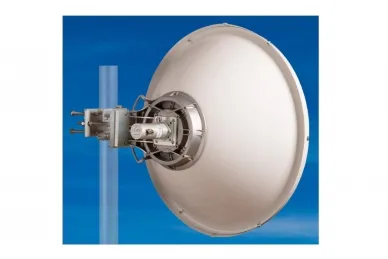

Jirous Antena paraboliczna JRC-29DD Duplex Precision (złącze R-SMA)
Dwupolaryzowana antena paraboliczna JRC-29 Deep Dish DuplEX Precision została
zaprojektowana do łączy kierunkowych z trybem full-duplex lub MIMO/duplex w
paśmie częstotliwości 5 GHz z wysokim poziomem izolacji.
Antena jest przeznaczona do pracy na dużych odległościach.
Jej konstrukcja z głęboką anteną zwiększa izolację między antenami na maszcie,
zwiększając stosunek przód-tył. Wersja Precision zawiera masywny uchwyt
JDMW-900, opracowany do łączy mikrofalowych.
CECHY:
- Antena dwupolaryzacyjna: Full duplex lub MIMO, polaryzacja
pozioma/pionowa lub 2x45°
- Doskonała izolacja między złączami umożliwia połączenia w pełni
dupleksowe
- Precyzyjny, wytrzymały uchwyt JDMW-900 opracowany do profesjonalnych
łączy mikrofalowych
- Precyzyjne i łatwe ustawienie elewacji
- Głęboka antena zwiększa izolację między antenami na maszcie
- Nowa koncepcja z rozszerzonym pasmem częstotliwości
- Wysoki stosunek przód/tył
- Dodatkowa odporność na korozję
- Łącze kierunkowe do połączeń długodystansowych lub średniodystansowych w
trudnych warunkach
- Możliwość obliczenia osiągalnej odległości od sekcji obliczeniowej
- W cenę wliczona jest osłona paraboliczna (plastikowa osłona
paraboliczna)
Parametry elektryczne:
- Zakres częstotliwości: 4,9–6,1 GHz
- Zysk: 29,0 ± 1 dBi
- Współczynnik SWR: ≤ 1,6
- Szerokość wiązki -3 dB: 5,5˚
- Izolacja port-port: 5,1–5,9 GHz ≥ 50 dB (typowo 53 dB) (pozostałe pasma
częstotliwości ≥ 43 dB)
- Stosunek przód-tył: ≥ 49 dB
- Polaryzacja: Liniowa, pionowa/pozioma lub 45°
Parametry mechaniczne:
- Parabola: Ø 680 mm, stop aluminium
- Radome: Tworzywo sztuczne odporne na promieniowanie UV, ABS
- Typ złącza: R-SMA
- Montaż na maszcie: Ø 40–120 mm
- Masa anteny: 5,2 kg
- Masa uchwytu: 3,2 kg
Zastosowanie:
Antena może być używana w połączeniu z zewnętrzną
metalową obudową JR – 350 Alu do punktów dostępowych, płyt RouterBOARD i innej
elektroniki. Mocowanie anteny posiada oddzielne nakrętki zatrzaskowe, co
ułatwia montaż i regulację azymutu i elewacji.
Możliwy jest montaż z prawej i lewej strony. Antena jest dostarczana z uchwytem
(zapakowanym oddzielnie), który umożliwia łatwy montaż na maszcie.
Uchwyt można zamontować oddzielnie na maszcie. Następnie można po prostu
zawiesić antenę z urządzeniem mikrofalowym w środku. Uchwyt umożliwia
precyzyjną regulację w obu kierunkach. W rejonach, w których spodziewane jest
silne wiatry, zaleca się montaż masztu o średnicy min. ø 50 mm.
Zalecane akcesoria:
W przypadku stosowania z GentleBOXem JR-300
zalecamy:
- wersję ze złączami R-SMA (JRC - 24DuplEX - SMA)
- wersję ze złączami N należy uzupełnić adapterem kątowym do złącza o
polaryzacji poziomej
- Pigtail R-SMA/MMCX
- Pigtail R-SMA/UF.L
