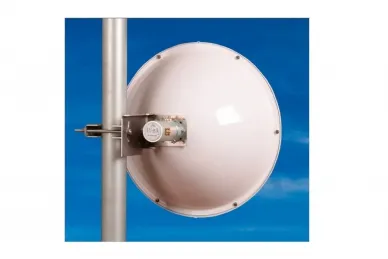

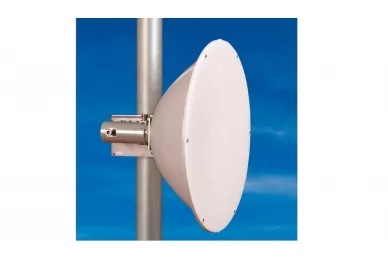

Jirous Antena paraboliczna JRC-24DD SX DuplEX (złącze N-żeńskie) (2
szt.)
Dwupolaryzowana antena paraboliczna JRC-24DD DuplEX przeznaczona jest do łączy
kierunkowych w trybie full-duplex lub MIMO w paśmie częstotliwości 5 GHz z
wysokim poziomem izolacji.
Antena przeznaczona jest do pracy na średnich i krótkich dystansach w trudnych
warunkach.
Jej konstrukcja z głęboką czaszą zwiększa izolację między antenami na maszcie i
zwiększa stosunek przód-tył. Wersja SX posiada uchwyt ze stali nierdzewnej,
odporny na niekorzystne warunki korozyjne.
Zestaw zawiera 2 sztuki.
CECHY:
- Antena dwupolaryzacyjna: Full duplex lub MIMO, polaryzacja
pozioma/pionowa lub 2x45°
- Dobra izolacja port-port umożliwia połączenia w pełni dupleksowe
- Głęboka antena zwiększa izolację między antenami na maszcie
- Nowa koncepcja z rozszerzonym pasmem częstotliwości
- Wysoki stosunek przód-tył
- Dodatkowa odporność na korozję
- Łącza kierunkowe lub połączenie klienckie na średnie lub krótkie
odległości w trudnych warunkach
- Ustawienie elewacji (gradientu) i azymutu jest regulowane
niezależnie
- Możliwość obliczenia osiągalnej odległości z sekcji obliczeniowej
- W cenę wliczona jest osłona paraboliczna z tworzywa sztucznego
Inne modele:
- JRC-24DD DuplEX – standardowa głęboka antena DuplEX
- JRC-24DD DuplEX Precision – antena z precyzyjnym uchwytem
- JDMW-900 AR
Parametry elektryczne:
- Zakres częstotliwości: 4,9 – 6,1 GHz
- Zysk: 24,5 ± 1 dBi
- Współczynnik SWR: 5,1 – 5,9 GHz ≤ 1,6
- Szerokość wiązki -3 dB: 9,0˚
- Izolacja port-port: 5,1 – 5,9 GHz ≥ 50 dB (typowo 53 dB) (pozostałe pasma
częstotliwości ≥ 43 dB)
- Stosunek przód-tył: ≥ 44 dB
- Polaryzacja: Liniowa, pionowa/pozioma lub 45°
Parametry mechaniczne:
- Parabola: Ø 400 mm, stop aluminium
- Radome: Tworzywo sztuczne ABS, odporne na promieniowanie UV
- Rodzaj złącza: Złącze N żeńskie
- Montaż na maszcie o średnicy: 27–74 mm
- Waga anteny: 2,5 kg (5,5 funta)
Antena może być używana w połączeniu z zewnętrzną metalową obudową JR –
350 Alu do punktów dostępowych, płyt RouterBOARD i innej elektroniki lub z
uchwytem GentleCLIP, co ułatwia montaż urządzeń z systemem zatrzaskowym.
Antena posiada oddzielne nakrętki zatrzaskowe, co ułatwia montaż i regulację
azymutu i elewacji. Możliwy montaż z prawej i lewej strony.
Zalecane akcesoria:
Do użytku z GentleBOXem JR-300 zalecamy:
- wersję ze złączami R-SMA (JRC - 24DuplEX - SMA)
- wersję ze złączami N należy uzupełnić adapterem kątowym do złącza o
polaryzacji poziomej
- Pigtail R-SMA/MMCX do JRC-24DuplEX-SMA
- Pigtail R-SMA/UF.L do JRC-24DuplEX-SMA
